ATOS DKE-1713 DC 10 Гидрораспределитель ATOS DKE-1713 DC 10 в ТД УралГидроМаш в наличии с гарантией производителя. Доставка до ТК - бесплатно! Подбор гидрораспределителя - бесплатно! ATOS DKE-1713 DC 10 ATOS DKE-1713 DC 10
Поделиться:

ATOS DKE-1713 DC 10

  • Электромагнитные гидрораспределители
  • Золотникового типа прямого действия
  • дискретные
  • стыковой монтаж ISO 4401
  • электромагнитные - двухмагнитный
  • Трех- или четырехлинейные
  • Двух- или трехпозиционные
  • Условный проход - 10 мм
  • Управление от “мокрых” герметичных электромагнитов (3) с механическим дублированием
    Гидро предназначены для работы в гидравлических системах.

Гидрораспределитель ATOS DKE - базовая версия, со стандартными электромагнитами.

Выпускается также под брендом Atos гидрораспределитель DKER - версия гидроаппарата с высокими характеристиками, с электромагнитами повышенного усилия, сертифицированными по Североамериканскому стандарту C UR US.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики

Наименование характеристики Значение
 Монтажная поверхность: ISO 4401, размер 10
 Максимальный расход до 150 л/мин
 Соленоидный клапан золотникового типа серии DKE с взаимозаменяемыми катушками.
 Максимальная производительность: до 150 л/мин
 Максимальное давление: 350 бар
Температура окружающей среды: -20 ... +70 °C

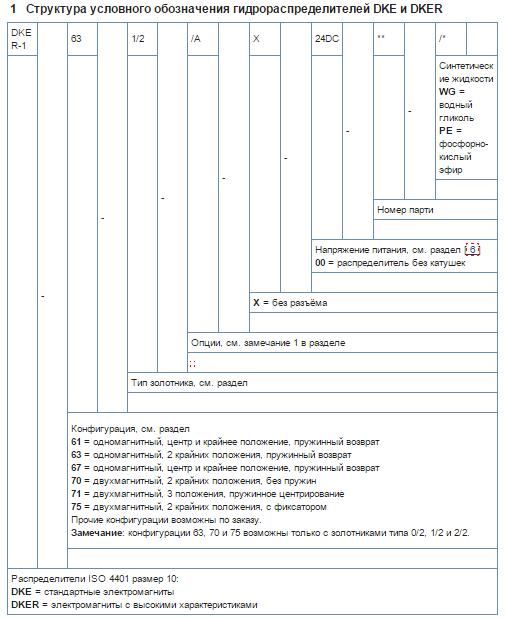

Возможные разновидности маркировки

Atos DKE - AC, DKE - DC,

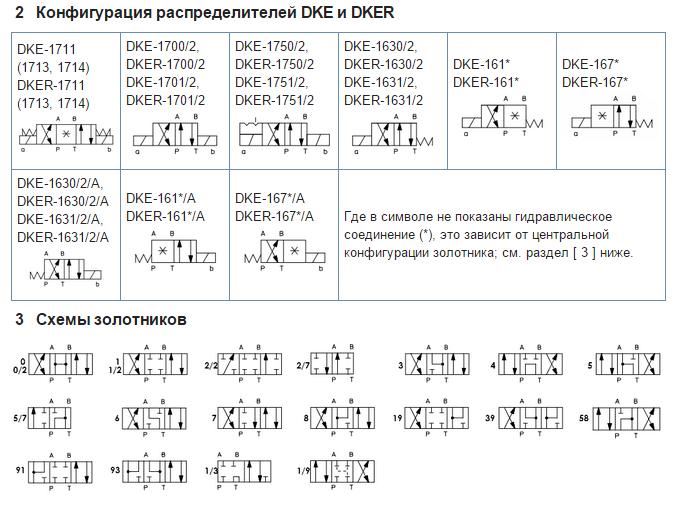

Распределители выполнены в 3-линейной или 4-линейной конфигурации, с двумя или тремя положениями золотника.

Золотники взаимозаменяемы и доступны в широком диапазоне конфигураций.

Электромагниты имеют два различных исполнения для питания AC и DC и они представлены как:

вворачиваемая направляющая "мокрого" типа со встроенной кнопкой ручного управления (направляющая различна для питания AC и DC)
катушки AC и DC. Катушки взаимозаменяемы по различным типам питания AC и DC и они могут быть легко заменены без применения инструментов (невзамозаменямы между DKE и DKER)
Катушки полностью защищены по следующим температурным классам: 1) класс H для катушек DC; 2)класс F для катушек AC.
Корпус распределителя пятикамерного типа для всех версий DC и для версий AC с опцией /F. Стандартная версия AC имеет трёхкамерный корпус.

Оптимизированные внутренние каналы, в значительно степени удаленные от центра, гарантируют снижение потерь давления.

Гидрораспределитель ATOS DKE - опции

удлинение для ручного управления резиновой кнопкой для облегчения ручного переключения;
устройства для регулирования времени переключения;
контроль положения золотника для опций безопасности;
внешний дренаж по каналу Y при высоком давлении в баке (только версия DC).
Электромагнитные распределители DKE-1713 DC 10 имеют ввертные электромагниты, различного исполнения для питания постоянным и переменным током.

Взаимозаменяемые золотники доступны в широком разнообразии исполнений, в том числе для амортизированного включения и низкими утечками.

Принцип действия гидрораспределителей ATOS DKE-1713 DC 10

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

Принцип действия гидрораспределителя ATOS DKE-1713 DC 10
