Гидроклапан МКПВ 10/3 С2 Р3 Гидроклапан предохранительный МКПВ 10/3 С2 Р3 в наличии. Купить с гарантией производителя в ТД УралГидроМаш. Характеристики, цены. Доставка до ТК - бесплатно! Гидроклапан МКПВ 10/3 С2 Р3 Гидроклапан МКПВ 10/3 С2 Р3
Поделиться:

Гидроклапан МКПВ 10/3 С2 Р3

Гидроклапаны предохранительные МКПВ 10/3С, МКПВ 20/3С, МКПВ 32/3С стыкового монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем.


Область применения гидроклапанов МКПВ - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

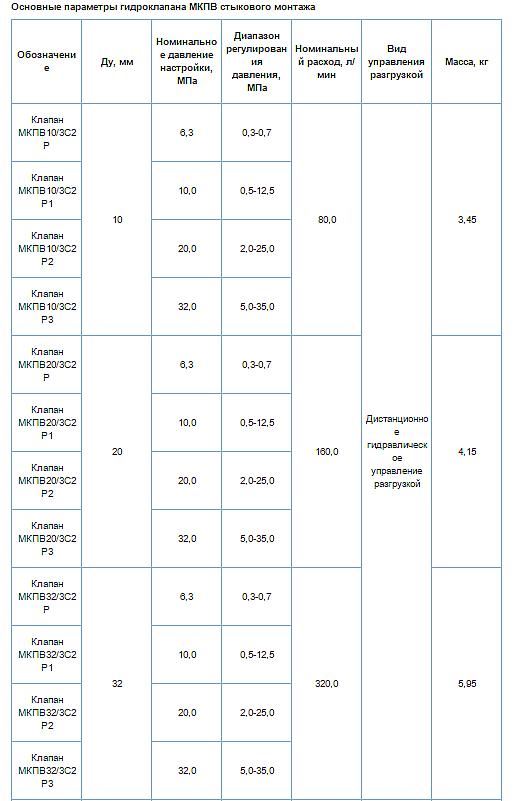

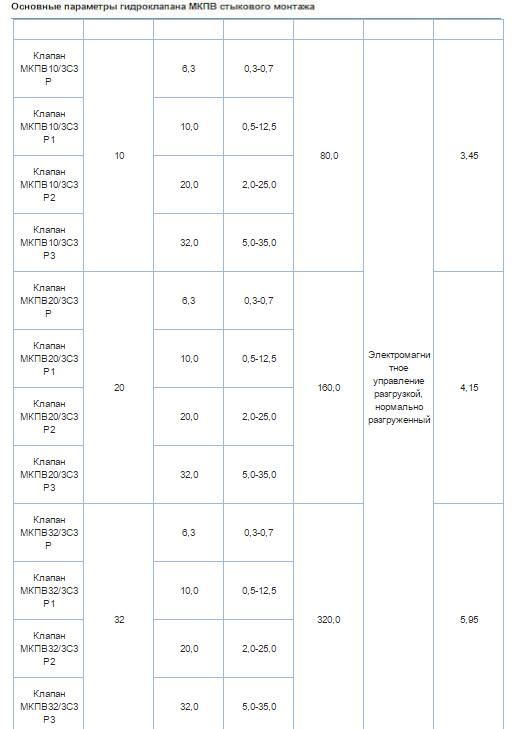

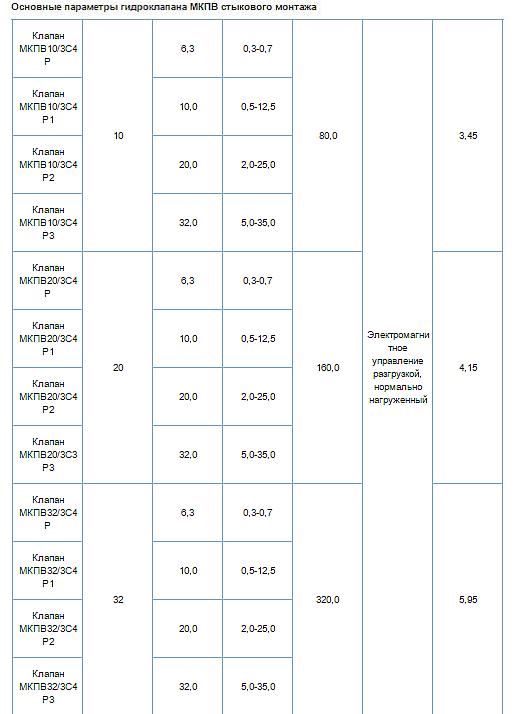

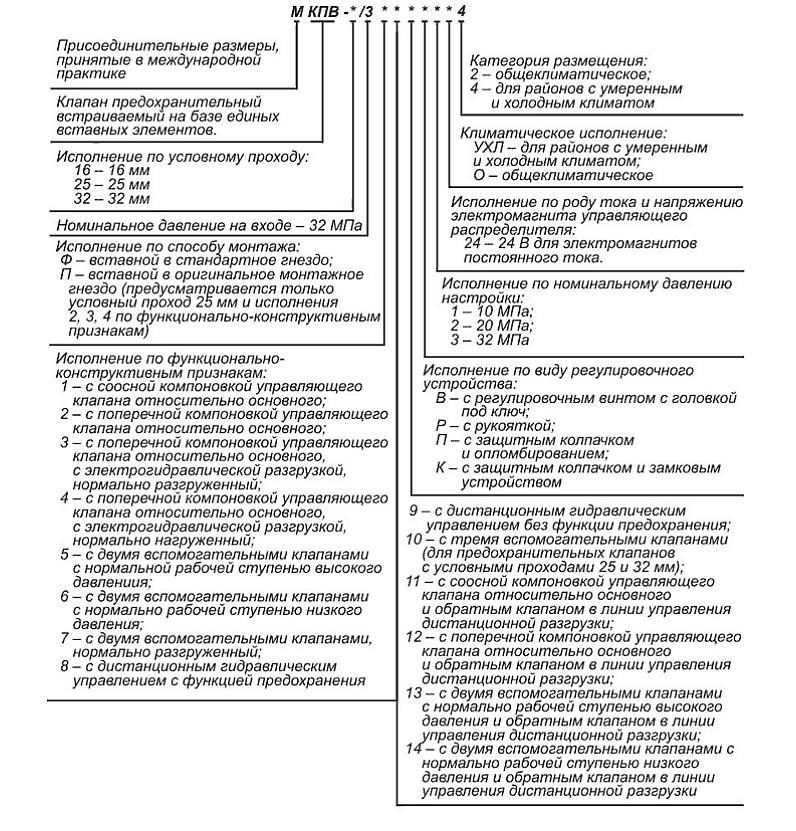

Основные характеристики гидроклапана МКПВ-10/3 С, МКПВ-20/3 С, МКПВ-32/3 С:
- гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 , при температуре от +10 до +70 °С.
- вид присоединения - стыковой монтаж

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

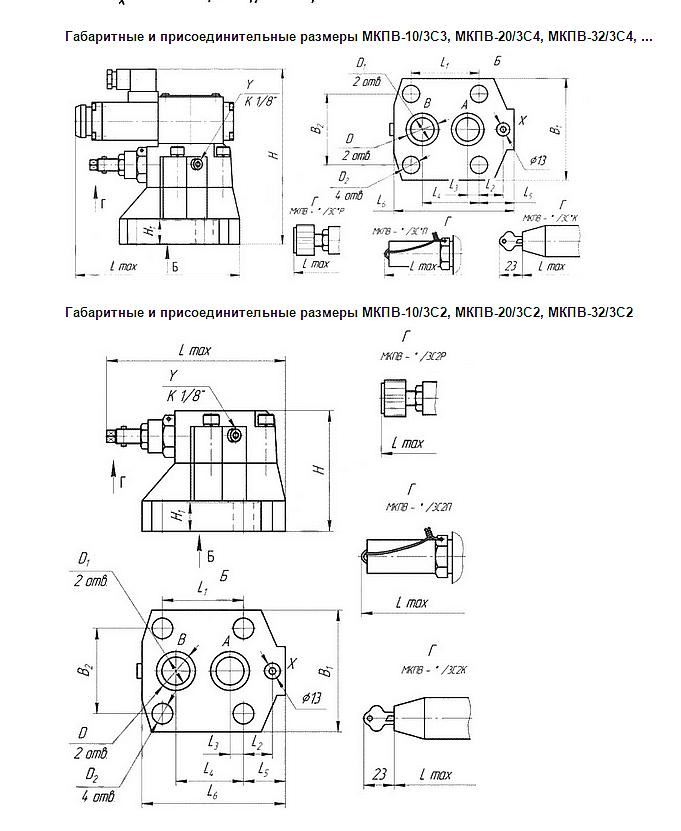

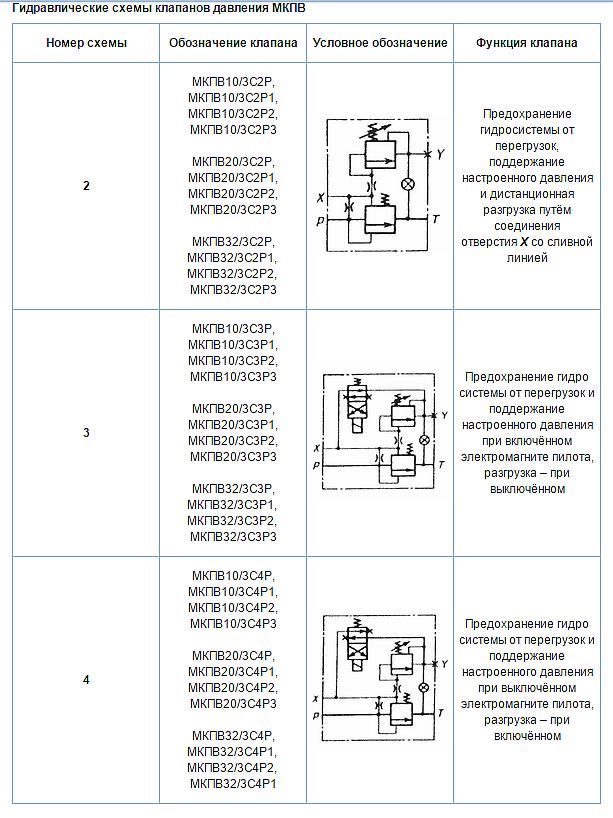

Предохранительные клапаны давления непрямого действия типа МКПВ существуют стыкового и трубного монтажа. На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ для стыкового монтажа.


Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3.

Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.


Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т.

Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.

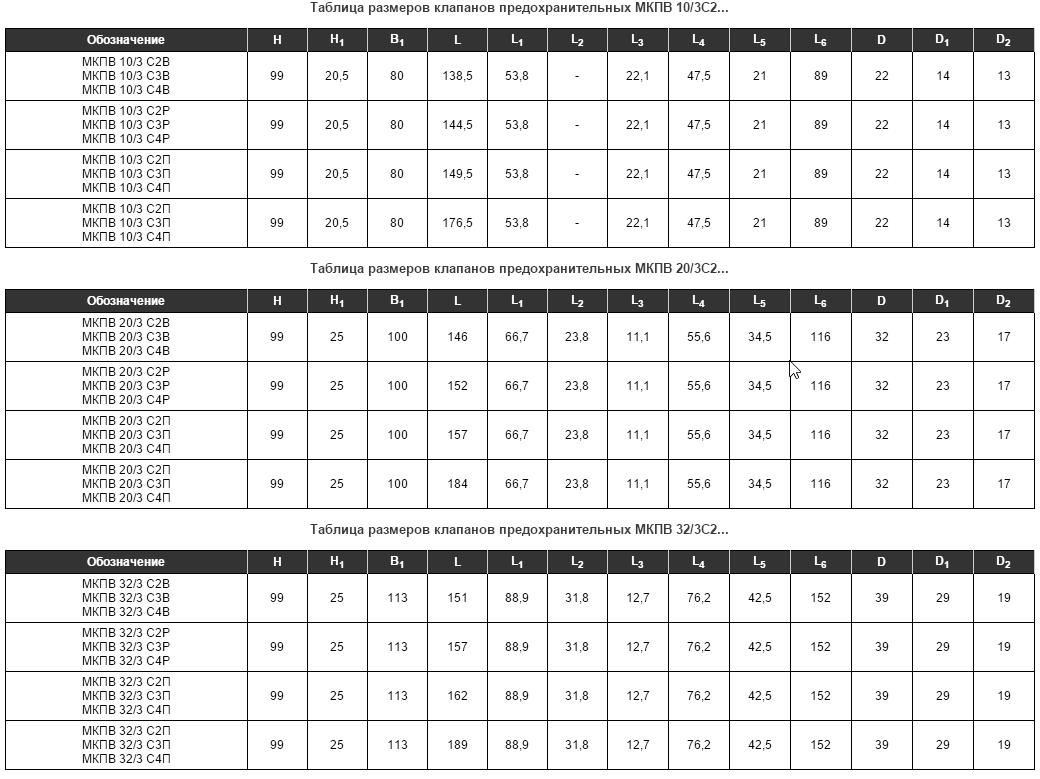

Гидроклапан МКПВ 10/3 С2 Р3, технические параметры

Наименование параметра клапана

клапан МКПВ-10/3

 10мм

  Давление на входе, МПа

Nominal



6,3

10

20

32

Max

 7,0

 12,5

 25

 35

Max давление разгрузки, МПа

0,4

0,4

0,4

0,4

Диапазон настройки давления, МПа

0,4-

7,0

0,5-

12,5

0,8-

25

1-

35

Расход рабочей

жидкости, дм3/мин

 Nominal

 Max

 Min

80

160

3

Внутренняя  герметичность

 (max  внутренние утечки),  см3/мин

  100

  150

  300

  500

Превышение давления настройки при изменении расхода от nominal до min, МПа



2,5

Изменение давления настройки при изменении расхода от nominal до max, МПа

0,4

0,8

1,2

1, 5

Время нарастания давления после прекращения разгрузки, с, не более

0,2

0,2

0,2

0,2

Момент силы настойки, Нм, не более

0,6

0,6

0,6

0,6



Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.
