МКПВ 10/3 Т2 Р1

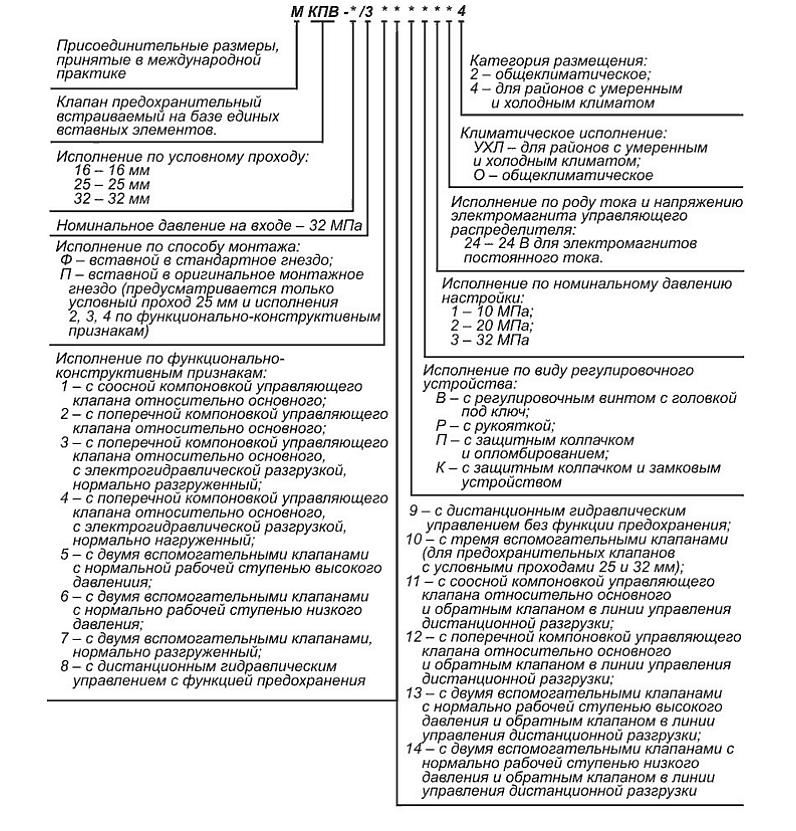

Предохранительные гидроклапаны, относящиеся к типу

МКПВ 10/3Т, МКПВ 32/3Т, МКПВ 20/3Т

трубного монтажа, созданы специально для предохранения гидросистем от излишних нагрузок и повышенного давления, а также для бесперебойного поддержания установленного давления и для разгрузки гидравлической системы.

Основной областью применения является гидропривод прессов и станков, а также машин литейного и литьевого типа.


К основным характеристикам гидроклапанов МКПВ 10/3Т, МКПВ 32/3Т и МКПВ 20/3Т

относится следующее:

  • основной рабочей жидкостью является минеральное масло, тонкость фильтрации должна быть не менее 40 и не более 80 мкм, кинематическая жидкость не должна превышать 2оо мм2/с и температурный режим должен быть равен от 10-70 градусов выше нуля;
  • основным видом присоединения гидроклапана является трубный монтаж.

Клапаны предохранительные для давления, относящиеся к виду непрямого действия типа МКПВ, могут быть представлены в виде трубного и стыкового монтажа.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики:
Основные параметры гидроклапана МКПВ трубного монтажа

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг
Клапан МКПВ10/3Т2Р 10 6,3 0,3-0,7 80,0 Дистанционное гидравлическое управление разгрузкой 3,45
Клапан МКПВ10/3Т2Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т2Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т2Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т2Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т2Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т2Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т2Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т2Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т2Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т2Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т2Р3 32,0 5,0-35,0
Клапан МКПВ10/3Т3Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально разгруженный 3,45
Клапан МКПВ10/3Т3Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т3Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т3Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т3Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т3Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т3Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т3Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т3Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ10/3Т4Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально нагруженный 3,45
Клапан МКПВ10/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т4Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т4Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т4Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т4Р3 32,0 5,0-35,0

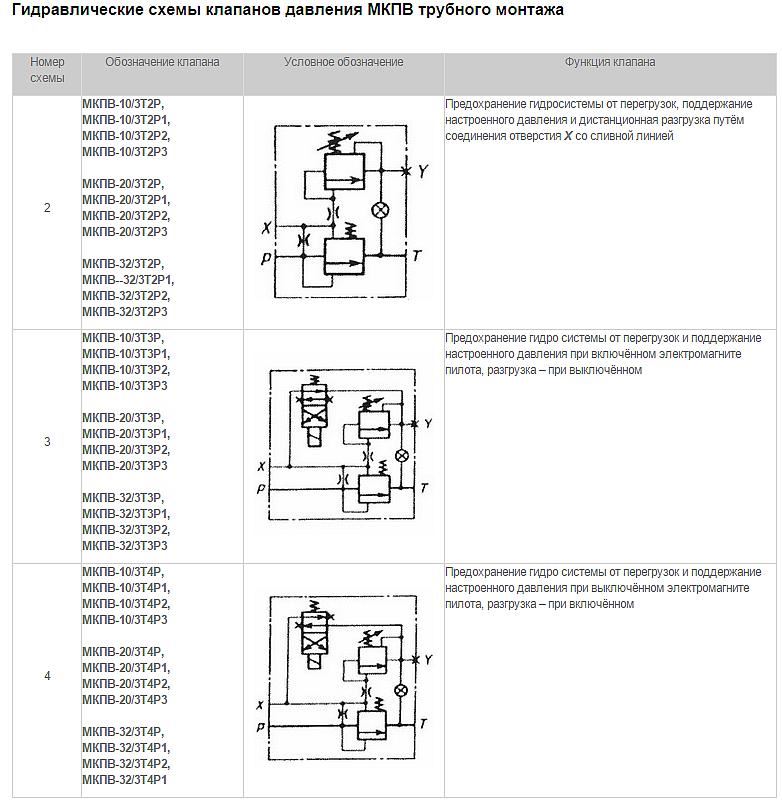

Гидравлические схемы клапанов давления МКПВ трубного монтажа

Номер схемы Обозначение клапана Условное обозначение Функция клапана
2 МКПВ10/3Т2Р,
МКПВ10/3Т2Р1,
МКПВ10/3Т2Р2,
МКПВ10/3Т2Р3

МКПВ20/3Т2Р,
МКПВ20/3Т2Р1,
МКПВ20/3Т2Р2,
МКПВ20/3Т2Р3

МКПВ32/3Т2Р,
МКПВ32/3Т2Р1,
МКПВ32/3Т2Р2,
МКПВ32/3Т2Р3
  Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
3 МКПВ10/3Т2Р,
МКПВ10/3Т3Р1,
МКПВ10/3Т3Р2,
МКПВ10/3Т3Р3

МКПВ20/3Т3Р,
МКПВ20/3Т3Р1,
МКПВ20/3Т3Р2,
МКПВ20/3Т3Р3

МКПВ32/3Т3Р,
МКПВ32/3Т3Р1,
МКПВ32/3Т3Р2,
МКПВ32/3Т3Р3
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка при выключённом
4 МКПВ10/3Т2Р,
МКПВ10/3Т4Р1,
МКПВ10/3Т4Р2,
МКПВ10/3Т4Р3

МКПВ20/3Т4Р,
МКПВ20/3Т4Р1,
МКПВ20/3Т4Р2,
МКПВ20/3Т4Р3

МКПВ32/3Т4Р,
МКПВ32/3Т4Р1,
МКПВ32/3Т4Р2,
МКПВ32/3Т4Р3
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка при включённом



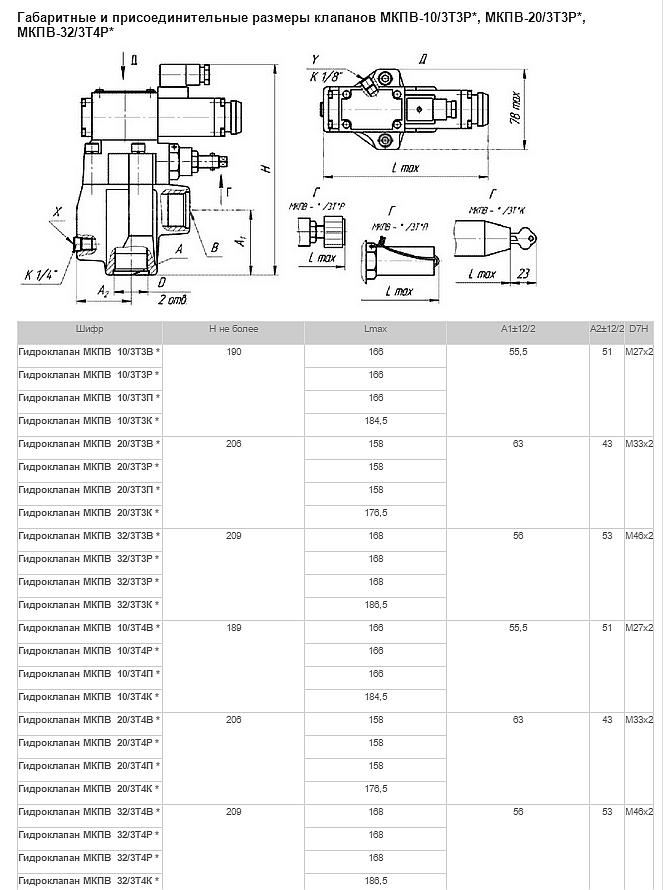

Габаритные и присоединительные размеры МКПВ

Шифр H, не более H1 ±12,1 B1 не более L, не более L1 L2 ±0,1 L3 ±0,1 L4 ±0,1 L5 ±12/2 L6 h14 D H11 D1 h14 D2 h14
МКПВ-10/3С2В
МКПВ-10/3С3В
МКПВ-10/3С4В
99 20,5 80 138,5

53,8

-

22,1

47,5 21 89 22 14 13
МКПВ-10/3С2Р
МКПР-10/3С3В
МКПР-10/3С4В
144,5
МКПВ-10/3С2П
МКПП-10/3С3В
МКПП-10/3С4В
149,5
МКПВ-10/3С2К
МКПВ-10/3С3К
МКПВ-10/3С4К
176,5
МКПВ-20/3С2В
МКПВ-20/3С3В
МКПВ-20/3С4В
25 100 146 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ-20/3С2Р
МКПВ-20/3С3Р
МКПВ-20/3С4Р
152
МКПП-20/3С2В
МКПП-20/3С3В
МКПП-20/3С4В
157
МКПВ-20/3С2К
МКПВ-20/3С3К
МКПВ-20/3С4К
184
МКПВ-32/3С2В
МКПВ-32/3С3В
МКПВ-32/3С4В
113 151 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ-32/3С2Р
МКПВ-32/3С3Р
МКПВ-32/3С4Р
151
МКПВ-32/3С2П
МКПВ-32/3С3П
МКПВ-32/3С4П
162
МКПВ-32/3С2К
МКПВ-32/3С3К
МКПВ-32/3С4К
189



Шифр H, не более Lmax A1 ±12/2 A2 ±12/2 D-7H
МКПВ-10/3Т2В 123 146,2 55,5 51 М27х2
МКПВ-10/3Т2Р 152,5
МКПВ-10/3Т2П 157,5
МКПВ-10/3Т2К 184,5
МКПВ-20/3Т2В 131 138,5 63 43 М33х2
МКПВ-20/3Т2Р 144,5
МКПВ-20/3Т2П 149,5
МКПВ-20/3Т2К 176,5
МКПВ-32/3Т2В 134 148,5 56 53 М46х2
МКПВ-32/3Т2Р 154,5
МКПВ-32/3Т2П 159,5
МКПВ-32/3Т2К 186,5
