Гидроклапан МКПВ 4/3СВ3

Гидроклапаны предохранительные МКПВ - 4/3С предназначены для поддержания установленного давления, предохраняет от превышения давления и разгрузки гидросистем от давления.

Область применения предохранительных клапанов - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

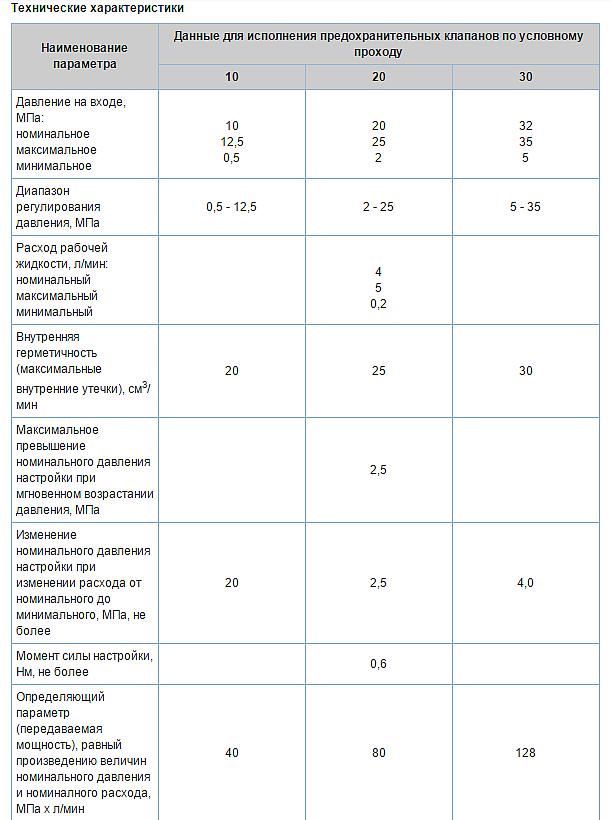

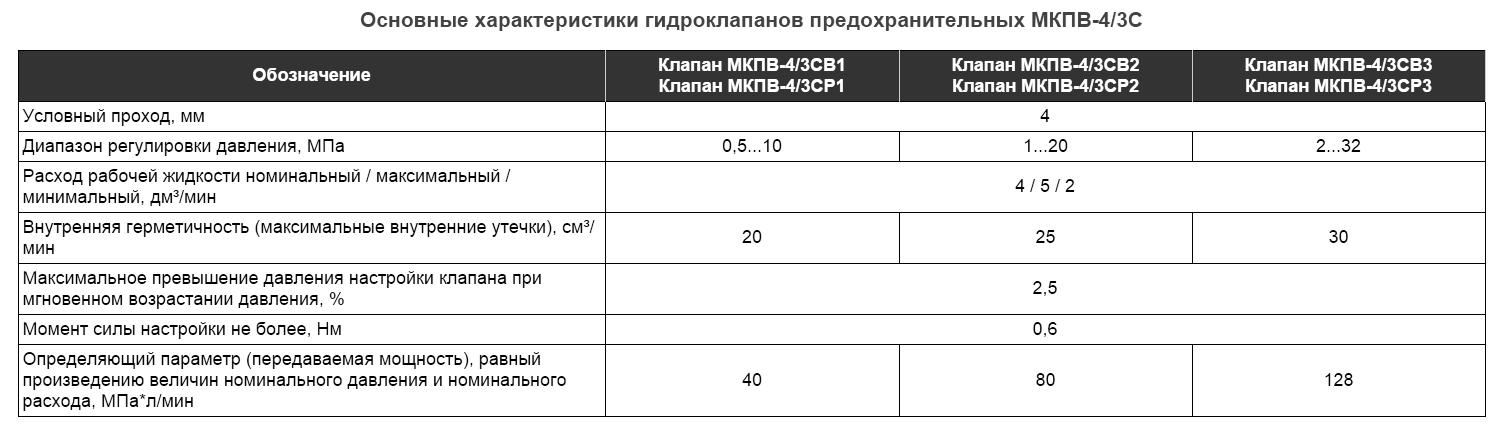

Наименование параметра Данные для исполнения предохранительных клапанов по условному проходу
10 20 30
Давление на входе, МПа:
номинальное
максимальное
минимальное

10
12,5
0,5

20
25
2

32
35
5
Диапазон регулирования давления, МПа 0,5 - 12,5 2 - 25 5 - 35
Расход рабочей жидкости, л/мин:
номинальный
максимальный
минимальный

4
5
0,2

Внутренняя герметичность (максимальные внутренние утечки), см3/мин 20 25 30
Максимальное превышение номинального давления настройки при мгновенном возрастании давления, МПа   2,5
Изменение номинального давления настройки при изменении расхода от номинального до минимального, МПа, не более 20 2,5 4,0
Момент силы настройки, Нм, не более   0,6
Определяющий параметр (передаваемая мощность), равный произведению величин номинального давления и номиналного расхода, МПа x л/мин 40 80 128

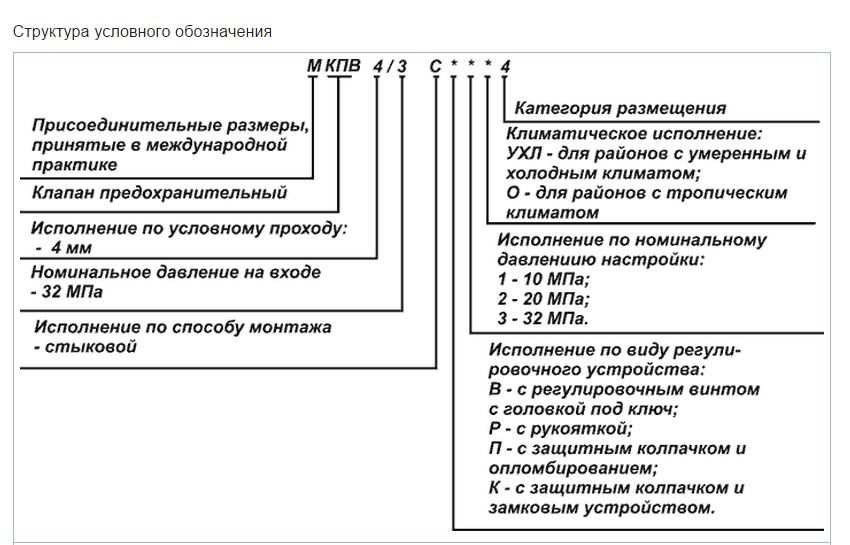

Структура условного обозначения

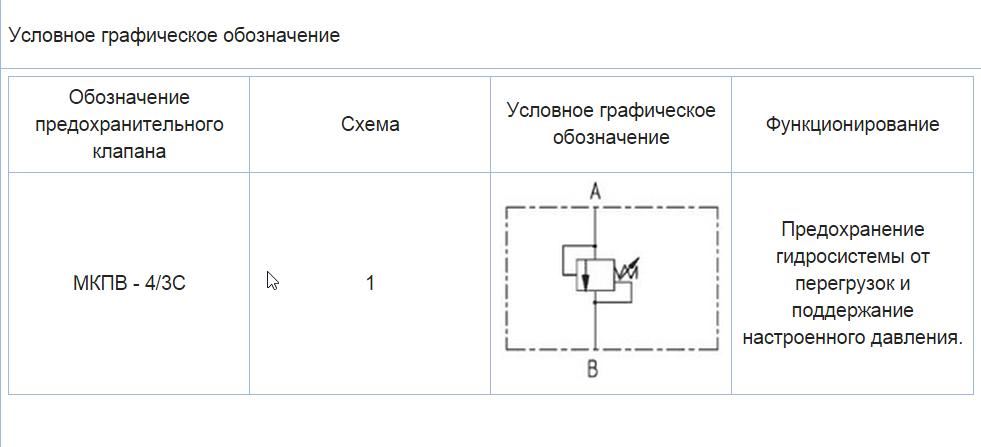

Условное графическое обозначение
 Обозначение предохранительного клапана  Схема Условное графическое обозначение  Функционирование
МКПВ - 4/3С 1   Предохранение гидросистемы от перегрузок и поддержание настроенного давления.
