ПГ52-24

Гидроклапаны предохранительно-переливные Г52, ПГ52 предназначены для использования в гидросистемах станков и других гидрофицированных машин качестве:

  • гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке;
  • гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины в этом потоке или управляющем (дистанционное управление);
    предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;
  • переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.

Исполнения по присоединению:

  • П - стыковое
  • без буквы - трубное.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

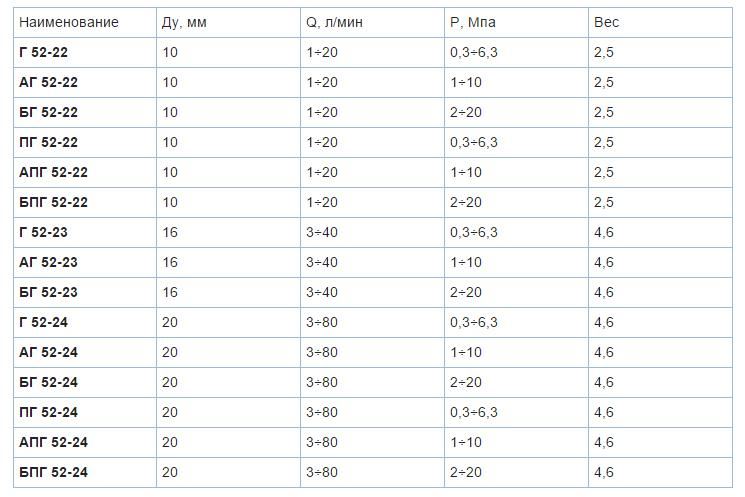

Наименование Ду, мм Q, л/мин P, Мпа Вес
Г 52-22 10 1÷20 0,3÷6,3 2,5
АГ 52-22 10 1÷20 1÷10 2,5
БГ 52-22 10 1÷20 2÷20 2,5
ПГ 52-22 10 1÷20 0,3÷6,3 2,5
АПГ 52-22 10 1÷20 1÷10 2,5
БПГ 52-22 10 1÷20 2÷20 2,5
Г 52-23 16 3÷40 0,3÷6,3 4,6
АГ 52-23 16 3÷40 1÷10 4,6
БГ 52-23 16 3÷40



Клапаны (П)Г52-2... работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50°С.

Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).

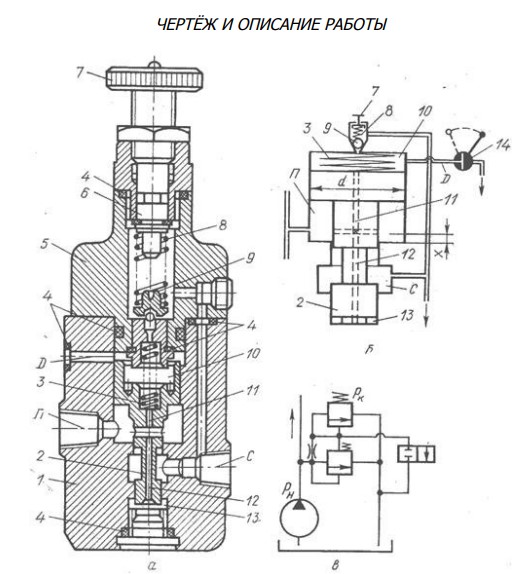

Присоединительные и габаритные размеры

а) типа Г52-2

Присоединительные и габаритные размеры Г52-2

Типоразмеры Dy d по ГОСТ 6111-52 L B b H h h1 h2
Г52-22 10 К⅜" 64 66 29 180 113 31 49
Г52-23 16 К½" 96 82 34 200 132 37 62
Г52-24 20 К¾" 96 82 34 200 132 37 62
Г52-25 32 К1¼" 120 100 40 240 172 47 91



б) типа ПГ52-2

Присоединительные и габаритные размеры ПГ52-2

Типоразмеры Dy L l l1 B b H h H1
ПГ52-22 10 61 50 32 68 25 180 85 18
ПГ52-23 20 71 59 37 88 33,5 200 104 12
ПГ52-24 20 71 59 37 88 33,5 200 104 12
ПГ52-25 32 83 67 43 106 40 240 144 28
