Гидроклапан встраиваемый МКГВ 25/3Ф2.ЭИ1.24

Гидроуправляемые встраиваемые клапаны МКГВ (типы МКГВ-16/3Ф, МКГВ-25/3Ф, МКГВ-32/3Ф) разработаны для сохранения положения минерального масла в определенном элементе запора. При этом,согласноданнымэлектро и гидравлических сигналов, свободная проходимость жидкости в изменённом положении затворной детали, сохраняется. Встраиваемые клапаны подобного типа повсеместно используются для литейных и литьевых машин, станковых гидропроводов и в других разновидностях гидрофицированного оборудования.

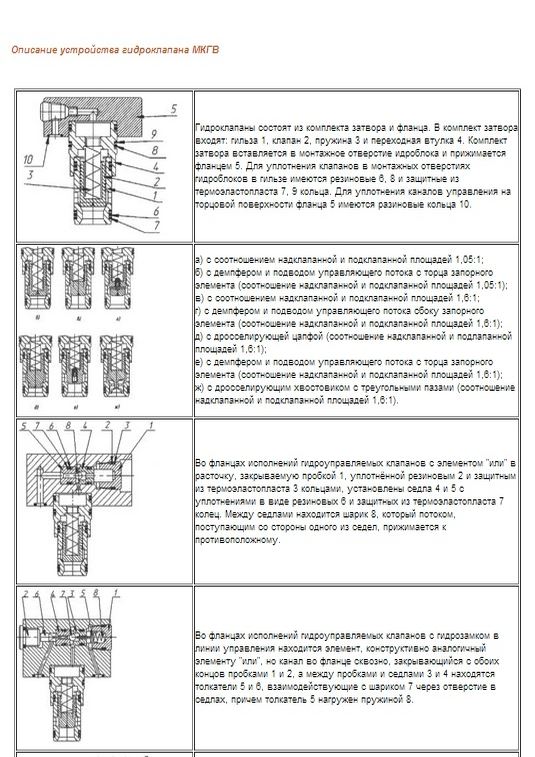

Гидроуправляемые клапаны, которые относятся к типу МКГВ, состоят из фланцев и затворов. Затворы состоят из клапана, соединенного с гильзой, которая в свою очередь располагается в переходной втулке. Каскад находится во фланце, который необходим для выявления положения затвора клапана. Положение и работа затвора и является главным определением применения устройства.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

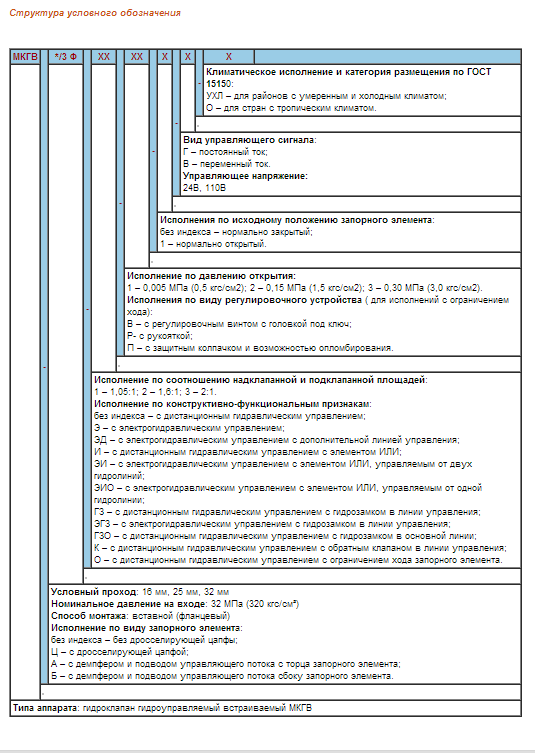

Структура условного обозначения

МКГВ - */3 Ф - ХХ - ХХ - Х - Х - Х
            Климатическое исполнение и категория размещения по ГОСТ 15150:
УХЛ – для районов с умеренным и холодным климатом;
О – для стран с тропическим климатом.
Вид управляющего сигнала:
Г – постоянный ток;
В – переменный ток.
Управляющее напряжение:
24В, 110В
Исполнения по исходному положению запорного элемента:
без индекса – нормально закрытый;
1 – нормально открытый.
Исполнение по давлению открытия:
1 – 0,05 МПа (0,5 кгс/см2); 2 – 0,15 МПа (1,5 кгс/см2); 3 – 0,30 МПа (3,0 кгс/см2).
Исполнения по виду регулировочного устройства ( для исполнений с ограничением хода):
В – с регулировочным винтом с головкой под ключ;
Р- с рукояткой;
П – с защитным колпачком и возможностью опломбирования.
Исполнение по соотношению надклапанной и подклапанной площадей:
1 – 1,05:1; 2 – 1,6:1; 3 – 2:1.
Исполнение по конструктивно-функциональным признакам:
без индекса – с дистанционным гидравлическим управлением;
Э – с электрогидравлическим управлением;
ЭД – с электрогидравлическим управлением с дополнительной линией управления;
И – с дистанционным гидравлическим управлением с элементом ИЛИ;
ЭИ – с электрогидравлическим управлением с элементом ИЛИ, управляемым от двух гидролиний;
ЭИО – с электрогидравлическим управлением с элементом ИЛИ, управляемым от одной гидролинии;
ГЗ – с дистанционным гидравлическим управлением с гидрозамком в линии управления;
ЭГЗ – с электрогидравлическим управлением с гидрозамком в линии управления;
ГЗО – с дистанционным гидравлическим управлением с гидрозамком в основной линии;
К – с дистанционным гидравлическим управлением с обратным клапаном в линии управления;
О – с дистанционным гидравлическим управлением с ограничением хода запорного элемента.
Условный проход: 16 мм, 25 мм, 32 мм
Номинальное давление на входе: 32 МПа (320 кгс/см²)
Способ монтажа: вставной (фланцевый)
Исполнение по виду запорного элемента:
без индекса – без дросселирующей цапфы;
Ц – с дросселирующей цапфой;
А – с демпфером и подводом управляющего потока с торца запорного элемента;
Б – с демпфером и подводом управляющего потока сбоку запорного элемента.
Тип аппарата: гидроклапан гидроуправляемый встраиваемый МКГВ

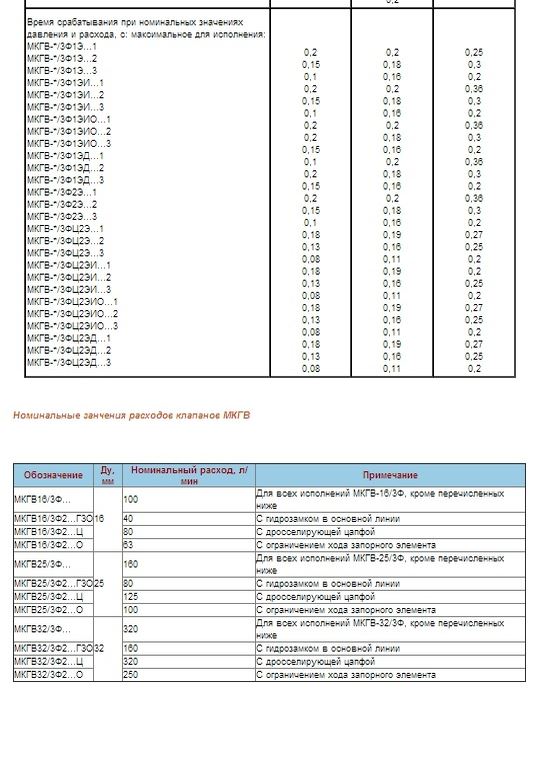

Номинальные значения расходов клапанов МКГВ

Обозначение Ду, мм Номинальный расход, л/мин Примечание
МКГВ16/3Ф... 16 100 Для всех исполнений МКГВ-16/3Ф, кроме перечисленных ниже
МКГВ16/3Ф2...ГЗО 40 С гидрозамком в основной линии
МКГВ16/3Ф2...Ц 80 С дросселирующей цапфой
МКГВ16/3Ф2...О 63 С ограничением хода запорного элемента
МКГВ25/3Ф... 25 160 Для всех исполнений МКГВ-25/3Ф, кроме перечисленных ниже
МКГВ25/3Ф2...ГЗО 80 С гидрозамком в основной линии
МКГВ25/3Ф2...Ц 125 С дросселирующей цапфой
МКГВ25/3Ф2...О 100 С ограничением хода запорного элемента
МКГВ32/3Ф... 32 320 Для всех исполнений МКГВ-32/3Ф, кроме перечисленных ниже
МКГВ32/3Ф2...ГЗО 160 С гидрозамком в основной линии
МКГВ32/3Ф2...Ц 320 С дросселирующей цапфой
МКГВ32/3Ф2...О 250 С ограничением хода запорного элемента
