Гидроклапан встраиваемый МКГВ 25/3ФЦ2.1

Гидроуправляемые встраиваемые клапаны МКГВ (типы МКГВ-16/3Ф, МКГВ-25/3Ф, МКГВ-32/3Ф) разработаны для сохранения положения минерального масла в определенном элементе запора. При этом,согласноданнымэлектро и гидравлических сигналов, свободная проходимость жидкости в изменённом положении затворной детали, сохраняется. Встраиваемые клапаны подобного типа повсеместно используются для литейных и литьевых машин, станковых гидропроводов и в других разновидностях гидрофицированного оборудования.

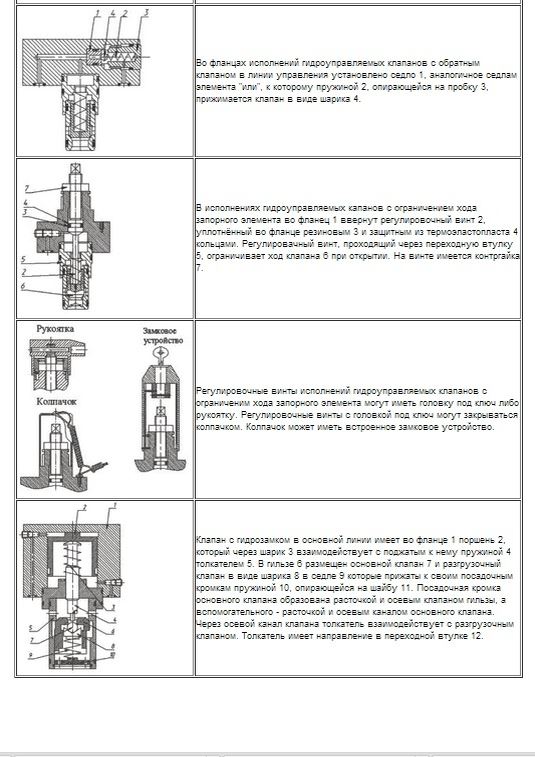

Гидроуправляемые клапаны, которые относятся к типу МКГВ, состоят из фланцев и затворов. Затворы состоят из клапана, соединенного с гильзой, которая в свою очередь располагается в переходной втулке. Каскад находится во фланце, который необходим для выявления положения затвора клапана. Положение и работа затвора и является главным определением применения устройства.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

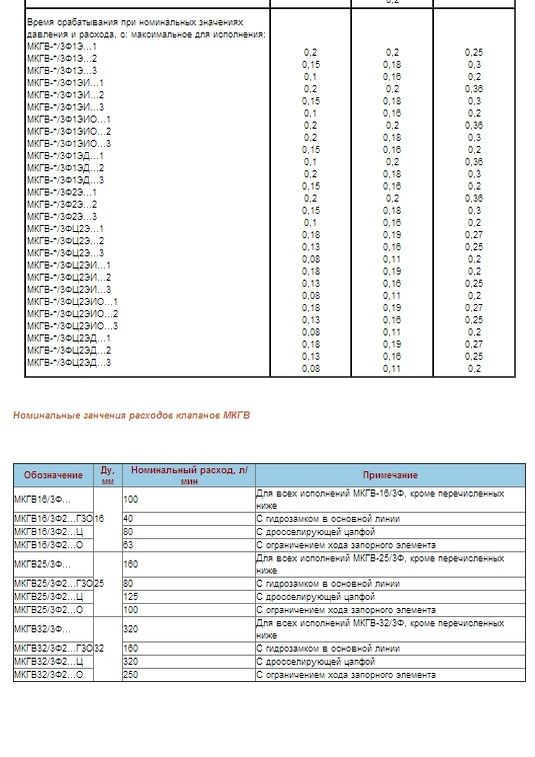

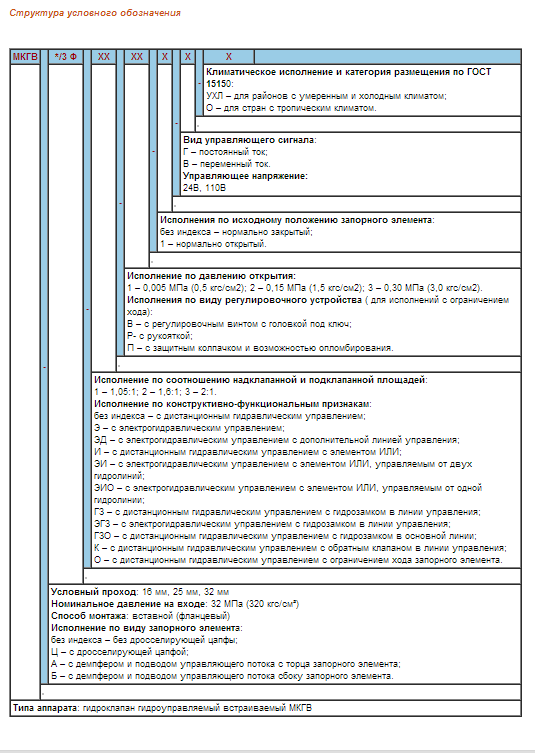

Номинальные значения расходов клапанов МКГВ

Обозначение Ду, мм Номинальный расход, л/мин Примечание
МКГВ16/3Ф... 16 100 Для всех исполнений МКГВ-16/3Ф, кроме перечисленных ниже
МКГВ16/3Ф2...ГЗО 40 С гидрозамком в основной линии
МКГВ16/3Ф2...Ц 80 С дросселирующей цапфой
МКГВ16/3Ф2...О 63 С ограничением хода запорного элемента
МКГВ25/3Ф... 25 160 Для всех исполнений МКГВ-25/3Ф, кроме перечисленных ниже
МКГВ25/3Ф2...ГЗО 80 С гидрозамком в основной линии
МКГВ25/3Ф2...Ц 125 С дросселирующей цапфой
МКГВ25/3Ф2...О 100 С ограничением хода запорного элемента
МКГВ32/3Ф... 32 320 Для всех исполнений МКГВ-32/3Ф, кроме перечисленных ниже
МКГВ32/3Ф2...ГЗО 160 С гидрозамком в основной линии
МКГВ32/3Ф2...Ц 320 С дросселирующей цапфой
МКГВ32/3Ф2...О 250 С ограничением хода запорного элемента

Условия эксплуатации:
- Кинематическая вязкость минерального масла, которе является фильтруемой жидкостью колеблется в пределах до 200 мм2/с;
- Наибольшая тонкость фильтрации до 25 мкм;
- Допустимая вариация температуры рабочей используемой жидкости минимум 10°C, Максимум 70°C;
- Внешняя температура не должна быть ниже -45°C и выше +55°C.

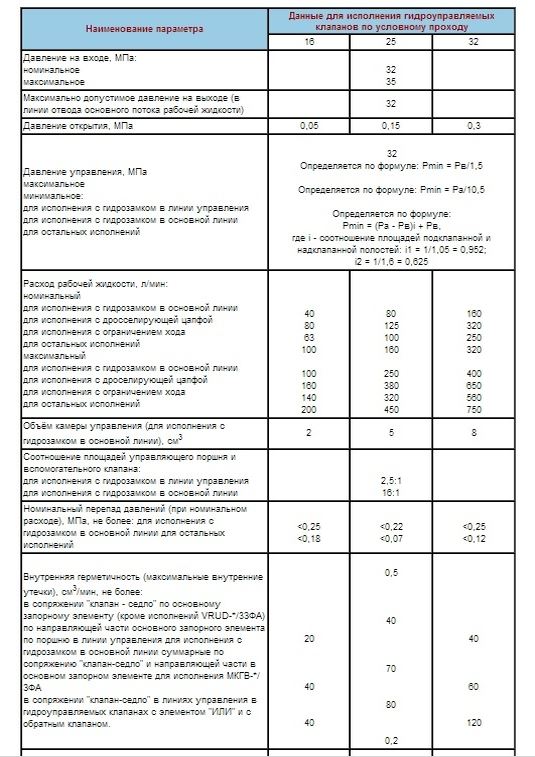

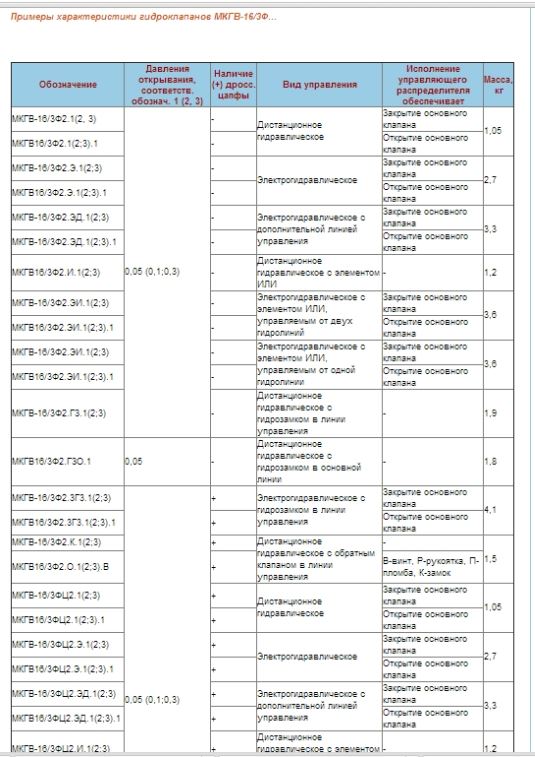

Технические характеристики

Наименование параметра Данные для исполнения гидроуправляемых клапанов по условному проходу

16

25

32

Давление на входе, МПа:

номинальное
максимальное





32
35



Максимально допустимое давление на выходе (в линии отвода основного потока рабочей жидкости)



32



Давление открытия, МПа

0,05

0,15

0,3

Давление управления, МПа

максимальное -


минимальное:
для исполнения с гидрозамком в линии управления -
для исполнения с гидрозамком в основной линии -
для остальных исполнений -





32


Определяется по формуле:
Pmin = Рв/1,5
Pmin = Pa/10,5
Pmin = (Pa - Pв)i + Pв
где i - соотношение площадей подклапанной и надклапанной полостей: i1 = 1/1,05 = 0,952;i2 = 1/1,6 = 0,625

Расход рабочей жидкости, л/мин

номинальный:
для исполнения с гидрозамком в основной линии -
для исполнения с дросселирующей цапфой -
для исполнения с ограничением хода -
для остальных исполнений

максимальный:
для исполнения с гидрозамком в основной линии -
для исполнения с дроселирующей цапфой -
для исполнения с ограничением хода -
для остальных исполнений -




40
80
63
100



100
160
140
200




80
125
100
160



250
380
320
450




160
320
250
320



400
650
560
750

Объём камеры управления (для исполнения с гидрозамком в основной линии), см3

2

5

8

Соотношение площадей управляющего поршня и вспомогательного клапана

для исполнения с гидрозамком в линии управления -
для исполнения с гидрозамком в основной линии -





2,5:1
16:1



Номинальный перепад давлений (при номинальном расходе), МПа, не более:
для исполнения с гидрозамком в основной линии -
для остальных исполнений -


0,25
0,18


0,22
0,07


0,25
0,12

Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более

в сопряжении "клапан - седло" по основному запорному элементу (кроме исполнений VRUD-*/3ЗФА) -
по направляющей части основного запорного элемента -
по поршню в линии управления для исполнения с гидрозамком в основной линии суммарные -
по сопряжению "клапан-седло" и направляющей части в основном запорном элементе для исполнения МКГВ-*/ЗФА -
в сопряжении "клапан-седло" в линиях управления в гидроуправляемых клапанах с элементом "ИЛИ" и с обратным клапаном -






20



40


40






0,5



40



70


80


0,2






40



60


120

Время срабатывания при номинальных значениях давления и расхода, с: максимальное для исполнения
МКГВ-*/3Ф1Э...1
МКГВ-*/3Ф1Э...2
МКГВ-*/3Ф1Э...3

МКГВ-*/3Ф1ЭИ...1
МКГВ-*/3Ф1ЭИ...2
МКГВ-*/3Ф1ЭИ...3

МКГВ-*/3Ф1ЭИО...1
МКГВ-*/3Ф1ЭИО...2
МКГВ-*/3Ф1ЭИО...3

МКГВ-*/3Ф1ЭД...1
МКГВ-*/3Ф1ЭД...2
МКГВ-*/3Ф1ЭД...3

МКГВ-*/3Ф2Э...1
МКГВ-*/3Ф2Э...2
МКГВ-*/3Ф2Э...3

МКГВ-*/3ФЦ2Э...1
МКГВ-*/3ФЦ2Э...2
МКГВ-*/3ФЦ2Э...3

МКГВ-*/3ФЦ2ЭИ...1
МКГВ-*/3ФЦ2ЭИ...2
МКГВ-*/3ФЦ2ЭИ...3

МКГВ-*/3ФЦ2ЭИО...1
МКГВ-*/3ФЦ2ЭИО...2
МКГВ-*/3ФЦ2ЭИО...3

МКГВ-*/3ФЦ2ЭД...1
МКГВ-*/3ФЦ2ЭД...2
МКГВ-*/3ФЦ2ЭД...3



0,2
0,15
0,1

0,2
0,15
0,1

0,2
0,2
0,15

0,1
0,2
