Гидроклапан встраиваемый МКГВ 32/3Ф2.Э2.24

Гидроуправляемые встраиваемые клапаны МКГВ (типы МКГВ-16/3Ф, МКГВ-25/3Ф, МКГВ-32/3Ф) разработаны для сохранения положения минерального масла в определенном элементе запора. При этом,согласноданнымэлектро и гидравлических сигналов, свободная проходимость жидкости в изменённом положении затворной детали, сохраняется. Встраиваемые клапаны подобного типа повсеместно используются для литейных и литьевых машин, станковых гидропроводов и в других разновидностях гидрофицированного оборудования.

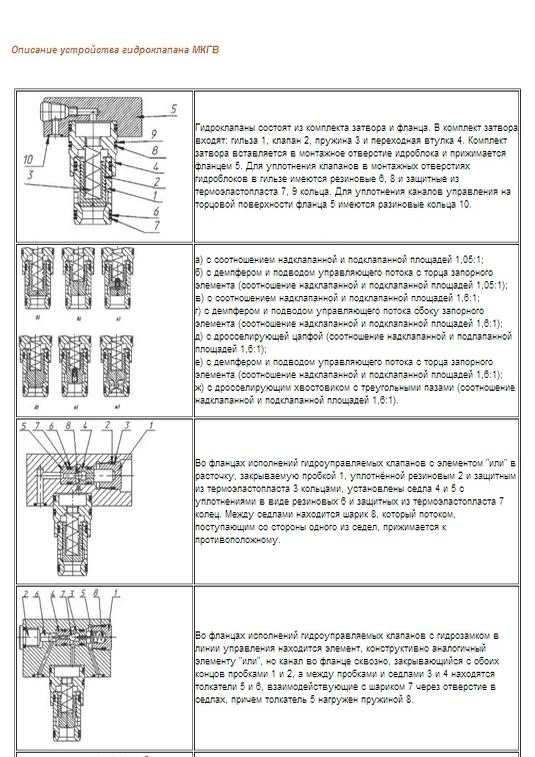

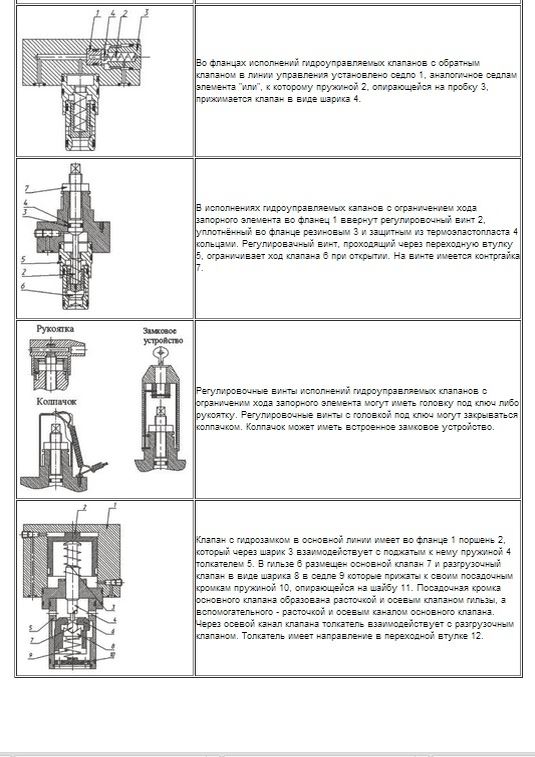

Гидроуправляемые клапаны, которые относятся к типу МКГВ, состоят из фланцев и затворов. Затворы состоят из клапана, соединенного с гильзой, которая в свою очередь располагается в переходной втулке. Каскад находится во фланце, который необходим для выявления положения затвора клапана. Положение и работа затвора и является главным определением применения устройства.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

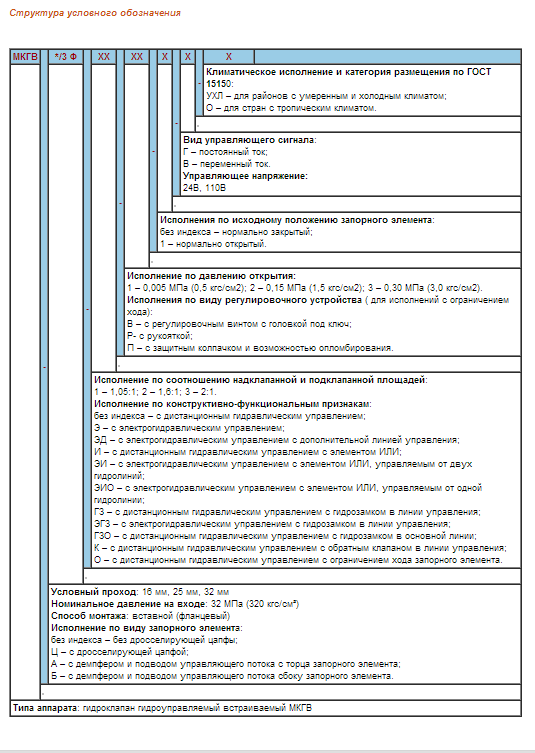

Структура условного обозначения

МКГВ - */3 Ф - ХХ - ХХ - Х - Х - Х
            Климатическое исполнение и категория размещения по ГОСТ 15150:
УХЛ – для районов с умеренным и холодным климатом;
О – для стран с тропическим климатом.
Вид управляющего сигнала:
Г – постоянный ток;
В – переменный ток.
Управляющее напряжение:
24В, 110В
Исполнения по исходному положению запорного элемента:
без индекса – нормально закрытый;
1 – нормально открытый.
Исполнение по давлению открытия:
1 – 0,05 МПа (0,5 кгс/см2); 2 – 0,15 МПа (1,5 кгс/см2); 3 – 0,30 МПа (3,0 кгс/см2).
Исполнения по виду регулировочного устройства ( для исполнений с ограничением хода):
В – с регулировочным винтом с головкой под ключ;
Р- с рукояткой;
П – с защитным колпачком и возможностью опломбирования.
Исполнение по соотношению надклапанной и подклапанной площадей:
1 – 1,05:1; 2 – 1,6:1; 3 – 2:1.
Исполнение по конструктивно-функциональным признакам:
без индекса – с дистанционным гидравлическим управлением;
Э – с электрогидравлическим управлением;
ЭД – с электрогидравлическим управлением с дополнительной линией управления;
И – с дистанционным гидравлическим управлением с элементом ИЛИ;
ЭИ – с электрогидравлическим управлением с элементом ИЛИ, управляемым от двух гидролиний;
ЭИО – с электрогидравлическим управлением с элементом ИЛИ, управляемым от одной гидролинии;
ГЗ – с дистанционным гидравлическим управлением с гидрозамком в линии управления;
ЭГЗ – с электрогидравлическим управлением с гидрозамком в линии управления;
ГЗО – с дистанционным гидравлическим управлением с гидрозамком в основной линии;
К – с дистанционным гидравлическим управлением с обратным клапаном в линии управления;
О – с дистанционным гидравлическим управлением с ограничением хода запорного элемента.
Условный проход: 16 мм, 25 мм, 32 мм
Номинальное давление на входе: 32 МПа (320 кгс/см²)
Способ монтажа: вставной (фланцевый)
Исполнение по виду запорного элемента:
без индекса – без дросселирующей цапфы;
Ц – с дросселирующей цапфой;
А – с демпфером и подводом управляющего потока с торца запорного элемента;
Б – с демпфером и подводом управляющего потока сбоку запорного элемента.
Тип аппарата: гидроклапан гидроуправляемый встраиваемый МКГВ

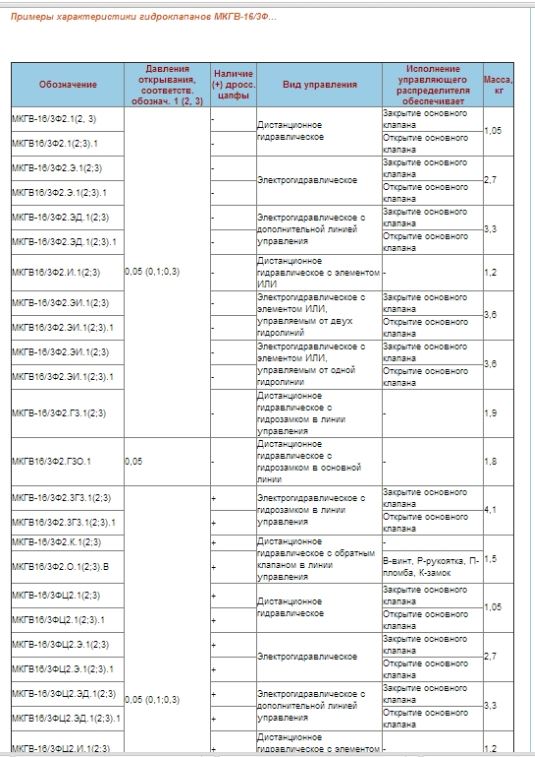

Номинальные значения расходов клапанов МКГВ

Обозначение Ду, мм Номинальный расход, л/мин Примечание
МКГВ16/3Ф... 16 100 Для всех исполнений МКГВ-16/3Ф, кроме перечисленных ниже
МКГВ16/3Ф2...ГЗО 40 С гидрозамком в основной линии
МКГВ16/3Ф2...Ц 80 С дросселирующей цапфой
МКГВ16/3Ф2...О 63 С ограничением хода запорного элемента
МКГВ25/3Ф... 25 160 Для всех исполнений МКГВ-25/3Ф, кроме перечисленных ниже
МКГВ25/3Ф2...ГЗО 80 С гидрозамком в основной линии
МКГВ25/3Ф2...Ц 125 С дросселирующей цапфой
МКГВ25/3Ф2...О 100 С ограничением хода запорного элемента
МКГВ32/3Ф... 32 320 Для всех исполнений МКГВ-32/3Ф, кроме перечисленных ниже
МКГВ32/3Ф2...ГЗО 160 С гидрозамком в основной линии
МКГВ32/3Ф2...Ц 320 С дросселирующей цапфой
МКГВ32/3Ф2...О 250 С ограничением хода запорного элемента

Условия эксплуатации:
- Кинематическая вязкость минерального масла, которе является фильтруемой жидкостью колеблется в пределах до 200 мм2/с;
- Наибольшая тонкость фильтрации до 25 мкм;
- Допустимая вариация температуры рабочей используемой жидкости минимум 10°C, Максимум 70°C;
- Внешняя температура не должна быть ниже -45°C и выше +55°C.

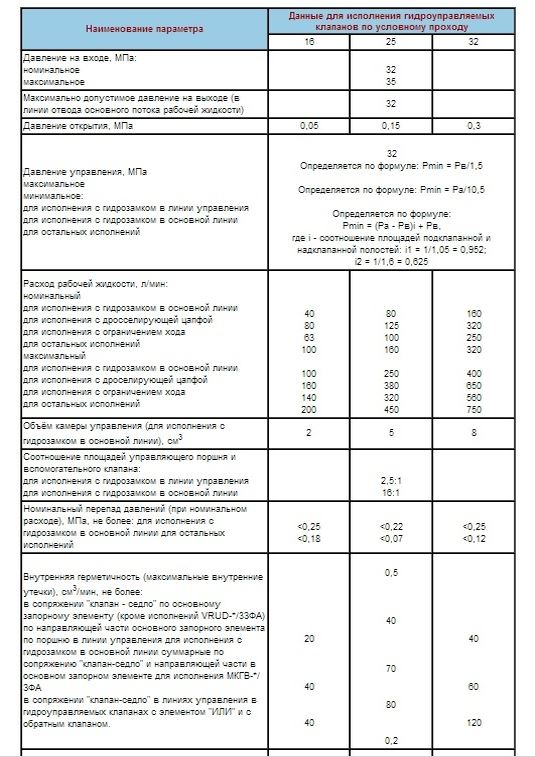

Технические характеристики

Наименование параметра Данные для исполнения гидроуправляемых клапанов по условному проходу

16

25

32

Давление на входе, МПа:

номинальное
максимальное





32
35



Максимально допустимое давление на выходе (в линии отвода основного потока рабочей жидкости)



32



Давление открытия, МПа

0,05

0,15

0,3

Давление управления, МПа

максимальное -


минимальное:
для исполнения с гидрозамком в линии управления -
для исполнения с гидрозамком в основной линии -
для остальных исполнений -





32


Определяется по формуле:
Pmin = Рв/1,5
Pmin = Pa/10,5
Pmin = (Pa - Pв)i + Pв
где i - соотношение площадей подклапанной и надклапанной полостей: i1 = 1/1,05 = 0,952;i2 = 1/1,6 = 0,625

Расход рабочей жидкости, л/мин

номинальный:
для исполнения с гидрозамком в основной линии -
для исполнения с дросселирующей цапфой -
для исполнения с ограничением хода -
для остальных исполнений

максимальный:
для исполнения с гидрозамком в основной линии -
для исполнения с дроселирующей цапфой -
для исполнения с ограничением хода -
для остальных исполнений -




40
80
63
100



100
160
140
200




80
125
100
160



250
380
320
450




160
320
250
320



400
650
560
750

Объём камеры управления (для исполнения с гидрозамком в основной линии), см3

2

5

8

Соотношение площадей управляющего поршня и вспомогательного клапана

для исполнения с гидрозамком в линии управления -
для исполнения с гидрозамком в основной линии -





2,5:1
16:1



Номинальный перепад давлений (при номинальном расходе), МПа, не более:
для исполнения с гидрозамком в основной линии -
для остальных исполнений -


0,25
0,18


0,22
0,07


0,25
0,12

Внутренняя герметичность (максимальные внутренние утечки), см3/мин, не более

в сопряжении "клапан - седло" по основному запорному элементу (кроме исполнений VRUD-*/3ЗФА) -
по направляющей части основного запорного элемента -
по поршню в линии управления для исполнения с гидрозамком в основной линии суммарные -
по сопряжению "клапан-седло" и направляющей части в основном запорном элементе для исполнения МКГВ-*/ЗФА -
в сопряжении "клапан-седло" в линиях управления в гидроуправляемых клапанах с элементом "ИЛИ" и с обратным клапаном -






20



40


40






0,5



40



70


80


0,2






40



60


120

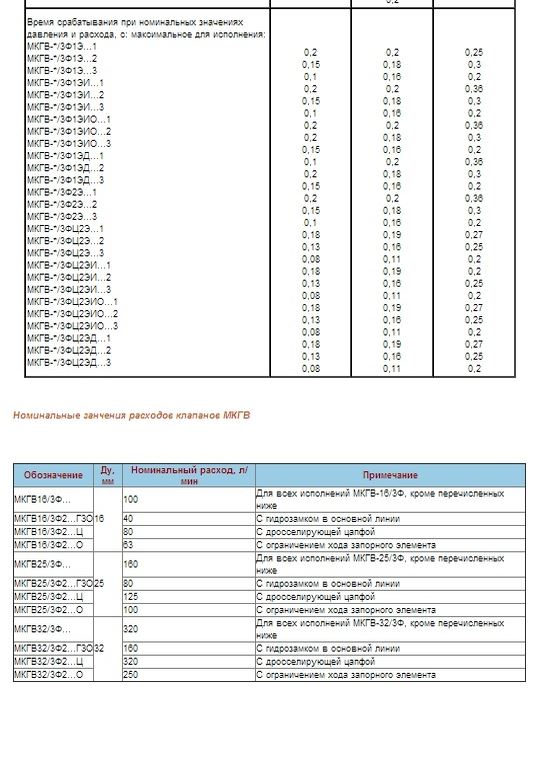

Время срабатывания при номинальных значениях давления и расхода, с: максимальное для исполнения
МКГВ-*/3Ф1Э...1
МКГВ-*/3Ф1Э...2
МКГВ-*/3Ф1Э...3

МКГВ-*/3Ф1ЭИ...1
МКГВ-*/3Ф1ЭИ...2
МКГВ-*/3Ф1ЭИ...3

МКГВ-*/3Ф1ЭИО...1
МКГВ-*/3Ф1ЭИО...2
МКГВ-*/3Ф1ЭИО...3

МКГВ-*/3Ф1ЭД...1
МКГВ-*/3Ф1ЭД...2
МКГВ-*/3Ф1ЭД...3

МКГВ-*/3Ф2Э...1
МКГВ-*/3Ф2Э...2
МКГВ-*/3Ф2Э...3

МКГВ-*/3ФЦ2Э...1
МКГВ-*/3ФЦ2Э...2
МКГВ-*/3ФЦ2Э...3

МКГВ-*/3ФЦ2ЭИ...1
МКГВ-*/3ФЦ2ЭИ...2
МКГВ-*/3ФЦ2ЭИ...3

МКГВ-*/3ФЦ2ЭИО...1
МКГВ-*/3ФЦ2ЭИО...2
МКГВ-*/3ФЦ2ЭИО...3

МКГВ-*/3ФЦ2ЭД...1
МКГВ-*/3ФЦ2ЭД...2
МКГВ-*/3ФЦ2ЭД...3



0,2
0,15
0,1

0,2
0,15
0,1

0,2
0,2
0,15

0,1
0,2
