Структура условного обозначения

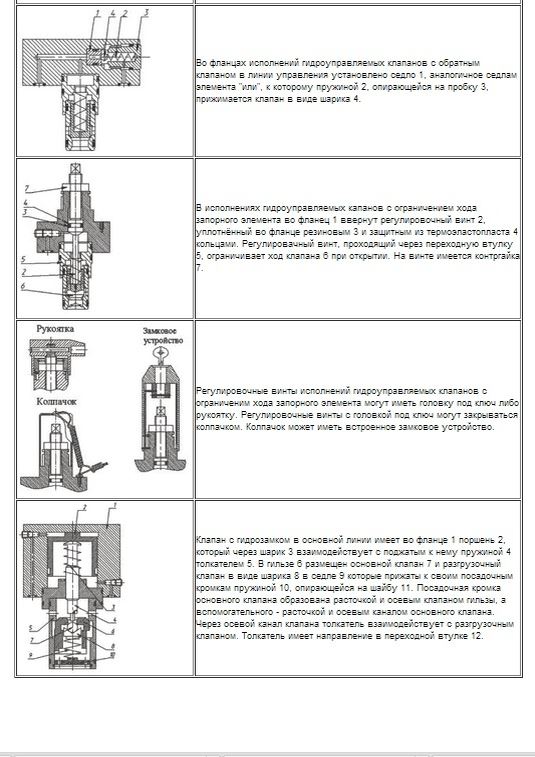

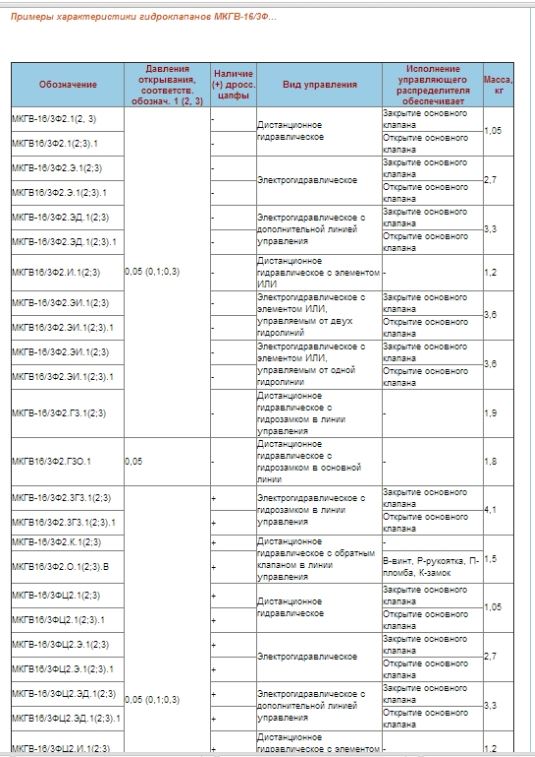

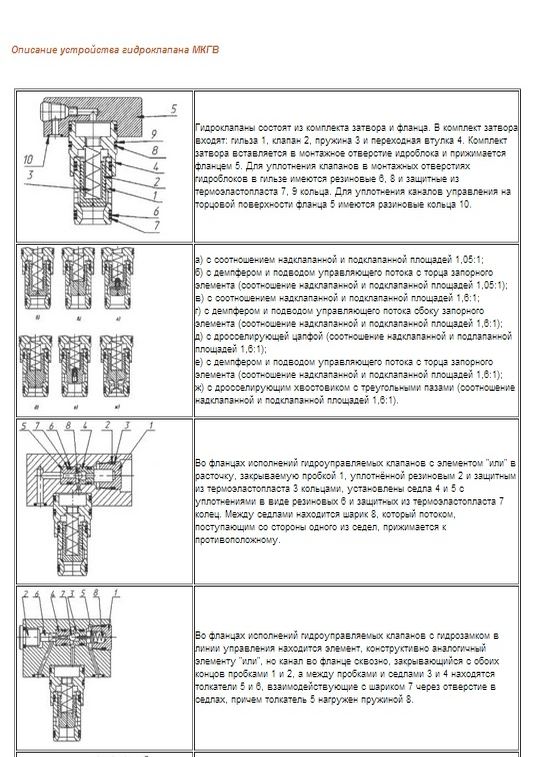

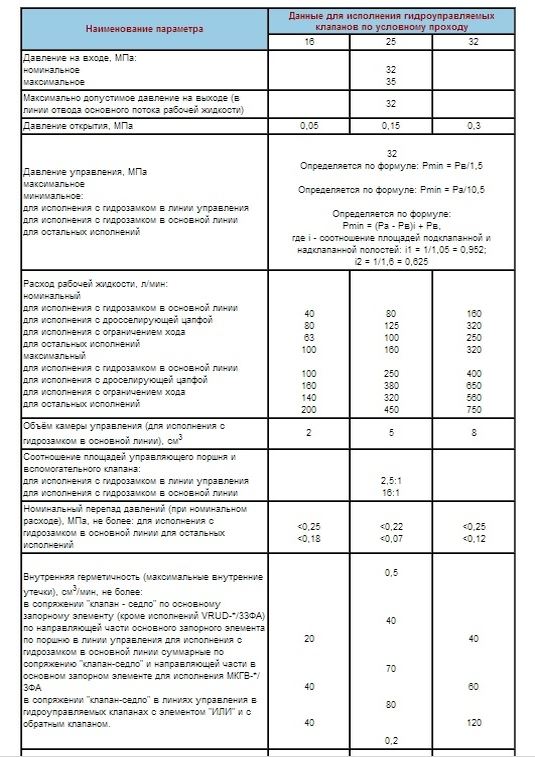

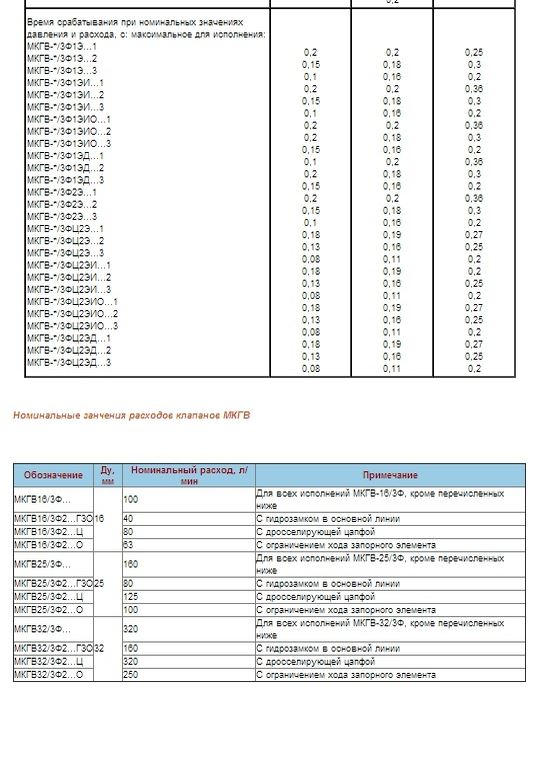

| МКГВ | - | */3 Ф | - | ХХ | - | ХХ | - | Х | - | Х | - | Х | |
| Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ – для районов с умеренным и холодным климатом; О – для стран с тропическим климатом. |
|||||||||||||
| Вид управляющего сигнала: Г – постоянный ток; В – переменный ток. Управляющее напряжение: 24В, 110В |
|||||||||||||
| Исполнения по исходному положению запорного элемента: без индекса – нормально закрытый; 1 – нормально открытый. |
|||||||||||||
| Исполнение по давлению открытия: 1 – 0,05 МПа (0,5 кгс/см2); 2 – 0,15 МПа (1,5 кгс/см2); 3 – 0,30 МПа (3,0 кгс/см2). Исполнения по виду регулировочного устройства ( для исполнений с ограничением хода): В – с регулировочным винтом с головкой под ключ; Р- с рукояткой; П – с защитным колпачком и возможностью опломбирования. |
|||||||||||||
| Исполнение по соотношению надклапанной и подклапанной площадей: 1 – 1,05:1; 2 – 1,6:1; 3 – 2:1. Исполнение по конструктивно-функциональным признакам: без индекса – с дистанционным гидравлическим управлением; Э – с электрогидравлическим управлением; ЭД – с электрогидравлическим управлением с дополнительной линией управления; И – с дистанционным гидравлическим управлением с элементом ИЛИ; ЭИ – с электрогидравлическим управлением с элементом ИЛИ, управляемым от двух гидролиний; ЭИО – с электрогидравлическим управлением с элементом ИЛИ, управляемым от одной гидролинии; ГЗ – с дистанционным гидравлическим управлением с гидрозамком в линии управления; ЭГЗ – с электрогидравлическим управлением с гидрозамком в линии управления; ГЗО – с дистанционным гидравлическим управлением с гидрозамком в основной линии; К – с дистанционным гидравлическим управлением с обратным клапаном в линии управления; О – с дистанционным гидравлическим управлением с ограничением хода запорного элемента. |
|||||||||||||
| Условный проход: 16 мм, 25 мм, 32 мм Номинальное давление на входе: 32 МПа (320 кгс/см²) Способ монтажа: вставной (фланцевый) Исполнение по виду запорного элемента: без индекса – без дросселирующей цапфы; Ц – с дросселирующей цапфой; А – с демпфером и подводом управляющего потока с торца запорного элемента; Б – с демпфером и подводом управляющего потока сбоку запорного элемента. |
|||||||||||||
| Тип аппарата: гидроклапан гидроуправляемый встраиваемый МКГВ | |||||||||||||
