Г66-12М

Гидроклапан с обратным клапаном Г66-12 М - назначение

Используется в качестве автоматического регулирующего устройства для предохранения гидравлических систем в условиях больших расходов:

• от перегрузки при повышении давления,
• поддержания установленной величины давления,
• дистанционной разгрузки гидравлических систем.
• При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание.

Применение

Клапаны находят применение в гидросистемах станков, литейных машин, прессов, литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Принцип действия

Работа гидроклапанов Г66 по требуемой гидросхеме требует необходимое соединение гидролиний внутри аппарата, что достигается установкой пробок конической резьбой в каналы, указанные в схеме работы клапана Г66-1.

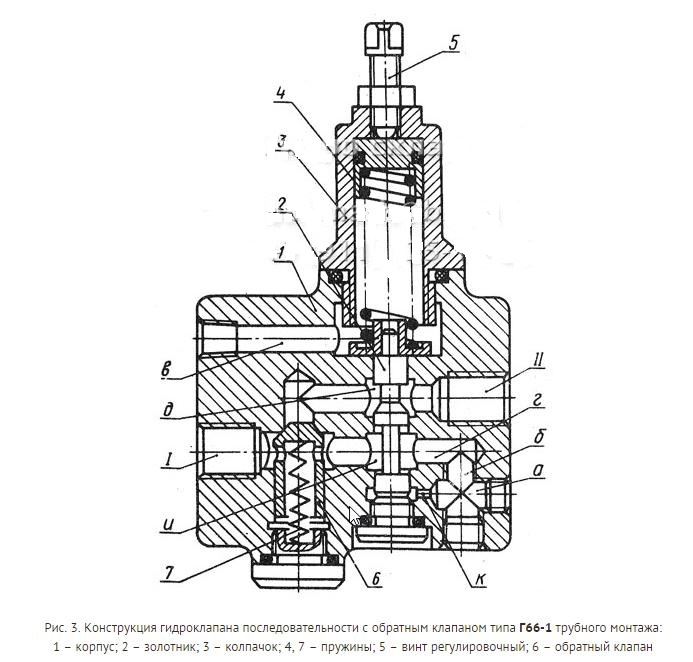

В расточках корпуса гидроклапана 1 помещены золотник 2, поджатый с торца усилием пружины 4 (регулируется винтом 5) и обратный клапан 6, отжатый в крайнее положение пружиной 7.

• Г66-12М как клапан последовательности

При подводе рабочей жидкости к отверстию Т гидроклапана и отводе из отверстия 11 гидроклапан Г66 работает как клапан последовательности.

• Г66-12М работает как обратный клапан

И наоборот, при её подводе к отверстию 11 и отводе из отверстия Т – как обратный клапан.

Использование гидроклапана Г66-12М по гидросхеме 1

При использовании Г66 по схеме 1 рабочая жидкость, подводимая в расточку и (подвод отверстие 1) корпуса 1 через каналы г, б, а и демпфер к, поступает под торец золотника 2.

Давление жидкости на торец золотника уравновешивается усилием пружины 4. Поток пропускается в линию отвода д при достижении заданной величины давления в линии подвода и, определяемой настройкой пружины 4 и давлением в линии в.

Отверстие к малого диаметра (демпфер) предназначено для уменьшения колебаний золотника 2.

Использование гидроклапана Г66-12М по гидросхеме 2

При использовании гидроклапана давления Г66...М в качестве клапана последовательности для работы по схеме 2 в канале б устанавливается пробка, а через канал а и демпфер к под торец золотника 2 подводится управляющий поток.

Рабочий поток из линии подвода и пропускается в линию отвода д при достижении в управляющей линии заданной величины давления, определяемой настройкой пружины 4 и давлением в линии в.

При подводе рабочей жидкости в отверстие 11 давление жидкости преодолевает усилие слабой пружины 7, отжимает обратный клапан 6, и поток свободно проходит в отверстие 1.

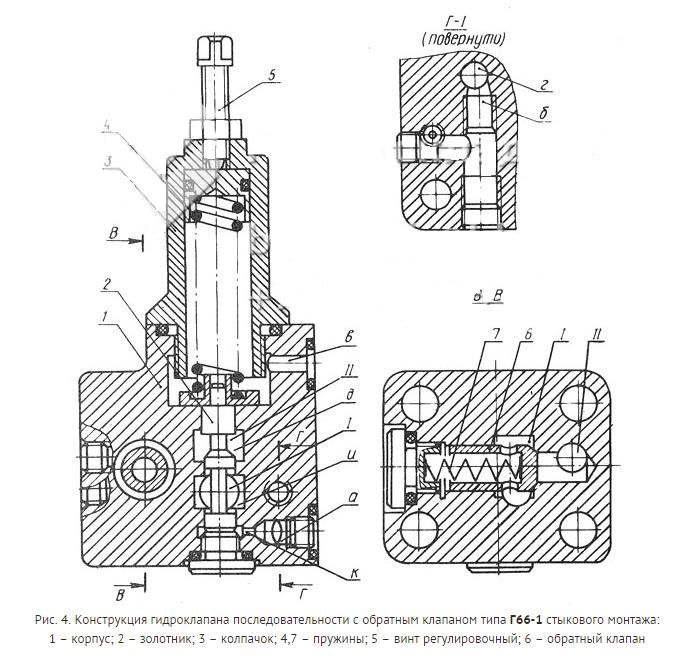

Гидроклапан стыкового и трубного монтажа

Г66...М в качестве гидроклапана последовательности с обратным клапаном типа Г66-1 стыкового монтажа отличаются от гидроклапанов трубного монтажа только конструкцией корпуса.

Уплотнение стыковой плоскости осуществляется резиновыми кольцами круглого сечения.

Предохранительные гидравлические клапаны должны срабатывать в критической ситуации при превышении давления выше предельно допустимого.

Главное требование к перечисленным ниже клапанам - надежность срабатывания.

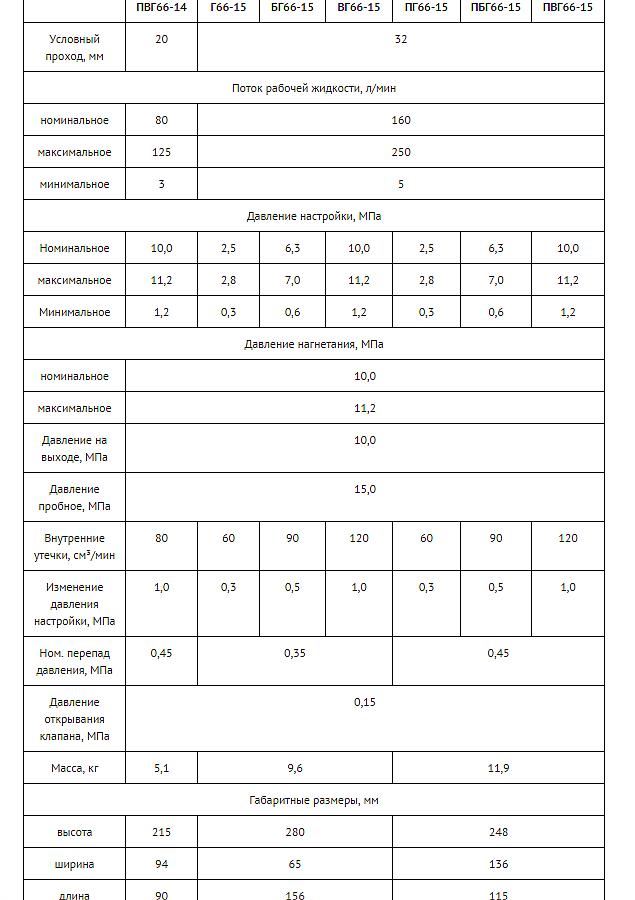

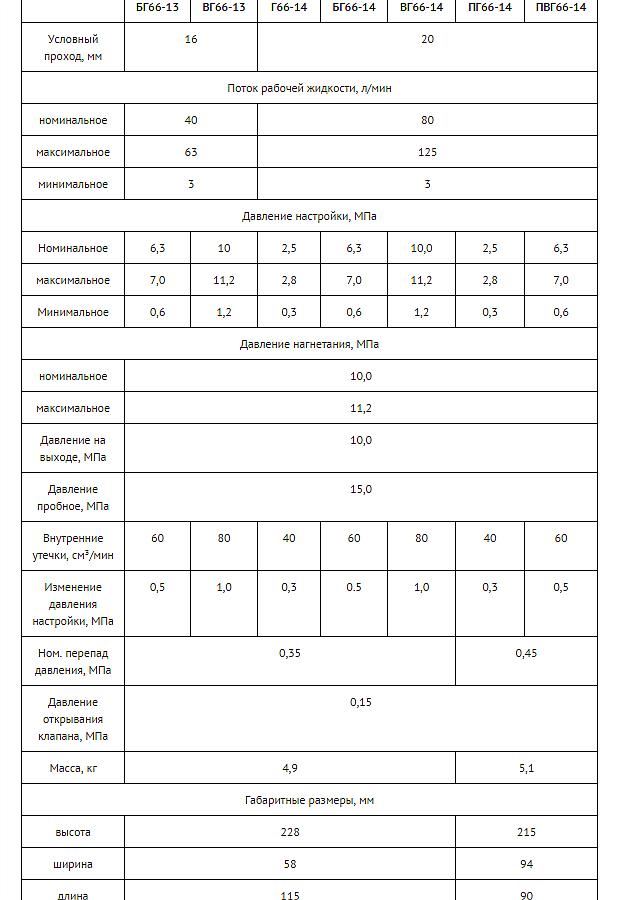

Продуктовая линейка ТД УралГидроМаш в Челябинске

Г66-12 М, БГ66-12 М, ВГ66-12 М, ПГ66-12 М, ПБГ66-12 М,  ПВГ66-12 М, Г66-14 М, БГ66-14 М, ВГ66-14 М, ПГ66-14 М, ПБГ66-14 М, ПВГ66-14 М, Г66-32 М, БГ66-32 М, ВГ66-32 М,  ДГ66-32 М, ПГ66-32 М, ПБГ66-32 М, ПВГ66-32 М, Г66-34 М, БГ66-34 М, ВГ66-34 М, ДГ66-34 М, ПГ66-34 М, ПБГ66-34 М, ПВГ66-34 М, ПДГ66-34 М, Г66-35 М, БГ66-35 М, ВГ66-35 М, ДГ66-35 М, ПГ66-35 М, ПБГ66-35 М, ПВГ66-35 М, ПДГ66-35 М.

Схемы работы и их условное графическое обозначение представлено в фотогалерее ниже "Гидроклапаны давления с обратным клапаном Г66-12М".
