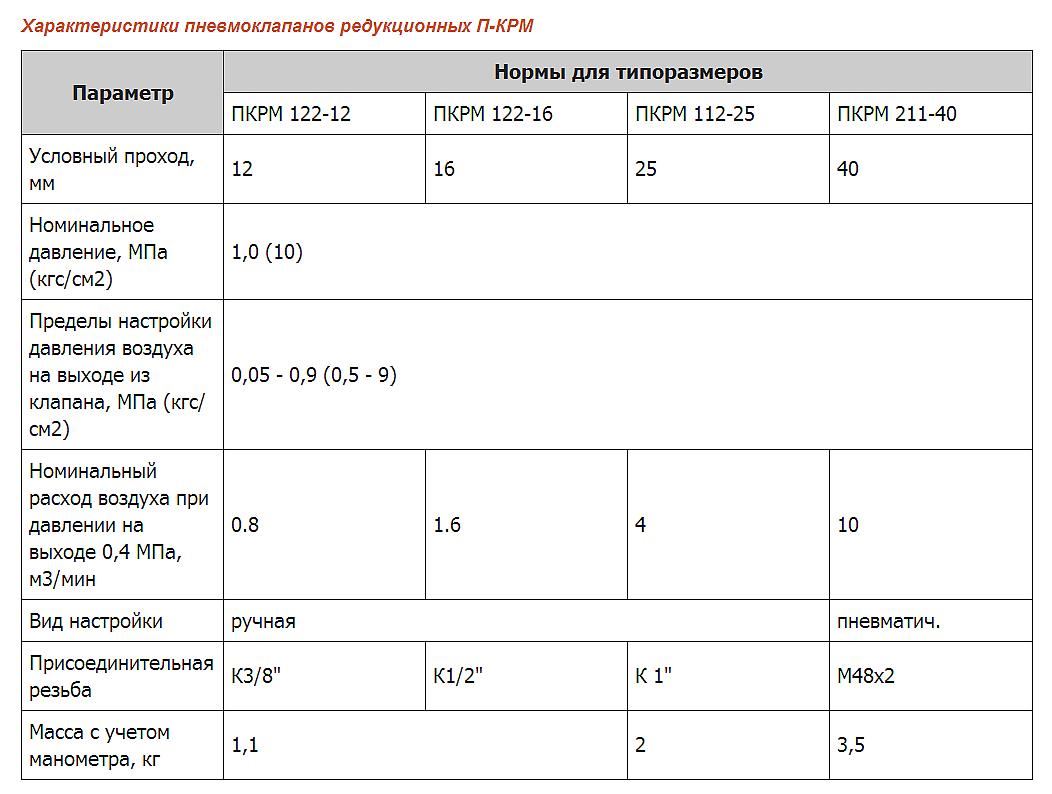

Пневмоклапан редукционный ПКР(М)122-16: технические данные
Наименование характеристики | Значение |
Условный проход | 16 |
Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) |
Пределы настройки давления воздуха на выходе из клапана, МПа (кгс/см2) | 0,05-0,9(0,5-9) |
Номинальный расход воздуха при давлении на выходе 0,4 МПа (4,0 кгс/см2), м3/мин | 1,6 |
Вид настройки | Ручная |
Присоединение | К1/2" |
B, размер, (мм) | 85 |
D, размер, (мм) | |
H, размер, (мм) | 185 |
H1, размер, (мм) | 116 |
H, размер, (мм) | 35 |
L, размер, (мм) | 155 |
Вид монтажа | панельный |
Присоединительная резьба: | коническая по ГОСТ 6111-52 |
Падение давления на выходе при изменении расхода воздуха от 0 до номинального значения, МПа (кгс/см2), не более | 0,06(0,6) |
Изменение давления на выходе клапана при снижении давления на входе с 1 МПа (10 кгс/см2) до 0,5 МПа (5 кгс/см2) при расходе воздуха, равном 5% от номинального, МПа (кгс/см2), не более | 0,02(0,2) |
Масса, кг, не более | 1,1 |
