Фильтр напорный 32-25КВ

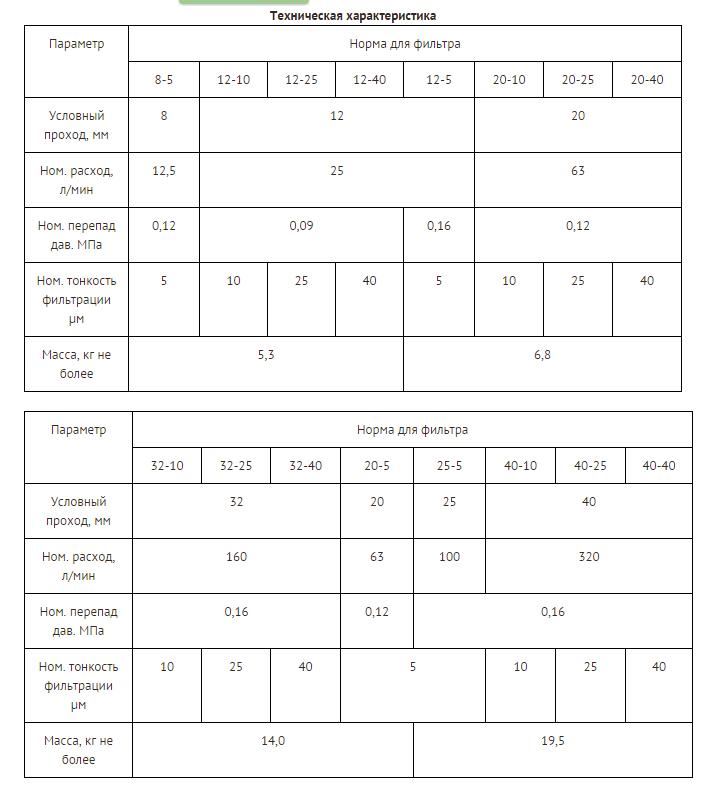

Технические параметры напорного фильтра 32-25КВ

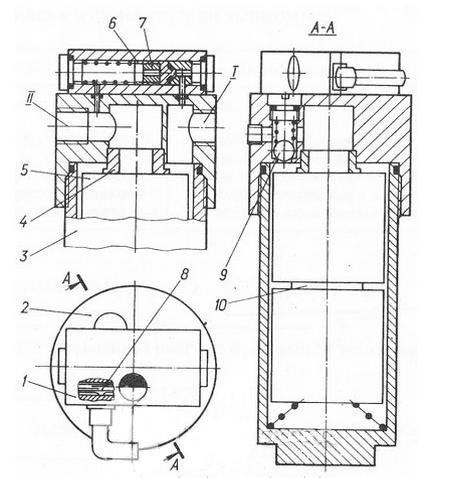

Устройство напорного фильтра 32-25КВ

1 – индикаторный блок; 2 – головка; 3 – стакан; 4 – седло; 5 – фильтрующий элемент; 6 – подпружиненный плунжер; 7 – магнит; 8 – геркон; 9 – перепускной клапан; 10 – муфта; I – входная полость; II – выходная полость

Внимание!

Если не заменить вовремя загрязненный фильтрующий элемент, то перепад давлений возрастет настолько, что откроется перепускной клапан, и часть неочищенного потока, минуя фильтрующий элемент, начнет поступать с систему.

Напорные фильтры в наличии

Тонкость фильтрации 10 мкм, номинальное давление 16 МПа

• 1ФГМ16-10К
• 2ФГМ16-10К
• 4ФГМ16-10К

Тонкость фильтрации 10 мкм, номинальное давление 32 МПа

• 1ФГМ32-10К
• 2ФГМ32-10К
• 3ФГМ32-10К
• 4ФГМ32-10К

Тонкость фильтрации 25 мкм, номинальное давление 16 МПа

• 1ФГМ16-25К
• 2ФГМ16-25К
• 4ФГМ16-25К

Тонкость фильтрации 25 мкм, номинальное давление 32 МПа

• 1ФГМ32-25К
• 2ФГМ32-25К
• 3ФГМ32-25К
• 4ФГМ32-25К

Тонкость фильтрации 40 мкм, номинальное давление 16 МПа

• 1ФГМ16-40К
• 2ФГМ16-40К
• 4ФГМ16-40К

Тонкость фильтрации 40 мкм, номинальное давление 32 МПа

• 1ФГМ32-40К
• 2ФГМ32-40К
• 3ФГМ32-40К
• 4ФГМ32-40К
