Предохранительные клапаны давления непрямого действия типа МКПВ существуют стыкового и трубного монтажа.
На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ для стыкового монтажа.
>
МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3.
Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.
Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т.
Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.
Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т.
Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки).
В МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

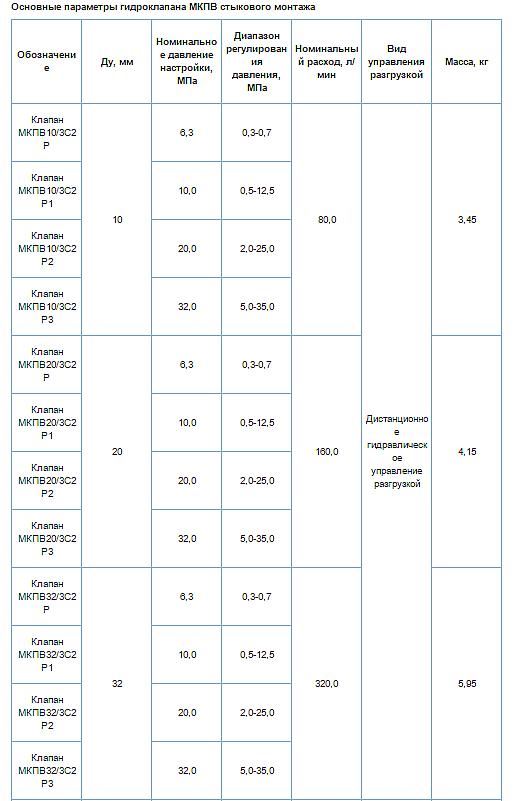

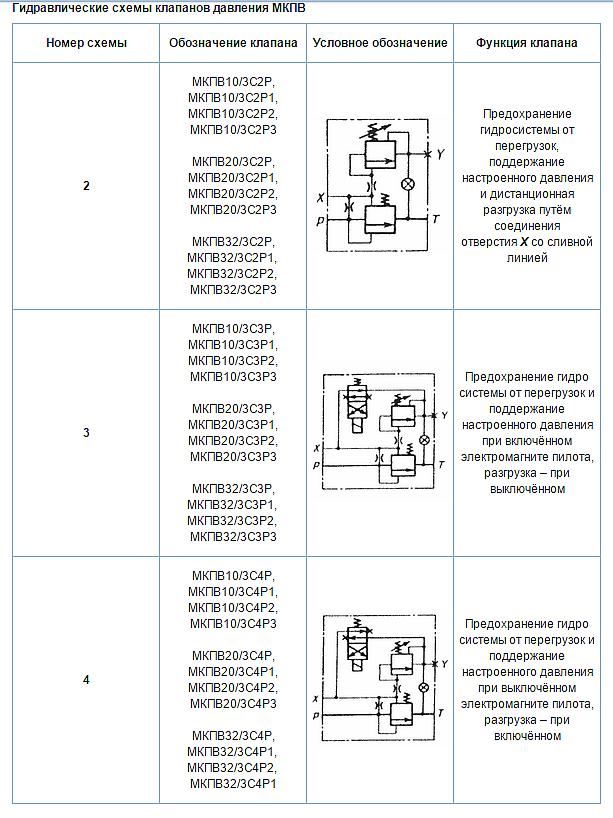

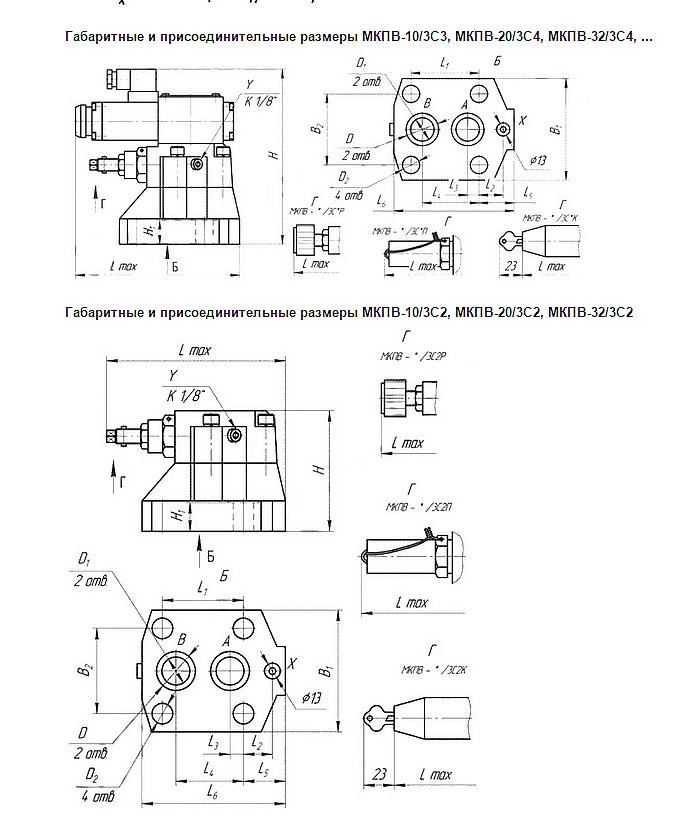

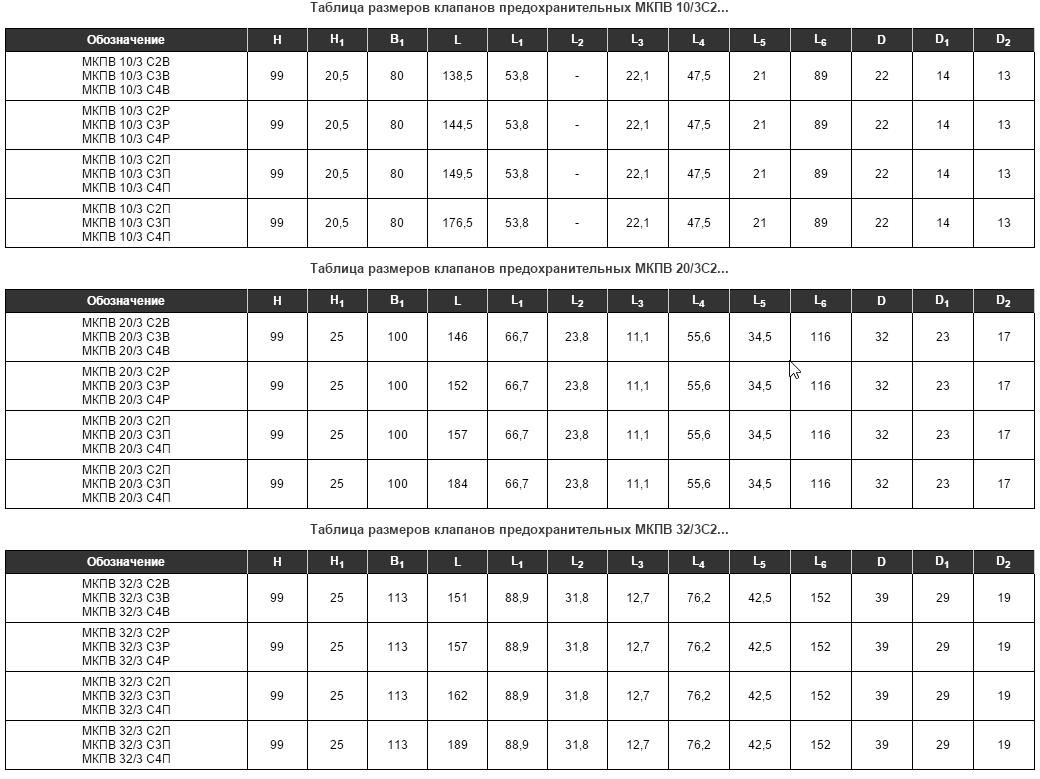

Основные параметры клапана МКПВ стыкового монтажа
|
Обозначение |
Ду, мм |
Номинальное давление настройки, МПа |
Диапазон регулирования давления, МПа |
Номинальный расход, л/мин |
Вид управления разгрузкой |
Масса, кг |
|
МКПВ10/3С2Р |
10 |
6,3 |
0,3-0,7 |
80,0 |
Дистанционное гидравлическое управление разгрузкой |
3,45 |
|
10,0 |
0,5-12,5 |
|||||
|
МКПВ10/3С2Р2 |
20,0 |
2,0-25,0 |
||||
|
МКПВ10/3С2Р3 |
32,0 |
5,0-35,0 |
||||
|
МКПВ20/3С2Р |
20 |
6,3 |
0,3-0,7 |
160,0 |
4,15 |
|
|
МКПВ20/3С2Р1 |
10,0 |
0,5-12,5 |
||||
|
20,0 |
2,0-25,0 |
|||||
|
32,0 |
5,0-35,0 |
|||||
|
МКПВ32/3С2Р |
32 |
6,3 |
0,3-0,7 |
320,0 |
5,95 |
|
|
МКПВ32/3С2Р1 |
10,0 |
0,5-12,5 |
||||
|
МКПВ32/3С2Р2 |
20,0 |
2,0-25,0 |
||||
|
МКПВ32/3С2Р3 |
32,0 |
5,0-35,0 |
||||
|

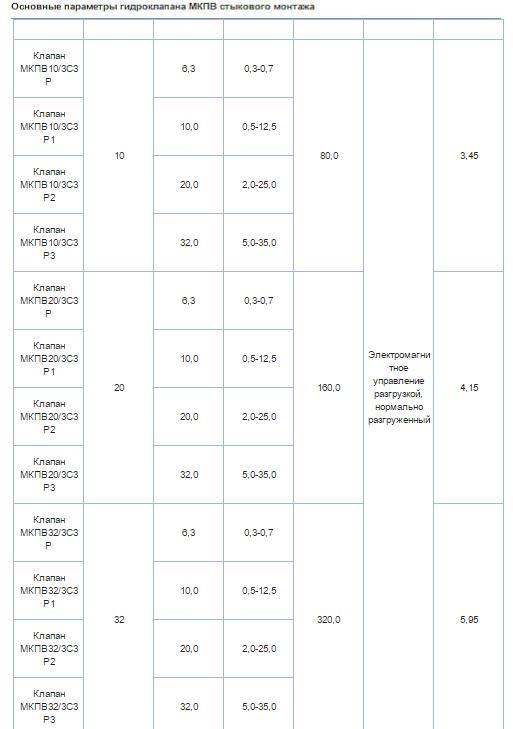

МКПВ10/3С3Р |
10 |
6,3 |
0,3-0,7 |
80,0 |
Электромагнитное управление разгрузкой, нормально разгруженный |
3,45 |
|
МКПВ10/3С3Р1 |
10,0 |
0,5-12,5 |
||||
|
МКПВ10/3С3Р2 |
20,0 |
2,0-25,0 |
||||
|
МКПВ10/3С3Р3 |
32,0 |
5,0-35,0 |
||||
|
МКПВ20/3С3Р |
20 |
6,3 |
0,3-0,7 |
160,0 |
4,15 |
|
|
МКПВ20/3С3Р1 |
10,0 |
0,5-12,5 |
||||
|
МКПВ20/3С3Р2 |
20,0 |
2,0-25,0 |
||||
|
МКПВ20/3С3Р3 |
32,0 |
5,0-35,0 |
||||
|
МКПВ32/3С3Р |
32 |
6,3 |
0,3-0,7 |
320,0 |
5,95 |
|
|
МКПВ32/3С3Р1 |
10,0 |
0,5-12,5 |
||||
|
МКПВ32/3С3Р2 |
20,0 |
2,0-25,0 |
||||
|
МКПВ32/3С3Р3 |
32,0 |
5,0-35,0 |
||||
|

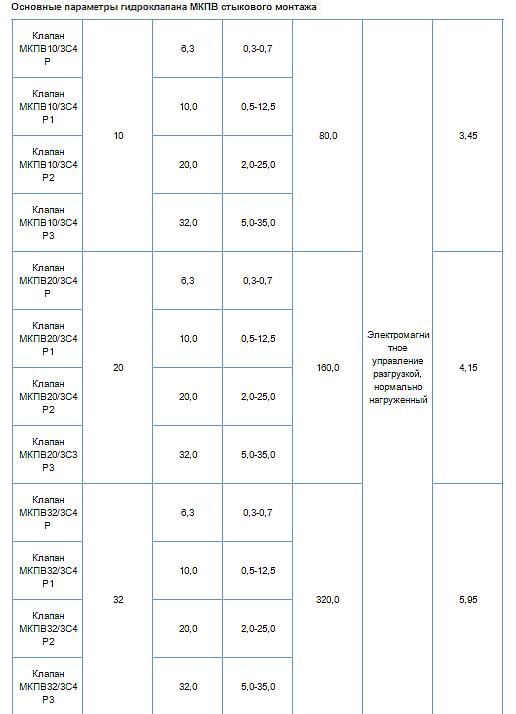

МКПВ10/3С4Р |
10 |
6,3 |
0,3-0,7 |
80,0 |
Электромагнитное управление разгрузкой, нормально нагруженный |
3,45 |
|
МКПВ10/3С4Р1 |
10,0 |
0,5-12,5 |
||||
|
МКПВ10/3С4Р2 |
20,0 |
2,0-25,0 |
||||
|
МКПВ10/3С4Р3 |
32,0 |
5,0-35,0 |
||||
|
МКПВ20/3С4Р |
20 |
6,3 |
0,3-0,7 |
