МКПВ 10/3 С3 Р3 Гидроклапан предохранительный МКПВ 10/3 С3 Р3 в наличии. Купить с гарантией производителя в ТД УралГидроМаш. Характеристики, цены. Доставка до ТК - бесплатно! МКПВ 10/3 С3 Р3 МКПВ 10/3 С3 Р3
Поделиться:

МКПВ 10/3 С3 Р3

Гидроклапаны предохранительные МКПВ 10/3С, МКПВ 20/3С, МКПВ 32/3С стыкового монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем.
Область применения гидроклапанов МКПВ - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
Основные характеристики гидроклапана МКПВ-10/3 С, МКПВ-20/3 С, МКПВ-32/3 С:
- гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 , при температуре от +10 до +70 °С.
- вид присоединения - стыковой монтаж
Предохранительные клапаны давления непрямого действия типа МКПВ существуют стыкового и трубного монтажа. На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ для стыкового монтажа.
Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.
Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.
Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики:

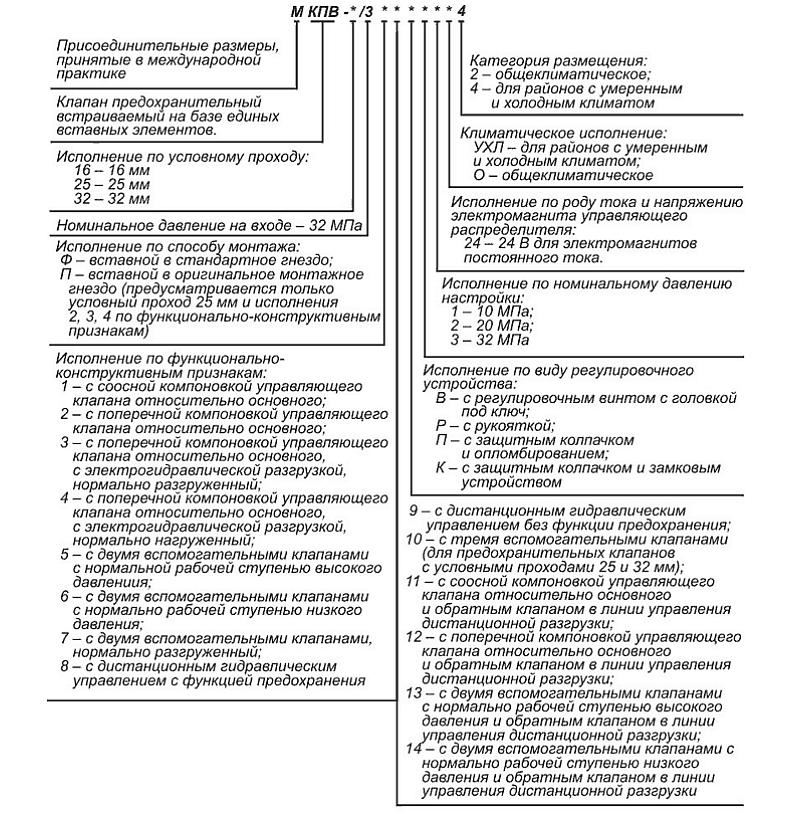

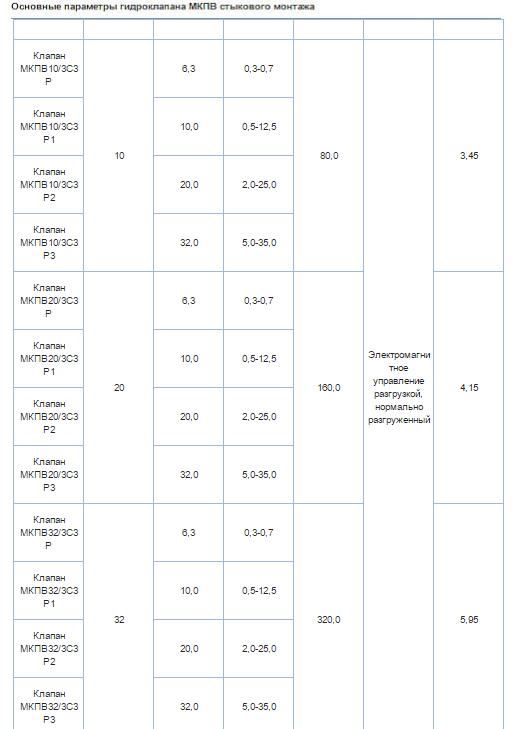

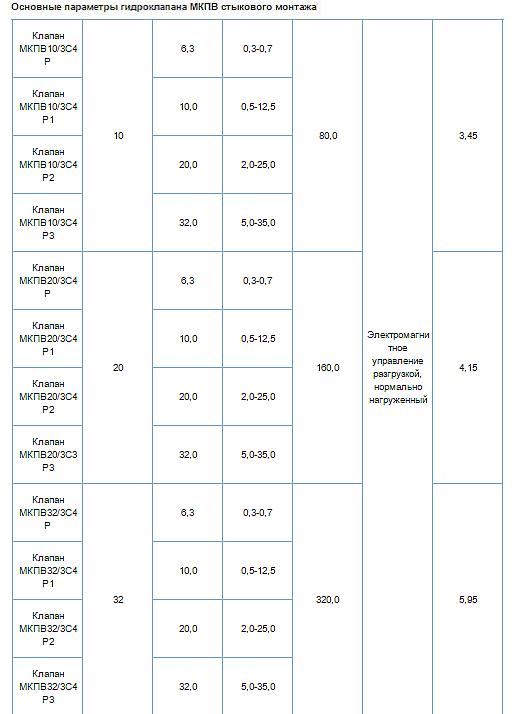

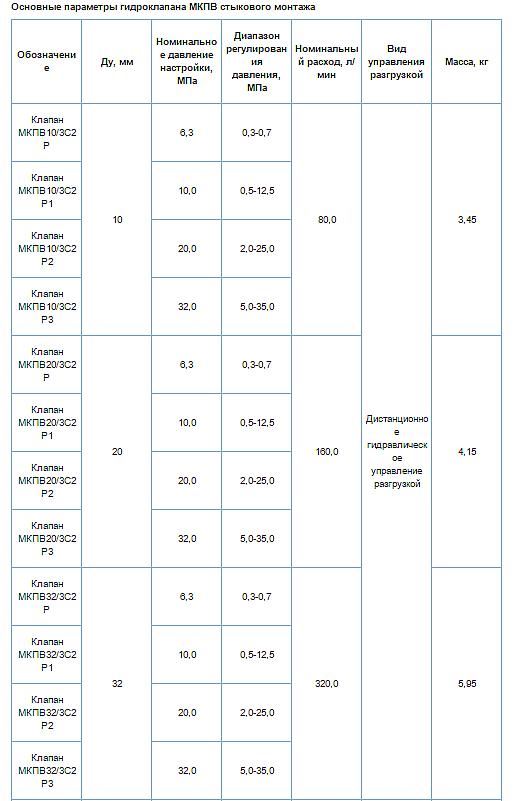

Основные параметры гидроклапана МКПВ трубного монтажа

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг
Клапан МКПВ10/3Т2Р 10 6,3 0,3-0,7 80,0 Дистанционное гидравлическое управление разгрузкой 3,45
Клапан МКПВ10/3Т2Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т2Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т2Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т2Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т2Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т2Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т2Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т2Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т2Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т2Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т2Р3 32,0 5,0-35,0
Клапан МКПВ10/3Т3Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально разгруженный 3,45
Клапан МКПВ10/3Т3Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т3Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т3Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т3Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т3Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т3Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т3Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т3Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ10/3Т4Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально нагруженный 3,45
Клапан МКПВ10/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ10/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ10/3Т4Р3 32,0 5,0-35,0
Клапан МКПВ20/3Т4Р 20 6,3 0,3-0,7 160,0 4,15
Клапан МКПВ20/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ20/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ20/3Т3Р3 32,0 5,0-35,0
Клапан МКПВ32/3Т4Р 32 6,3 0,3-0,7 320,0 5,95
Клапан МКПВ32/3Т4Р1 10,0 0,5-12,5
Клапан МКПВ32/3Т4Р2 20,0 2,0-25,0
Клапан МКПВ32/3Т4Р3 32,0 5,0-35,0

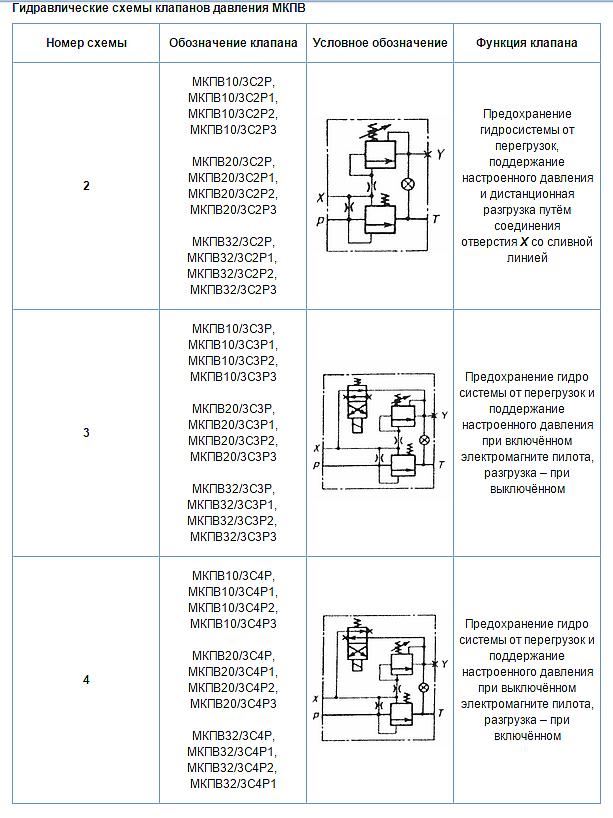

Гидравлические схемы клапанов давления МКПВ трубного монтажа

Номер схемы Обозначение клапана Условное обозначение Функция клапана
2 МКПВ10/3Т2Р,
МКПВ10/3Т2Р1,
МКПВ10/3Т2Р2,
МКПВ10/3Т2Р3

МКПВ20/3Т2Р,
МКПВ20/3Т2Р1,
МКПВ20/3Т2Р2,
МКПВ20/3Т2Р3

МКПВ32/3Т2Р,
МКПВ32/3Т2Р1,
МКПВ32/3Т2Р2,
МКПВ32/3Т2Р3
  Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
3 МКПВ10/3Т2Р,
МКПВ10/3Т3Р1,
МКПВ10/3Т3Р2,
МКПВ10/3Т3Р3

МКПВ20/3Т3Р,
МКПВ20/3Т3Р1,
МКПВ20/3Т3Р2,
МКПВ20/3Т3Р3

МКПВ32/3Т3Р,
МКПВ32/3Т3Р1,
МКПВ32/3Т3Р2,
МКПВ32/3Т3Р3
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка при выключённом
4 МКПВ10/3Т2Р,
МКПВ10/3Т4Р1,
МКПВ10/3Т4Р2,
МКПВ10/3Т4Р3

МКПВ20/3Т4Р,
МКПВ20/3Т4Р1,
МКПВ20/3Т4Р2,
МКПВ20/3Т4Р3

МКПВ32/3Т4Р,
МКПВ32/3Т4Р1,
МКПВ32/3Т4Р2,
МКПВ32/3Т4Р3
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка при включённом

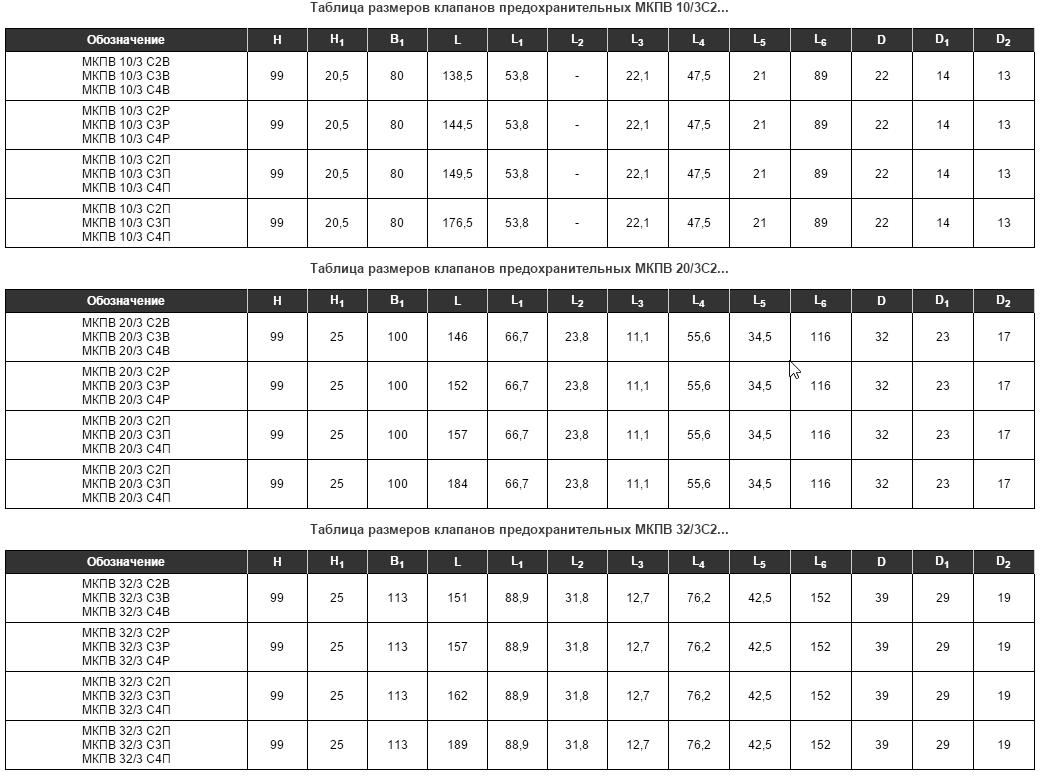

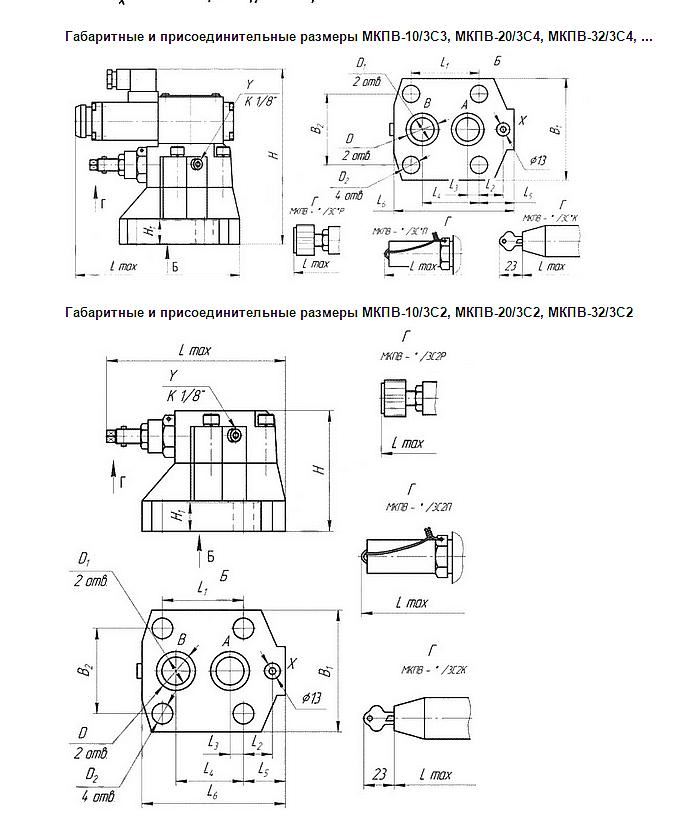

Габаритные и присоединительные размеры МКПВ

Шифр H, не более H1 ±12,1 B1 не более L, не более L1 L2 ±0,1 L3 ±0,1 L4 ±0,1 L5 ±12/2 L6 h14 D H11 D1 h14 D2 h14
МКПВ-10/3С2В
МКПВ-10/3С3В
МКПВ-10/3С4В
99 20,5 80 138,5

53,8

-

22,1

47,5 21 89 22 14 13
МКПВ-10/3С2Р
МКПР-10/3С3В
МКПР-10/3С4В
144,5
МКПВ-10/3С2П
МКПП-10/3С3В
МКПП-10/3С4В
149,5
МКПВ-10/3С2К
МКПВ-10/3С3К
МКПВ-10/3С4К
176,5
МКПВ-20/3С2В
МКПВ-20/3С3В
МКПВ-20/3С4В
25 100 146 66,7 23,8 11,1 55,6 34,5 116 32 23 17
МКПВ-20/3С2Р
МКПВ-20/3С3Р
МКПВ-20/3С4Р
152
МКПП-20/3С2В
МКПП-20/3С3В
МКПП-20/3С4В
157
МКПВ-20/3С2К
МКПВ-20/3С3К
МКПВ-20/3С4К
184
МКПВ-32/3С2В
МКПВ-32/3С3В
МКПВ-32/3С4В
113 151 88,9 31,8 12,7 76,2 42,5 152 39 29 19
МКПВ-32/3С2Р
МКПВ-32/3С3Р
МКПВ-32/3С4Р
151
МКПВ-32/3С2П
МКПВ-32/3С3П
МКПВ-32/3С4П
162
МКПВ-32/3С2К
МКПВ-32/3С3К
МКПВ-32/3С4К
189
