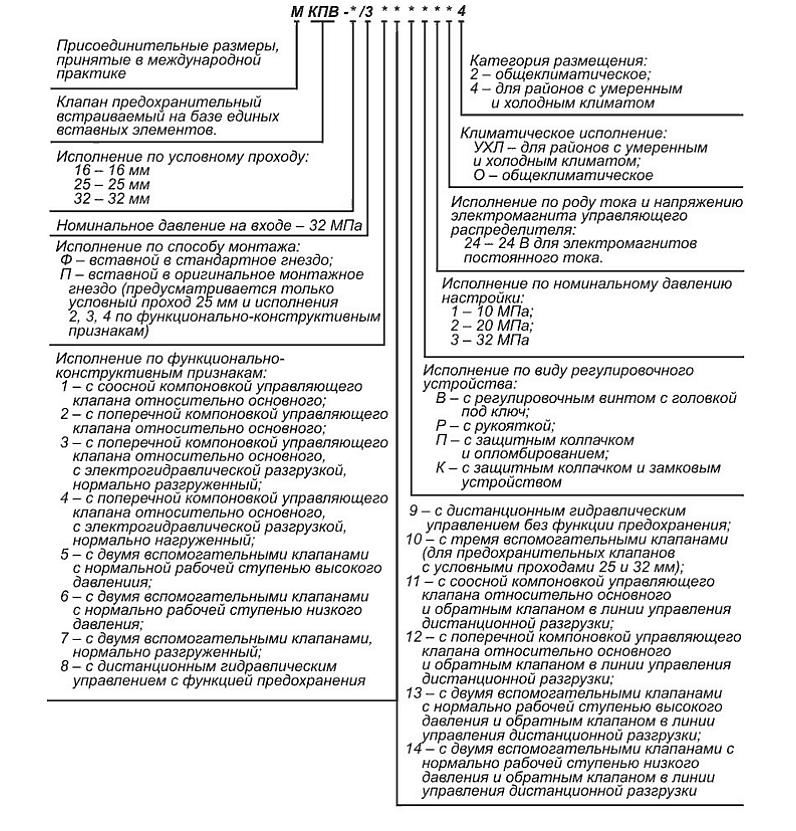

Предохранительные клапаны давления непрямого действия типа МКПВ существуют стыкового и трубного монтажа.
На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ для стыкового монтажа.

Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3.
Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.
Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т.
Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.
Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т.
Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки).

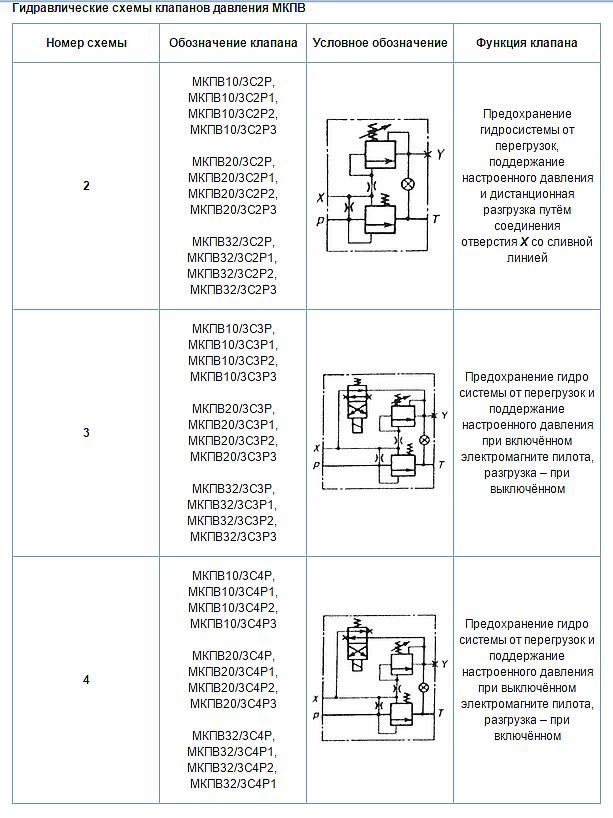

В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

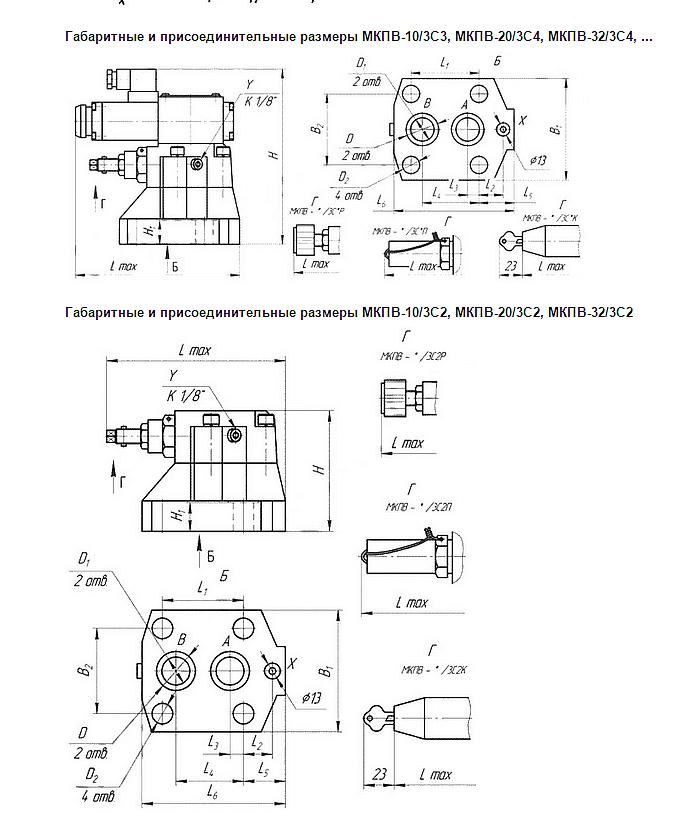

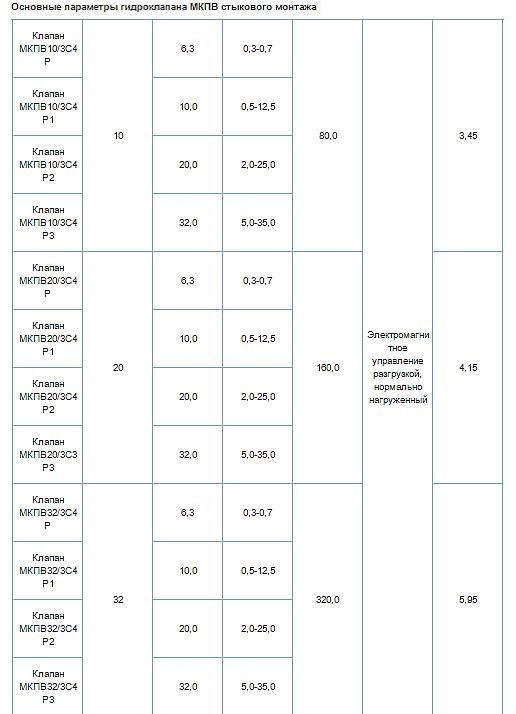

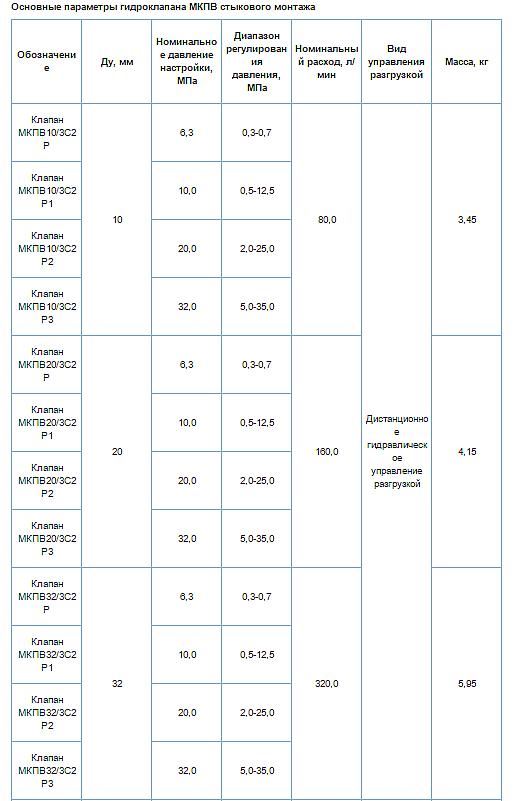

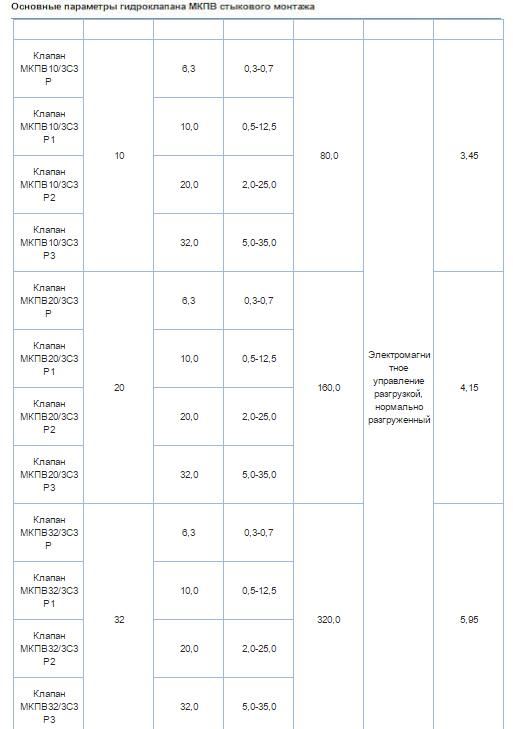

Габаритные и присоединительные размеры МКПВ
| Шифр |
H, не более |
H1 ±12,1 |
B1 не более |
L, не более |
L1 |
L2 ±0,1 |
L3 ±0,1 |
L4 ±0,1 |
L5 ±12/2 |
L6 h14 |
D H11 |
D1 h14 |
D2 h14 |
МКПВ-10/3С2В МКПВ-10/3С3В МКПВ-10/3С4В |
99 |
20,5 |
80 |
138,5 |
53,8
|
- |
22,1
|
47,5 |
21 |
89 |
22 |
14 |
13 |
МКПВ-10/3С2Р МКПР-10/3С3В МКПР-10/3С4В |
144,5 |
МКПВ-10/3С2П МКПП-10/3С3В МКПП-10/3С4В |
149,5 |
МКПВ-10/3С2К МКПВ-10/3С3К МКПВ-10/3С4К |
176,5 |
МКПВ-20/3С2В МКПВ-20/3С3В МКПВ-20/3С4В |
25 |
100 |
146 |
66,7 |
23,8 |
11,1 |
55,6 |
34,5 |
116 |
32 |
23 |
17 |
МКПВ-20/3С2Р МКПВ-20/3С3Р МКПВ-20/3С4Р |
152 |
МКПП-20/3С2В МКПП-20/3С3В МКПП-20/3С4В |
157 |
МКПВ-20/3С2К МКПВ-20/3С3К МКПВ-20/3С4К |
184 |
МКПВ-32/3С2В МКПВ-32/3С3В МКПВ-32/3С4В |
113 |
151 |
88,9 |
31,8 |
12,7 |
76,2 |
42,5 |
152 |
39 |
29 |
19 |
МКПВ-32/3С2Р МКПВ-32/3С3Р МКПВ-32/3С4Р |
151 |
МКПВ-32/3С2П МКПВ-32/3С3П МКПВ-32/3С4П |
162 |
МКПВ-32/3С2К МКПВ-32/3С3К МКПВ-32/3С4К |
189 |
| Шифр |
H, не более |
Lmax |
A1 ±12/2 |
A2 ±12/2 |
D-7H |
| МКПВ-10/3Т2В |
123 |
146,2 |
55,5 |
51 |
М27х2 |
| МКПВ-10/3Т2Р |
152,5 |
| МКПВ-10/3Т2П |
157,5 |
| МКПВ-10/3Т2К |
184,5 |
| МКПВ-20/3Т2В |
131 |
138,5 |
63 |
43 |
М33х2 |
| МКПВ-20/3Т2Р |
144,5 |
| МКПВ-20/3Т2П |
149,5 |
| МКПВ-20/3Т2К |
176,5 |
| МКПВ-32/3Т2В |
134 |
148,5 |
56 |
53 |
М46х2 |
| МКПВ-32/3Т2Р |
154,5 |
| МКПВ-32/3Т2П |
159,5 |
| МКПВ-32/3Т2К |
186,5 |
На ваши вопросы ответит онлайн-консультант, уточнить цену можно по тел. +7 (351) 200-22-88. Продукция в наличии. Звоните!
