МКПВ 20/3 Т2 Р2

Предохранительные гидроклапаны МКПВ 20/3 Т2 Р2трубного монтажа, созданы специально для предохранения гидросистем от излишних нагрузок и повышенного давления, а также для бесперебойного поддержания установленного давления и для разгрузки гидравлической системы.

Основной областью применения является гидропривод прессов и станков, а также машин литейного и литьевого типа.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

К основным характеристикам относится следующее:

основной рабочей жидкостью является минеральное масло, тонкость фильтрации должна быть не менее 40 и не более 80 мкм, кинематическая жидкость не должна превышать 2оо мм2/с и температурный режим должен быть равен от 10-70 градусов выше нуля;
видом присоединения гидроклапана является трубный монтаж.

Клапаны предохранительные для давления, относящиеся к виду непрямого действия типа МКПВ, могут быть представлены в виде трубного и стыкового монтажа.

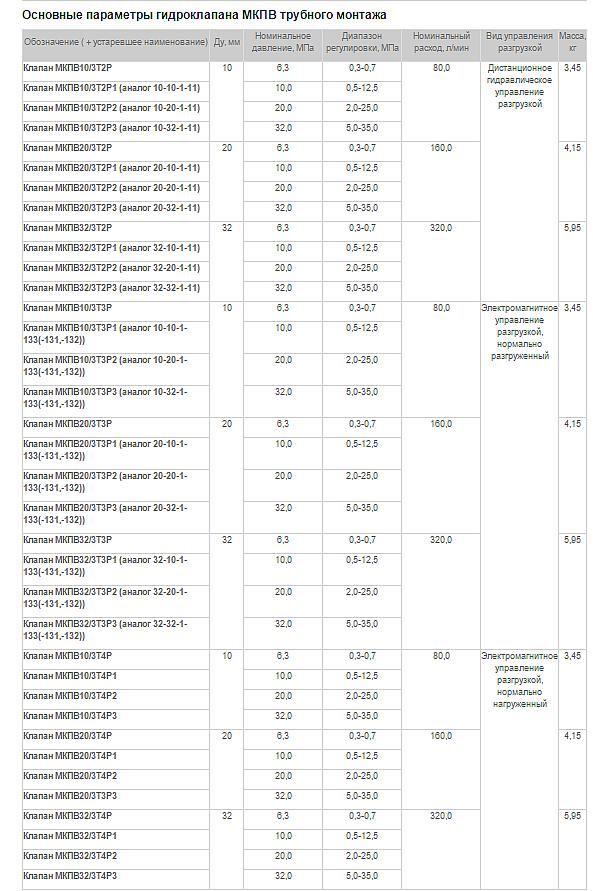

Основные параметры клапана МКПВ трубного монтажа

Обозначение	Ду, мм	Номинальное давление настройки, МПа	Диапазон регулирования давления, МПа	Номинальный расход, л/мин	Вид управления разгрузкой	Масса, кг
МКПВ10/3Т2Р	10	6,3	0,3-0,7	80,0	Дистанционное гидравлическое управление разгрузкой	3,45
МКПВ10/3Т2Р1		10,0	0,5-12,5
МКПВ10/3Т2Р2		20,0	2,0-25,0
МКПВ10/3Т2Р3		32,0	5,0-35,0
МКПВ20/3Т2Р	20	6,3	0,3-0,7	160,0		4,15
МКПВ20/3Т2Р1		10,0	0,5-12,5
МКПВ20/3Т2Р2		20,0	2,0-25,0
МКПВ20/3Т2Р3		32,0	5,0-35,0
МКПВ32/3Т2Р	32	6,3	0,3-0,7	320,0		5,95
МКПВ32/3Т2Р1		10,0	0,5-12,5
МКПВ32/3Т2Р2		20,0	2,0-25,0
МКПВ32/3Т2Р3		32,0	5,0-35,0
МКПВ10/3Т3Р	10	6,3	0,3-0,7	80,0	Электромагнитное управление разгрузкой, нормально разгруженный	3,45
МКПВ10/3Т3Р1		10,0	0,5-12,5
МКПВ10/3Т3Р2		20,0	2,0-25,0
МКПВ10/3Т3Р3		32,0	5,0-35,0
МКПВ20/3Т3Р	20	6,3	0,3-0,7	160,0		4,15
МКПВ20/3Т3Р1		10,0	0,5-12,5
МКПВ20/3Т3Р2		20,0	2,0-25,0
МКПВ20/3Т3Р3		32,0	5,0-35,0
МКПВ32/3Т3Р	32	6,3	0,3-0,7	320,0		5,95
МКПВ32/3Т3Р1		10,0	0,5-12,5
МКПВ32/3Т3Р2		20,0	2,0-25,0
МКПВ32/3Т3Р3		32,0	5,0-35,0
МКПВ10/3Т4Р	10	6,3	0,3-0,7	80,0	Электромагнитное управление разгрузкой, нормально нагруженный	3,45
МКПВ10/3Т4Р1		10,0	0,5-12,5
МКПВ10/3Т4Р2		20,0	2,0-25,0
МКПВ10/3Т4Р3		32,0	5,0-35,0
МКПВ20/3Т4Р	20	6,3	0,3-0,7	160,0		4,15
МКПВ20/3Т4Р1		10,0	0,5-12,5
МКПВ20/3Т4Р2		20,0	2,0-25,0
МКПВ20/3Т3Р3		32,0	5,0-35,0
МКПВ32/3Т4Р	32	6,3	0,3-0,7	320,0		5,95
МКПВ32/3Т4Р1		10,0	0,5-12,5
МКПВ32/3Т4Р2		20,0	2,0-25,0
МКПВ32/3Т4Р3		32,0	5,0-35,0

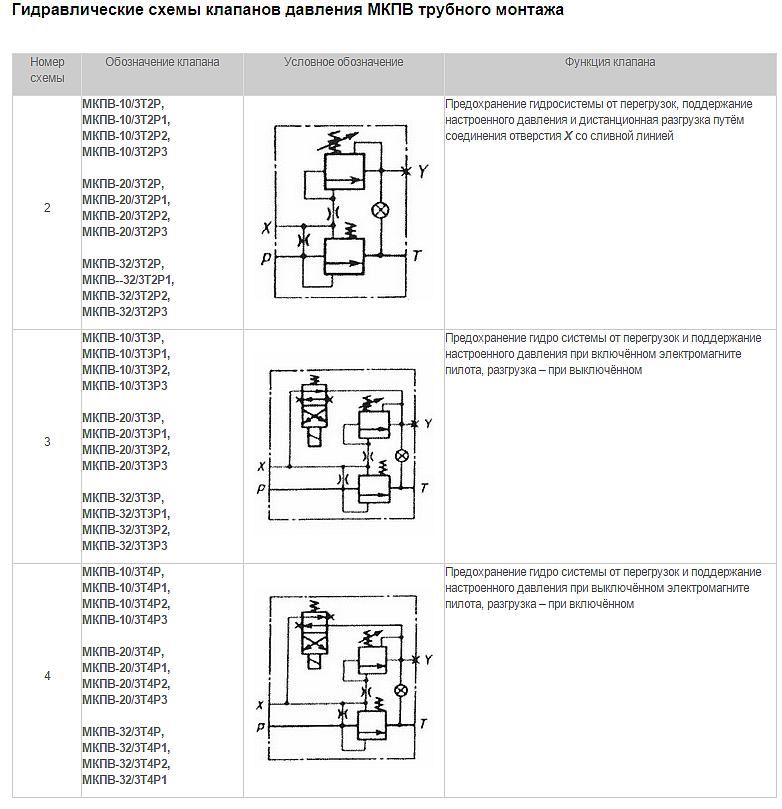

Гидравлические схемы клапанов давления МКПВ трубного монтажа

Номер схемы	Обозначение клапана	Функция клапана
2	МКПВ10/3Т2Р, МКПВ10/3Т2Р1, МКПВ10/3Т2Р2, МКПВ10/3Т2Р3 МКПВ20/3Т2Р, МКПВ20/3Т2Р1, МКПВ20/3Т2Р2, МКПВ20/3Т2Р3 МКПВ32/3Т2Р, МКПВ32/3Т2Р1, МКПВ32/3Т2Р2, МКПВ32/3Т2Р3	Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
3	МКПВ10/3Т2Р, МКПВ10/3Т3Р1, МКПВ10/3Т3Р2, МКПВ10/3Т3Р3 МКПВ20/3Т3Р, МКПВ20/3Т3Р1, МКПВ20/3Т3Р2, МКПВ20/3Т3Р3 МКПВ32/3Т3Р, МКПВ32/3Т3Р1, МКПВ32/3Т3Р2, МКПВ32/3Т3Р3	Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка при выключённом
4	МКПВ10/3Т2Р, МКПВ10/3Т4Р1, МКПВ10/3Т4Р2, МКПВ10/3Т4Р3 МКПВ20/3Т4Р, МКПВ20/3Т4Р1, МКПВ20/3Т4Р2, МКПВ20/3Т4Р3 МКПВ32/3Т4Р, МКПВ32/3Т4Р1, МКПВ32/3Т4Р2, МКПВ32/3Т4Р3	Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка при включённом

Габаритные и присоединительные размеры МКПВ

Шифр	H, не более	H₁ ±12,1	B₁ не более	L, не более	L₁	L₂ ±0,1	L₃ ±0,1	L₄ ±0,1	L₅ ±12/2	L₆ h14	D H11	D₁ h14	D₂ h14
МКПВ-10/3С2В МКПВ-10/3С3В МКПВ-10/3С4В	99	20,5	80	138,5	53,8	-	22,1	47,5	21	89	22	14	13
МКПВ-10/3С2Р МКПР-10/3С3В МКПР-10/3С4В				144,5
МКПВ-10/3С2П МКПП-10/3С3В МКПП-10/3С4В				149,5
МКПВ-10/3С2К МКПВ-10/3С3К МКПВ-10/3С4К				176,5
МКПВ-20/3С2В МКПВ-20/3С3В МКПВ-20/3С4В		25	100	146	66,7	23,8	11,1	55,6	34,5	116	32	23	17
МКПВ-20/3С2Р МКПВ-20/3С3Р МКПВ-20/3С4Р				152
МКПП-20/3С2В МКПП-20/3С3В МКПП-20/3С4В				157
МКПВ-20/3С2К МКПВ-20/3С3К МКПВ-20/3С4К				184
МКПВ-32/3С2В МКПВ-32/3С3В МКПВ-32/3С4В			113	151	88,9	31,8	12,7	76,2	42,5	152	39	29	19
МКПВ-32/3С2Р МКПВ-32/3С3Р МКПВ-32/3С4Р				151
МКПВ-32/3С2П МКПВ-32/3С3П МКПВ-32/3С4П				162
МКПВ-32/3С2К МКПВ-32/3С3К МКПВ-32/3С4К				189

Шифр	H, не более	L_max	A₁ ±12/2	A₂ ±12/2	D-7H
МКПВ-10/3Т2В	123	146,2	55,5	51	М27х2
МКПВ-10/3Т2Р		152,5
МКПВ-10/3Т2П		157,5
МКПВ-10/3Т2К		184,5
МКПВ-20/3Т2В	131	138,5	63	43	М33х2
МКПВ-20/3Т2Р		144,5
МКПВ-20/3Т2П		149,5
МКПВ-20/3Т2К		176,5
МКПВ-32/3Т2В	134	148,5	56	53	М46х2
МКПВ-32/3Т2Р		154,5
МКПВ-32/3Т2П		159,5
МКПВ-32/3Т2К		186,5
