Гидроклапан МКПВ 32/3 С2 Р3 Гидроклапан предохранительный МКПВ 32/3 С2 Р3 в наличии. Купить с гарантией производителя в ТД УралГидроМаш. Характеристики, цены. Доставка до ТК - бесплатно! Гидроклапан МКПВ 32/3 С2 Р3 Гидроклапан МКПВ 32/3 С2 Р3
Поделиться:

Гидроклапан МКПВ 32/3 С2 Р3

Гидроклапаны предохранительные МКПВ 10/3С, МКПВ 20/3С, МКПВ 32/3С стыкового монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем.


Область применения гидроклапанов МКПВ - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.


Основные характеристики гидроклапана МКПВ-10/3 С, МКПВ-20/3 С, МКПВ-32/3 С:
- гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 , при температуре от +10 до +70 °С.
- вид присоединения - стыковой монтаж

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

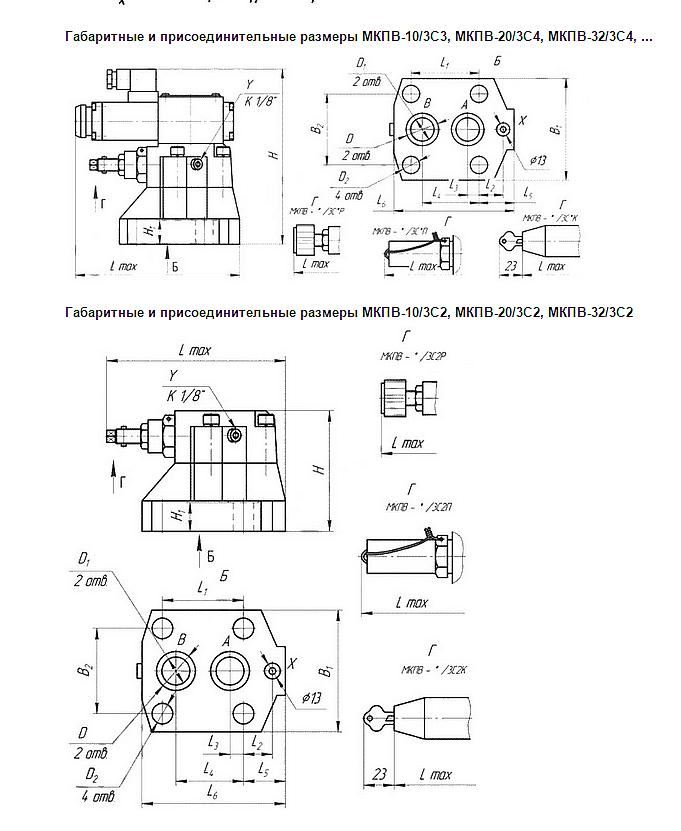

Предохранительные клапаны давления непрямого действия типа МКПВ существуют стыкового и трубного монтажа. На рисунке ниже показана конструкция предохранительного клапана давления непрямого действия МКПВ для стыкового монтажа.


Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т.

Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.


Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.


Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т.

Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.


В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки).

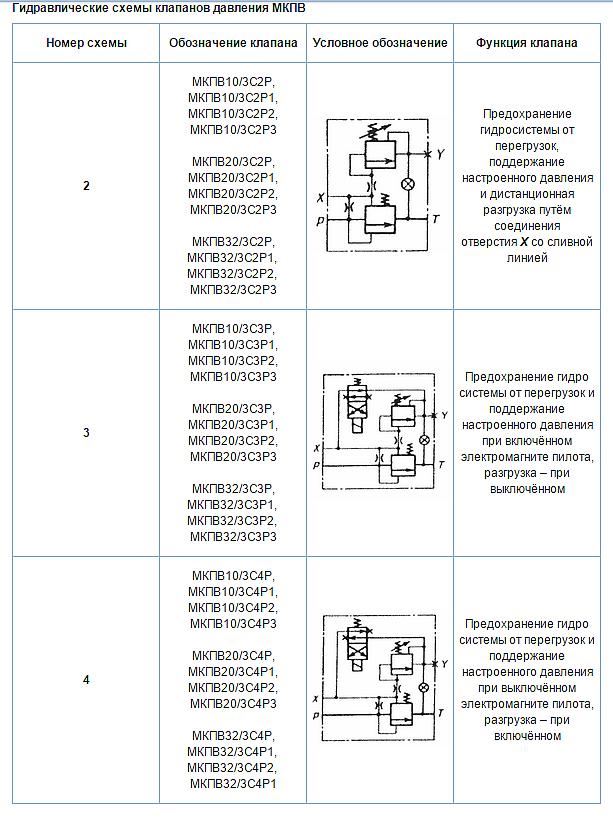

В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

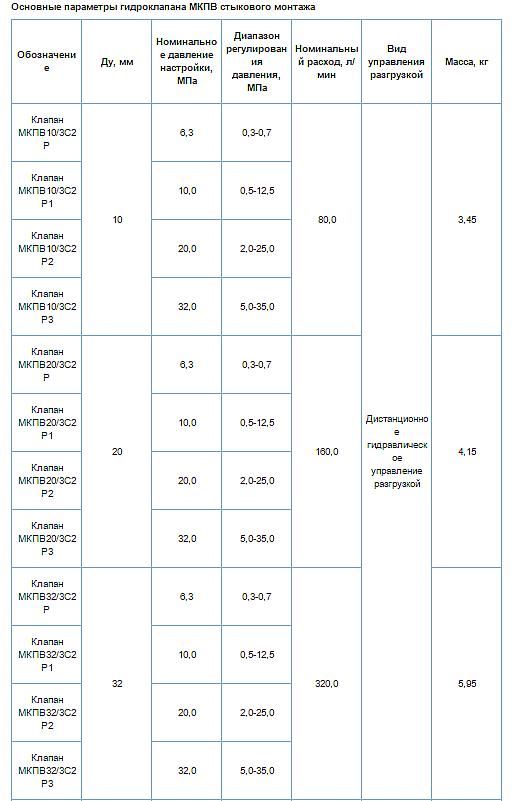

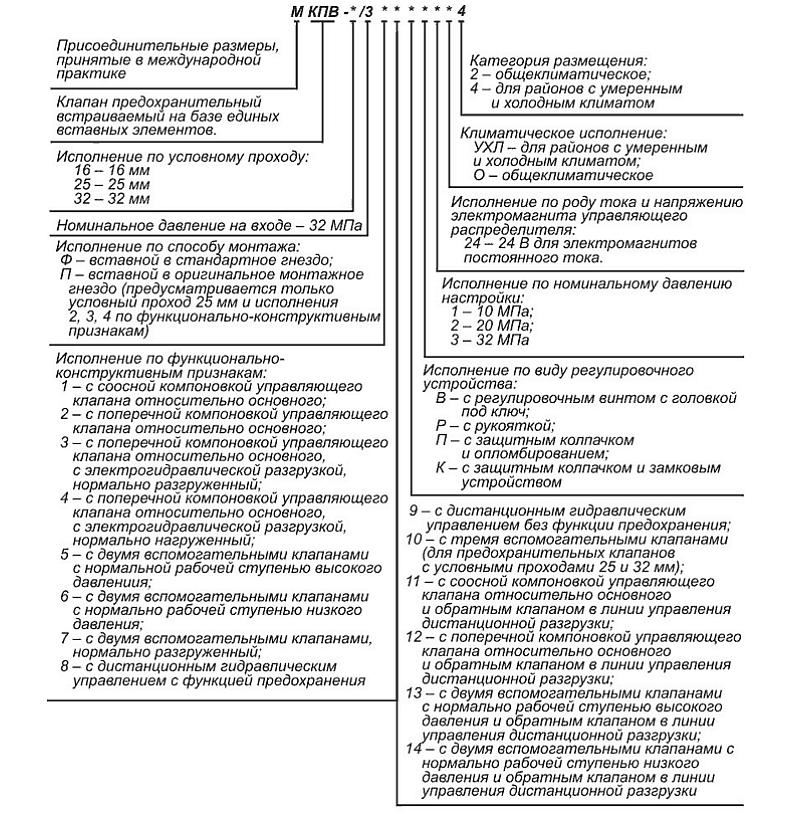

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг

Клапан МКПВ10/3С2Р

10

6,3

0,3-0,7

80,0

Дистанционное гидравлическое управление разгрузкой

3,45

Клапан МКПВ10/3С2Р1

10,0

0,5-12,5

Клапан МКПВ10/3С2Р2

20,0

2,0-25,0

Клапан МКПВ10/3С2Р3

32,0

5,0-35,0

Клапан МКПВ20/3С2Р

20

6,3

0,3-0,7

160,0

4,15

Клапан МКПВ20/3С2Р1

10,0

0,5-12,5

Клапан МКПВ20/3С2Р2

20,0

2,0-25,0

Клапан МКПВ20/3С2Р3

32,0

5,0-35,0

Клапан МКПВ32/3С2Р

32

6,3

0,3-0,7

320,0

5,95

Клапан МКПВ32/3С2Р1

10,0

0,5-12,5

Клапан МКПВ32/3С2Р2

20,0

2,0-25,0

Клапан МКПВ32/3С2Р3

32,0

5,0-35,0

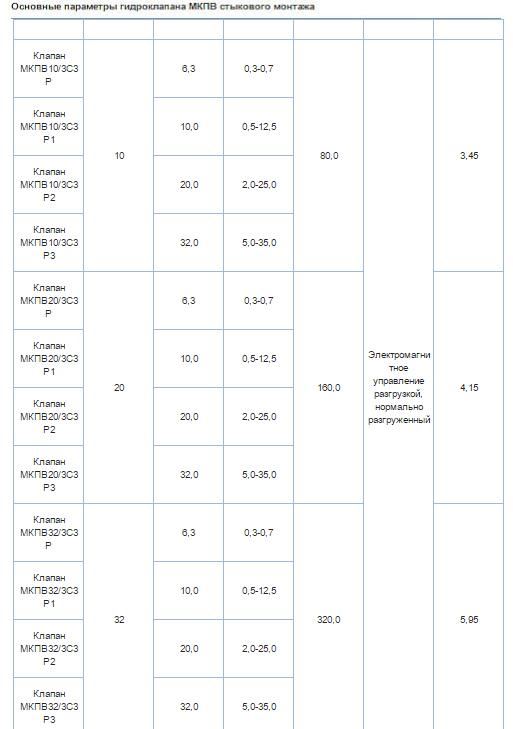

Клапан МКПВ10/3С3Р

10

6,3

0,3-0,7

80,0

Электромагнитное управление разгрузкой, нормально разгруженный

3,45

Клапан МКПВ10/3С3Р1

10,0

0,5-12,5

Клапан МКПВ10/3С3Р2

20,0

2,0-25,0

Клапан МКПВ10/3С3Р3

32,0

5,0-35,0

Клапан МКПВ20/3С3Р

20

6,3

0,3-0,7

160,0

4,15

Клапан МКПВ20/3С3Р1

10,0

0,5-12,5

Клапан МКПВ20/3С3Р2

20,0

2,0-25,0

Клапан МКПВ20/3С3Р3

32,0

5,0-35,0

Клапан МКПВ32/3С3Р

32

6,3

0,3-0,7

320,0

5,95

Клапан МКПВ32/3С3Р1

10,0

0,5-12,5

Клапан МКПВ32/3С3Р2

20,0

2,0-25,0

Клапан МКПВ32/3С3Р3

32,0

5,0-35,0

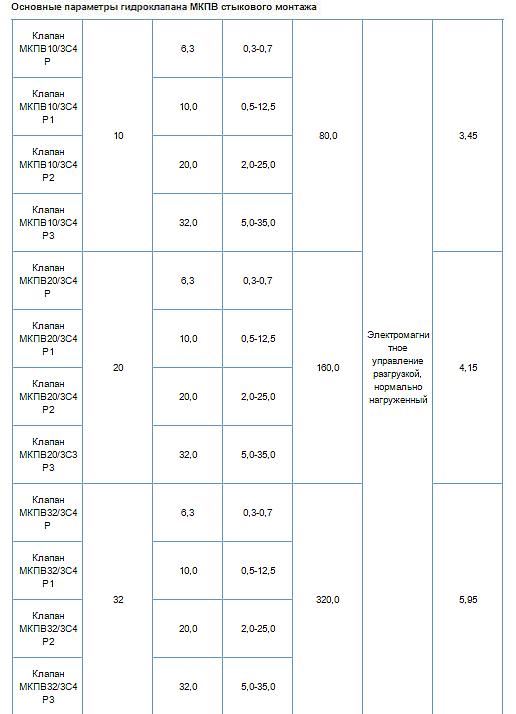

Клапан МКПВ10/3С4Р

10

6,3

0,3-0,7

80,0

Электромагнитное управление разгрузкой, нормально нагруженный

3,45

Клапан МКПВ10/3С4Р1

10,0

0,5-12,5

Клапан МКПВ10/3С4Р2

20,0

2,0-25,0

Клапан МКПВ10/3С4Р3

32,0

5,0-35,0

Клапан МКПВ20/3С4Р

20

6,3

0,3-0,7
