Гидроклапан МКРВ 20/3 Т2Р3 Гидроклапан редукционный МКРВ 20/3 Т2Р3 в наличии в Челябинске в ТД УралГидроМаш. Купить с гарантией производителя. Характеристики, цены. Доставка до ТК - бесплатно! Гидроклапан МКРВ 20/3 Т2Р3 Гидроклапан МКРВ 20/3 Т2Р3
Поделиться:

Гидроклапан МКРВ 20/3 Т2Р3

  • гидравлический клапан
  • клапан управляющий давлением
  • редукционный
  • трубного монтажа
  • прямого действия
  • номинальным давлением на входе 32 МПа



Обеспечивает постоянное давление на выходе из клапана с целью поддержания в отводимом потоке более низкого давления, чем в подводимом.

Используется в гидросистемах и гидропередачах в качестве автоматического регулирующего устройства.

Применение клапана МКРВ 20/3 Т2Р3

  1. Упрощает изготовление гидравлических приводов
  2. Позволяет предельно сократить в гидросистеме количество трубопроводов
  3. Способствует созданию благоприятных условий для модернизации оборудования



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

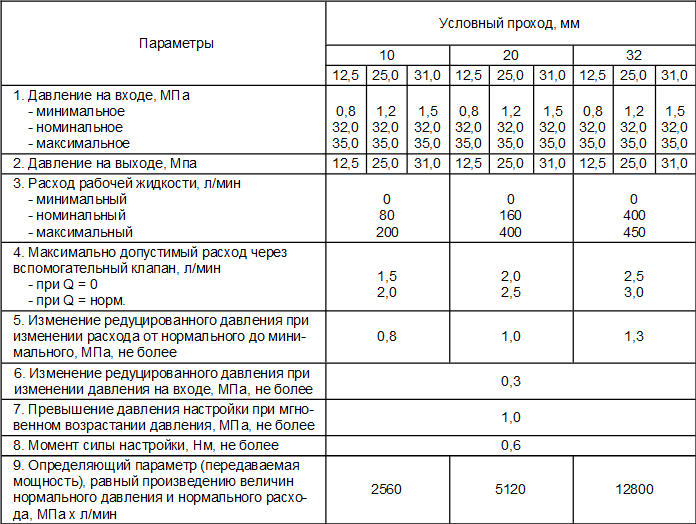

Техническая информация по редукционным клапанам МКРВ.../3Т



Обозначение Ду, мм
/
Резьба
Номинальное / минимальное давление на входе, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Масса, кг
МКРВ10/3Т2Р1 10
/
М27х2
10,0 / 0,35 0,3-12,5 80,0 4,65
МКРВ10/3Т2Р2 20,0 / 0,55 0,5-23,0
МКРВ10/3Т2Р3 32,0 / 0,85 0,8-34,0
МКРВ20/3Т2Р1 20
/
М33х2
10,0 / 0,35 0,3-12,5 160,0 5,15
МКРВ20/3Т2Р2 20,0 / 0,55 0,5-23,0
МКРВ20/3Т2Р3 32,0 / 0,85 0,8-34,0
МКРВ32/3Т2Р1 32
/
М48х2
10,0 / 0,35 0,3-12,5 320,0 7,15
МКРВ32/3Т2Р2 20,0 / 0,55 0,5-23,0
МКРВ32/3Т2Р3 32,0 / 0,85 0,8-34,0



  • с рукояткой в качестве регулировочного устройства
  • для районов с умеренным и холодным климатом



Принцип работы клапана

МКРВ 20/3 Т2Р3 состоит из следующих основных деталей и узлов:

  • корпуса,
  • гильзы,
  • клапана,
  • 2-ух пробок,
  • пружины,
  • вспомогательного клапана.

Устройство и принцип работы М-КР и МКРВ не отличаются, только МКРВ более чувствительны к загрязнениям, т.е. более требовательны к чистоте масла.

Есть различие в присоединительных размерах

гидроклапанов М-КР 10-10-1, М-КР 10-20-1, М-КР 10-32-1, М-КР 10-10-2, М-КР 10-20-2, М-КР 10-32-2, М-КР 20-10-2, М-КР 20-20-2, М-КР 20-32-2, М-КР 32-10-2, М-КР 32-20-2, М-КР 32-32-2

и клапанов МКРВ 10/3 МР1МКРВ 10/3 МР2, МКРВ 10/3 МР3, МКРВ 10/3 С2Р1, МКРВ 10/3 С2Р2, МКРВ 10/3 С2Р3МКРВ 20/3 С2Р1МКРВ 20/3 С2Р2МКРВ 20/3 С2Р3МКРВ 20/3 Т2Р1, МКРВ 20/3 Т2Р2, МКРВ 20/3 Т2Р3.

Гидроклапанов М-КР нет в модульном исполнении.
