Гидрораспределитель KV-4/3-5KO-10-G6

  • Гидрораспределители золотниковые
  • Четырёхлинейные трёхпозиционные (4/3)
  • С непосредственным управлением от электромагнита
  • Изменяют направление потока рабочей жидкости
  • Диаметр условного прохода 10 мм
  • Снабжены кнопкой ручного управления
  1. KV-4/3-5K0-6-1 (110AC, 230AC)
  2. KV-4/3-5K0-6-2 (110AC, 230AC)
  3. KV-4/3-5K0-6-3 (110AC, 230AC)
  4. KV-4/2-5K0-6-4 (110AC, 230AC)
  5. KV-4/3-5K0-6-6 (110AC, 230AC)
  6. KV-4/3-5K0-10-1 (110AC,230AC)
  7. KV-4/3-5K0-10-2 (110AC,230AC)
  8. KV-4/3-5K0-10-3 (110AC,230AC)
  9. KV-4/2-5K0-10-6 (110AC,230AC)





ЦЕНА: 10 000 руб.

Гидрораспределитель KV-4/3-5KO-10-G6: технические характеристики

Наименование характеристики Значение
Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар
Пост. ток Перем. ток
350
210
350
210
Максимальный расход л/мин 120 120
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; VDMA 24568; HETG; HEPG
Диапазон температур рабочей жидкости ºС -20 ... +70
Температура окружающей среды ºС до +50
Диапазон вязкостей жидкости мм²/с 15 ...380
Частота переключений 1/ч 15000
Загрязнённость жидкости класс 8 по NAS 1638
Время выдерживания в переключенном состоянии длительное
(t катушки до +180 °С)
Масса 4/3 кг 7,3
Масса 4/2 кг 6,5

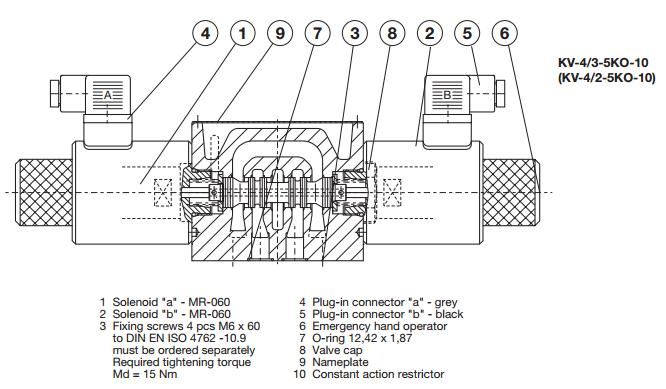

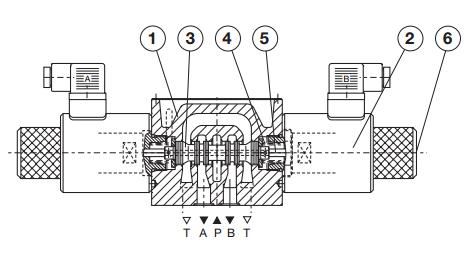

Строение гидрораспределителя KV 4/3 5KO 10 G6

корпус (1)

золотник управления (3)

один или два электромагнита (2) с возвратными пружинами (4).

Принцип действия гидрораспределителей KV-4/3-5KO-10-G6 здесь.

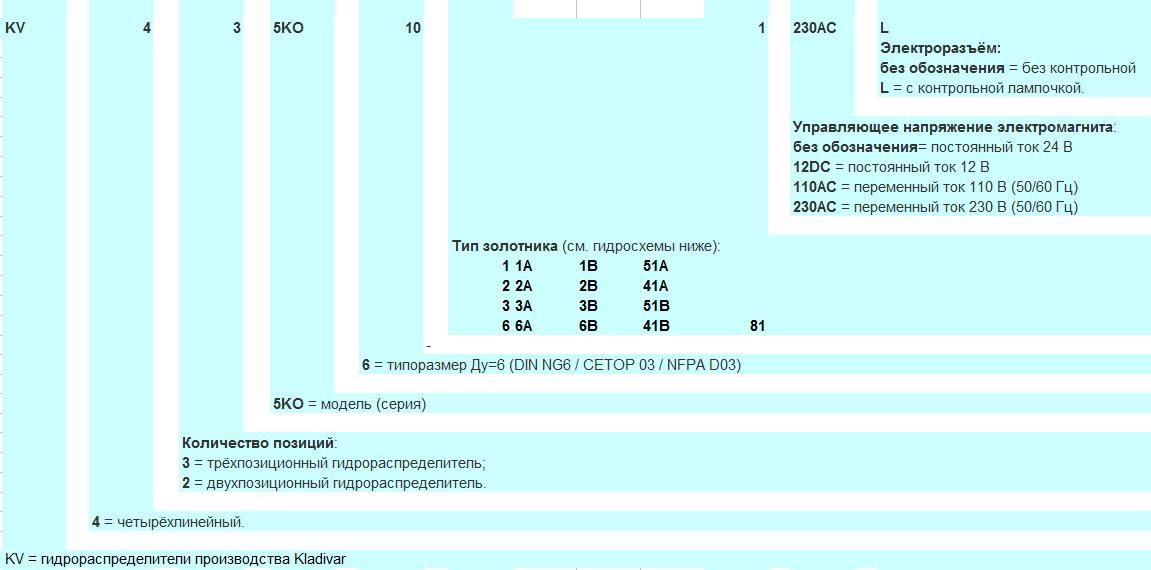

Структура условного обозначения KV 4/3 5KO 10 G6

KV-4/3-5KO-10-1 230AC L

KV = гидрораспределители производства Kladivar

4 = четырёхлинейный.

Количество позиций:
3 = трёхпозиционный гидрораспределитель;
2 = двухпозиционный гидрораспределитель

5KO = модель (серия)

10 = типоразмер Ду=10 (DIN NG6 / CETOP 04 / NFPA D04)

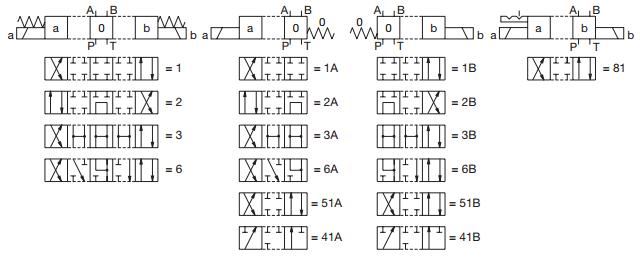

Тип золотника (см. гидросхемы ниже):

 1  1A  1B  51А  81
 2  2А  2В  41А
3 51В
6 41В

Управляющее напряжение электромагнита:
без обозначения = постоянный ток 24 В
12DC = постоянный ток 12 В
110AC = переменный ток 110 В (50/60 Гц)
230AC = переменный ток 230 В (50/60 Гц)

Электроразъём:
без обозначения = без контрольной лампочки
L = с контрольной лампочкой.

Уточнения:

  1. Присоединительные размеры по ISO 4401, DIN 24340, штепсельный разъём для электромагнитов соответствует ISO 4400.
  2. Если гидрораспределитель снабжён кнопкой ручного управления, в коде заказа перед типом золотника необходимо указать параметр G.



Схемы гидравлические, чертежи смотрите ниже в галерее изображений.
