Фильтр напорный 1ФГМ32-25М

  • группа напорных фильтров
  • с индикатором загрязненности
  • 12мм - габарит 1
  • Номинальное давление 32 МПа
  • Тонкость фильтрации - 25 мкм
  • Тип резьбы на входном и выходном отверстиях фильтра - метрическая (М)
  • Тех. условия - ТУ2.053.022 5228.030-90.

Напорный фильтр с индикатором загрязненности 1 ФГМ 32-25 М

Служит для очистки от механических примесей минеральных масел.

Используется в механизмах, где применяется гидропривод:

  1. в металлорежущих,
  2. деревообрабатывающих станках,
  3. кузнечно-прессовом оборудовании,
  4. литейных,
  5. строительно-дорожных,
  6. с/х машинах.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Технические характеристики 1ФГМ32-25М

Наименование характеристики Значение
Номинальное давление 32 МПа
Номинальный расход 40л/мин
Габарит 2
Условный проход 12 мм
Тонкость фильтрации 25 мкм
Вид присоединительной резьбы метрическая (М)

Параметры индикатора загрязнённости

Наименование характеристики Значение
Тип фильтра  1ФГМ32-10М(К)
Обозначение фильтроэлемента 1ФГМ-10
Обозначение фильтроэлемента с поддерживающей сеткой  С1ФГМ-10
Тонкость фильтрации   10 мкм
Номинальный расход  40 л/мин
Условный проход  12 мм

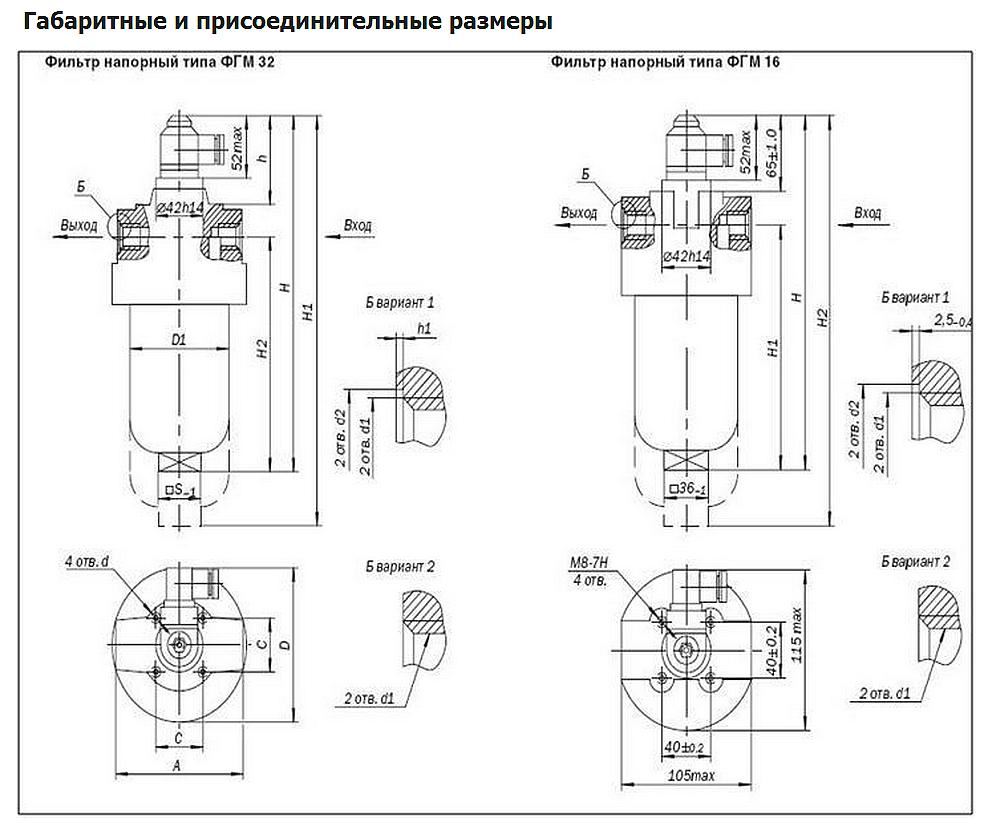

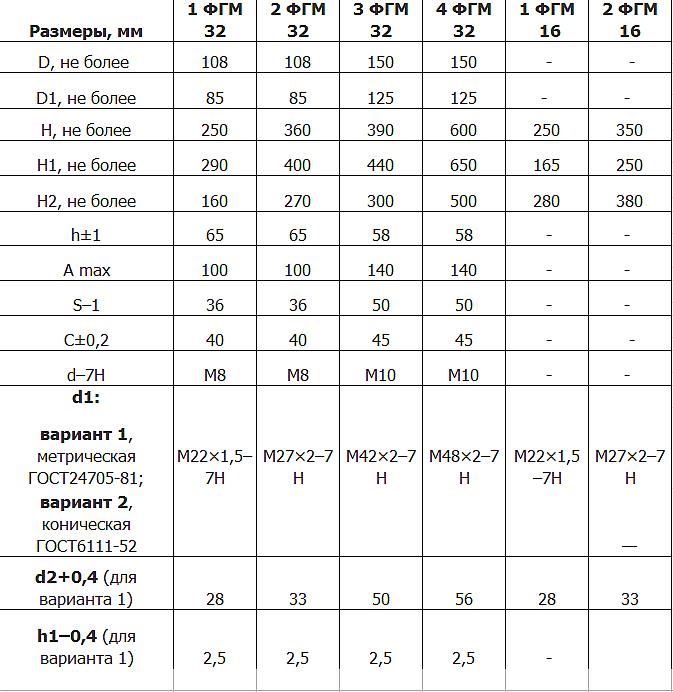

Габаритный размер: не более 290×108×100 мм
Масса  не более 5,6 кг
Диапазон коммутируемого тока, от мА до А:  0,1 мА - 0,5 А
Коммутируемая мощность:  не более 9 Вт
Сопротивление: не более  0,36 Ом
Напряжение, подводимое от внешнего источника питания: не более 42 В
Источник питания: постоянного или переменного тока
Степень защиты по ГОСТ 14254-96: не ниже IP 44
Сечение провода: не менее - 0,2 мм2
Тип разъема по ТУ 16.434.153-86: СЭ11-19(23)-300-65УЗ
При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:
Перепад давлений номинальный не более  0,16 МПа
Срабатывание индикатора загрязнённости при перепаде давлений 0,3±0,03 МПа
Срабатывание предохранительного клапана при перепаде давлений 0,5±0,1 МПа.





При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:

Перепад давлений номинальный: не более  - 0,16 МПа

Срабатывание индикатора загрязнённости при перепаде давлений - 0,3±0,03 МПа;

Срабатывание предохранительного клапана при перепаде давлений - 0,5±0,1 МПа.

Характеристика масел и СОЖ

Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм2/с (сСт)

t окр. среды +1...+40°С

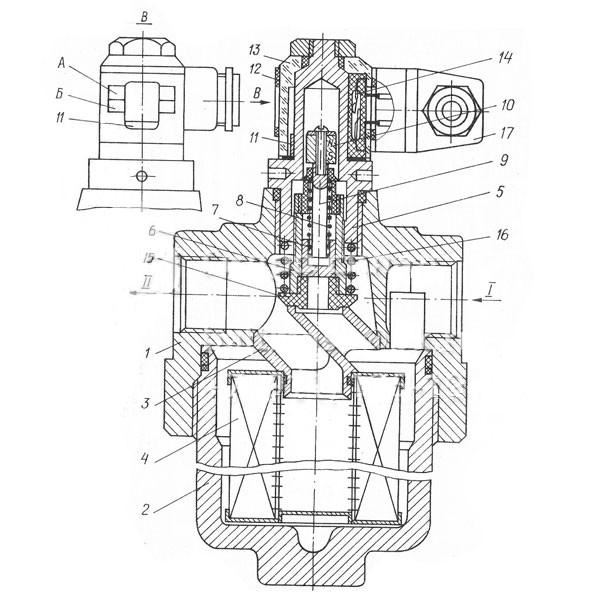

Фильтр 1 ФГМ 32-25: принцип работы

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный

В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана.

Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.

Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!

Указатель загрязнения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены.

При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и переходит к работе в аварийном режиме.

Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент.

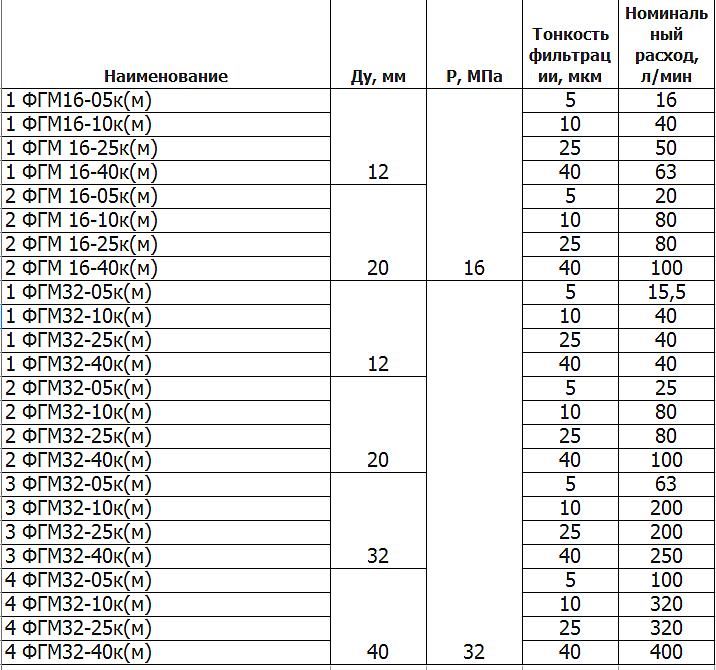

Напорные фильтры в наличии

Тонкость фильтрации 10 мкм, номинальное давление 16 МПа

Тонкость фильтрации 10 мкм, номинальное давление 32 МПа

Тонкость фильтрации 25 мкм, номинальное давление 16 МПа

Тонкость фильтрации 25 мкм, номинальное давление 32 МПа

Тонкость фильтрации 40 мкм, номинальное давление 16 МПа

Тонкость фильтрации 40 мкм, номинальное давление 32 МПа
