Фильтр напорный 2ФГМ16-40М

группа напорных фильтров
с индикатором загрязненности
20мм - габарит 2
Номинальное давление 16 МПа
Тонкость фильтрации - 40 мкм
Тип резьбы на входном и выходном отверстиях фильтра метрическая(М)
Тех. условия - ТУ2.053.022 5228.030-90.

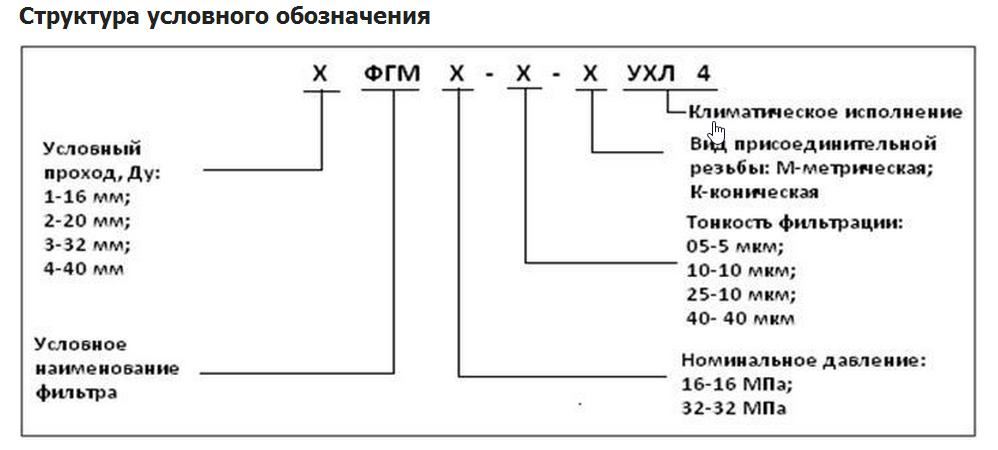

Напорный фильтр с индикатором загрязненности 2 ФГМ 16-40 М

Предназначен для очистки от механических примесей минеральных масел.

Используется в механизмах, где применяется гидропривод:

в металлорежущих,
деревообрабатывающих и других станках,
кузнечно-прессовом оборудовании,
литейных,
строительно-дорожных,
сельскохозяйственных машинах.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

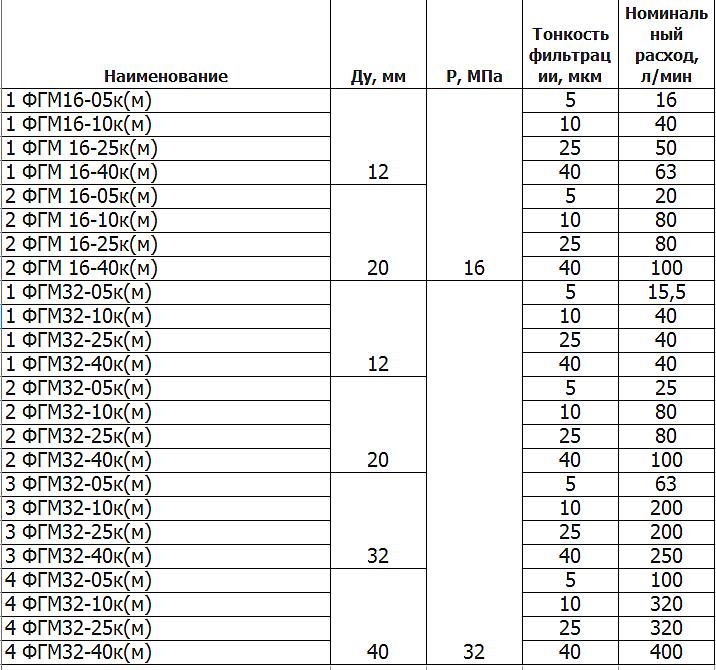

Технические характеристики

Наименование характеристики	Значение
Номинальный расход, л/мин	100
Номинальная тонкость фил.	40
Ном. давление МПа	16
Ном. перепад давл. МПа	0,08
Перепад давления при котором происходит срабатывание индикатора	0,3±0,03; 0,4±0,05
Условный проход, мм	20
Масса, без масла, кг	3,6

Параметры индикатора загрязненности

Тип фильтра 2ФГМ16-40М(М)
Обозначение фильтроэлемента (С- исполнение с поддерживающей сеткой) С2ФГМ-40
Тонкость фильтрации 40 мкм
Номинальный расход 100 л/мин
Условный проход 20мм

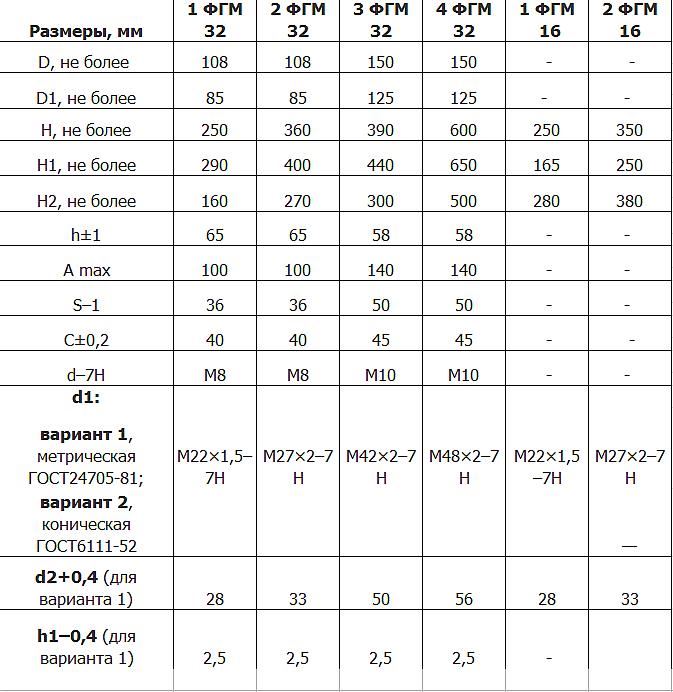

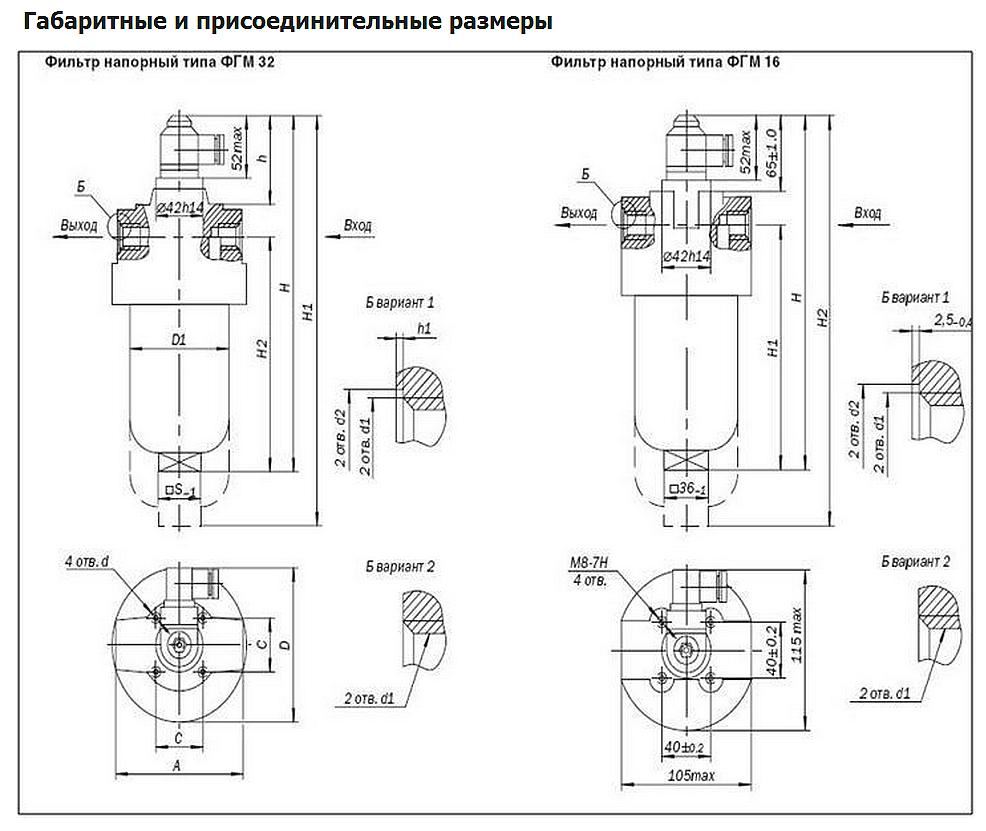

Габаритный размер: до 380×108×100 мм
Масса не более 3,6 кг

Диапазон коммутируемого тока, от мА до А: 0,1 мА - 0,5 А
Коммутируемая мощность: не более - 9 Вт
Сопротивление: не более - 0,36 Ом
Напряжение, подводимое от внешнего источника питания: не более - 42 В
Источник питания: постоянного или переменного тока
Степень защиты по ГОСТ 14254-96: не ниже IP 44
Сечение провода: не менее - 0,2 мм²
Тип разъема по ТУ 16.434.153-86: СЭ11-19(23)-300-65УЗ

При работе на масле кинематической вязкостью от 20 мм²/с до 30 мм²/с:

Перепад давлений номинальный: не более - 0,16 МПа

Срабатывание индикатора загрязнённости при перепаде давлений - 0,3±0,03 МПа;

Срабатывание предохранительного клапана при перепаде давлений - 0,5±0,1 МПа.

Характеристика масел и СОЖ

Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм²/с (сСт)

t окр. среды +1...+40°С

Фильтр 2 ФГМ 16-40 принцип работы

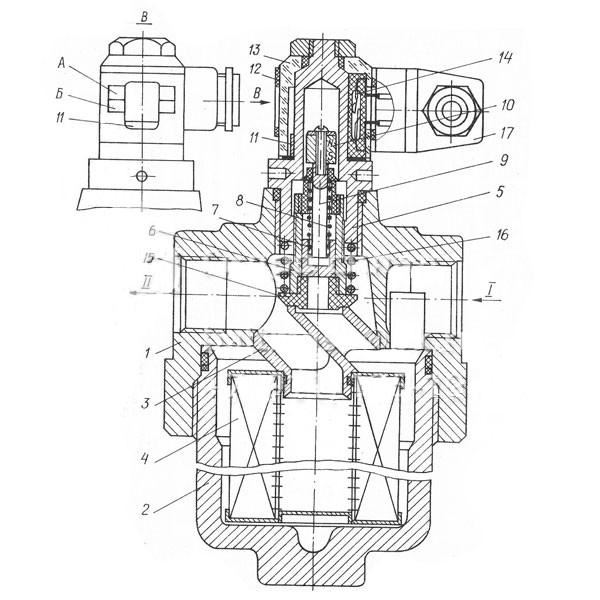

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный

В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана. Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.

Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!

Указатель загрязнения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены. При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и переходит к работе в аварийном режиме.

Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент.
