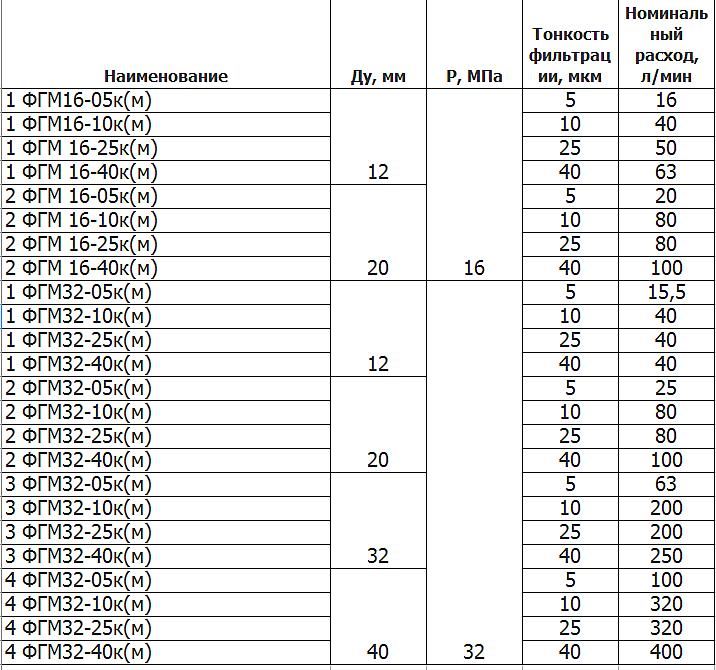

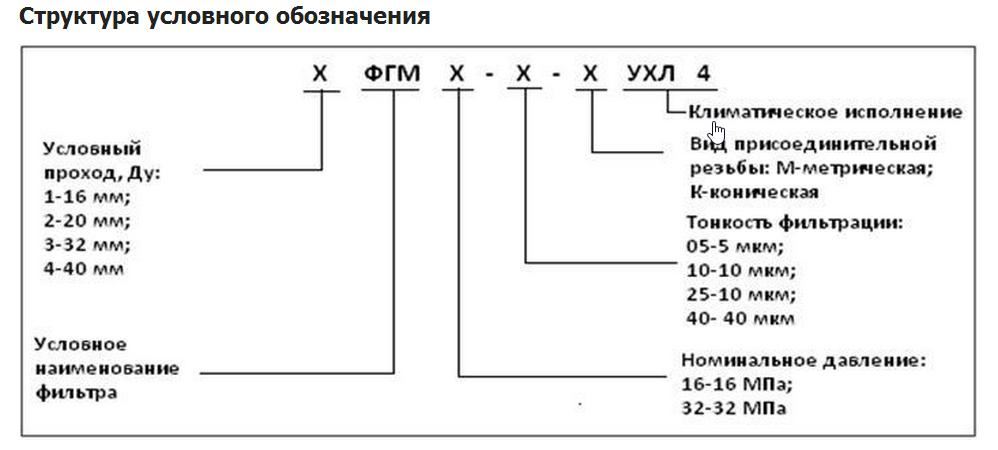

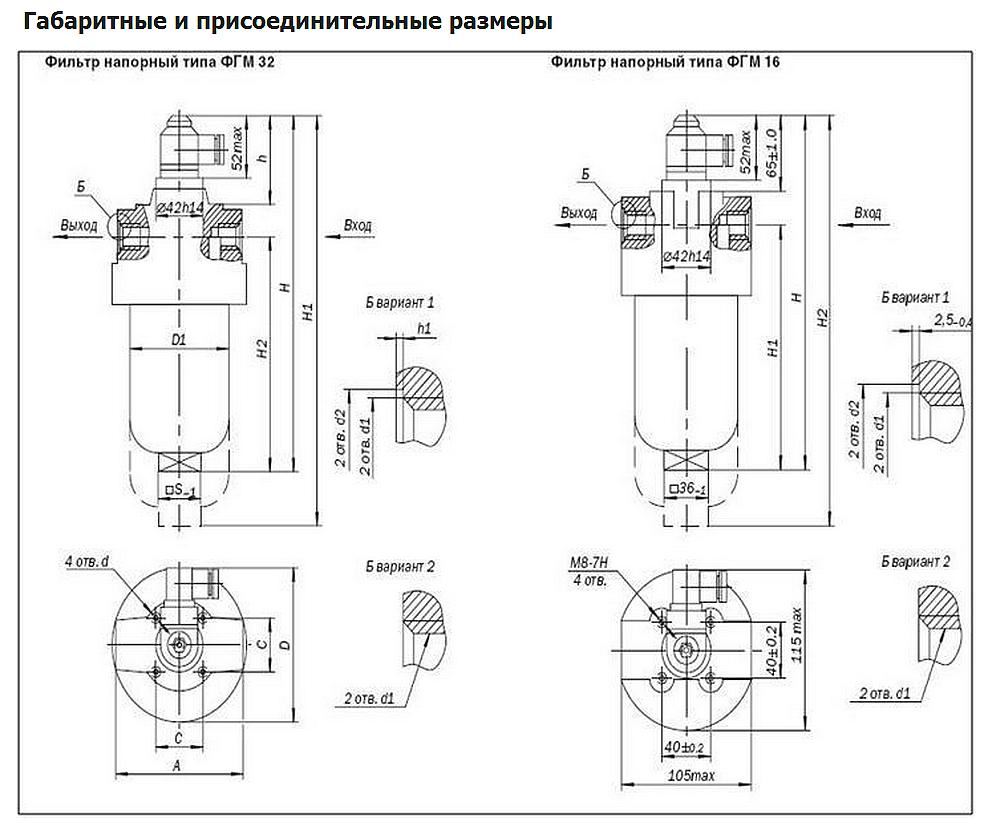

При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:
Перепад давлений номинальный: не более - 0,16 МПа
Срабатывание индикатора загрязнённости при перепаде давлений - 0,3±0,03 МПа;
Срабатывание предохранительного клапана при перепаде давлений - 0,5±0,1 МПа.
Характеристика масел и СОЖ
Кинематическая вязкость масел при t до 80°С - не боле 200 мм2/с (сСт)
t окр. среды +1...+40°С
Фильтр 3 ФГМ 32-40: принцип работы

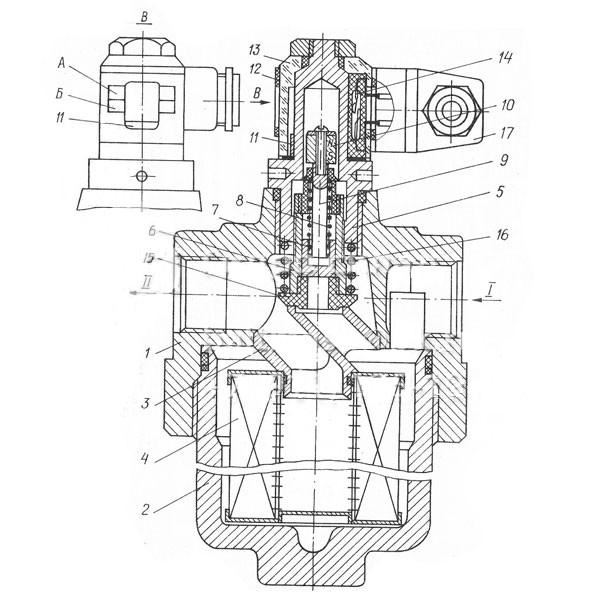

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный
В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана.
Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.
Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!
Указатель загрязнения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены.
При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и переходит к работе в аварийном режиме.
Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент.
