МКПВ 10/3 Т3 Р2

Предохранительные гидроклапаны, относящиеся к типу МКПВ 10/3Т, МКПВ 32/3Т и МКПВ 20/3Т трубного монтажа, созданы специально для предохранения гидросистем от излишних нагрузок и повышенного давления, а также для бесперебойного поддержания установленного давления и для разгрузки гидравлической системы.

Основной областью применения является гидропривод прессов и станков, а также машин литейного и литьевого типа.

К основным характеристикам гидроклапанов МКПВ 10/3Т, МКПВ 32/3Т, МКПВ 20/3Т относится следующее:

  • основной рабочей жидкостью является минеральное масло, тонкость фильтрации должна быть не менее 40 и не более 80 мкм, кинематическая жидкость не должна превышать 2оо мм2/с и температурный режим должен быть равен от 10-70 градусов выше нуля;
  • основным видом присоединения гидроклапана является трубный монтаж.

Клапаны предохранительные для давления, относящиеся к виду непрямого действия типа МКПВ, могут быть представлены в виде трубного и стыкового монтажа.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

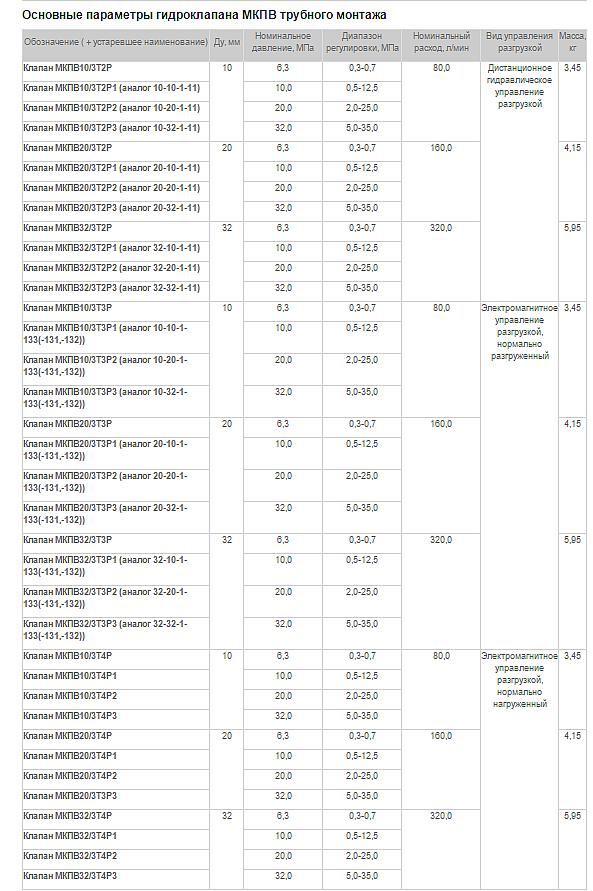

Технические характеристики: гидроклапана МКПВ10/3 Т3 Р2 трубного монтажа

Обозначение Ду, мм Номинальное давление настройки, МПа Диапазон регулирования давления, МПа Номинальный расход, л/мин Вид управления разгрузкой Масса, кг
МКПВ10/3Т2Р 10 6,3 0,3-0,7 80,0 Дистанционное гидравлическое управление разгрузкой 3,45
МКПВ10/3Т2Р1 10,0 0,5-12,5
МКПВ10/3Т2Р2 20,0 2,0-25,0
МКПВ10/3Т2Р3 32,0 5,0-35,0
МКПВ20/3Т2Р 20 6,3 0,3-0,7 160,0 4,15
МКПВ20/3Т2Р1 10,0 0,5-12,5
МКПВ20/3Т2Р2 20,0 2,0-25,0
МКПВ20/3Т2Р3 32,0 5,0-35,0
МКПВ32/3Т2Р 32 6,3 0,3-0,7 320,0 5,95
МКПВ32/3Т2Р1 10,0 0,5-12,5
МКПВ32/3Т2Р2 20,0 2,0-25,0
МКПВ32/3Т2Р3 32,0 5,0-35,0
МКПВ10/3Т3Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально разгруженный 3,45
МКПВ10/3Т3Р1 10,0 0,5-12,5
МКПВ10/3Т3Р2 20,0 2,0-25,0
МКПВ10/3Т3Р3 32,0 5,0-35,0
МКПВ20/3Т3Р 20 6,3 0,3-0,7 160,0 4,15
МКПВ20/3Т3Р1 10,0 0,5-12,5
МКПВ20/3Т3Р2 20,0 2,0-25,0
МКПВ20/3Т3Р3 32,0 5,0-35,0
МКПВ32/3Т3Р 32 6,3 0,3-0,7 320,0 5,95
МКПВ32/3Т3Р1 10,0 0,5-12,5
МКПВ32/3Т3Р2 20,0 2,0-25,0
МКПВ32/3Т3Р3 32,0 5,0-35,0
МКПВ10/3Т4Р 10 6,3 0,3-0,7 80,0 Электромагнитное управление разгрузкой, нормально нагруженный 3,45
МКПВ10/3Т4Р1 10,0 0,5-12,5
МКПВ10/3Т4Р2 20,0 2,0-25,0
МКПВ10/3Т4Р3 32,0 5,0-35,0
МКПВ20/3Т4Р 20 6,3 0,3-0,7 160,0 4,15
МКПВ20/3Т4Р1 10,0 0,5-12,5
МКПВ20/3Т4Р2 20,0 2,0-25,0
МКПВ20/3Т3Р3 32,0 5,0-35,0
МКПВ32/3Т4Р 32 6,3 0,3-0,7 320,0 5,95
МКПВ32/3Т4Р1 10,0 0,5-12,5
МКПВ32/3Т4Р2 20,0 2,0-25,0
МКПВ32/3Т4Р3 32,0 5,0-35,0

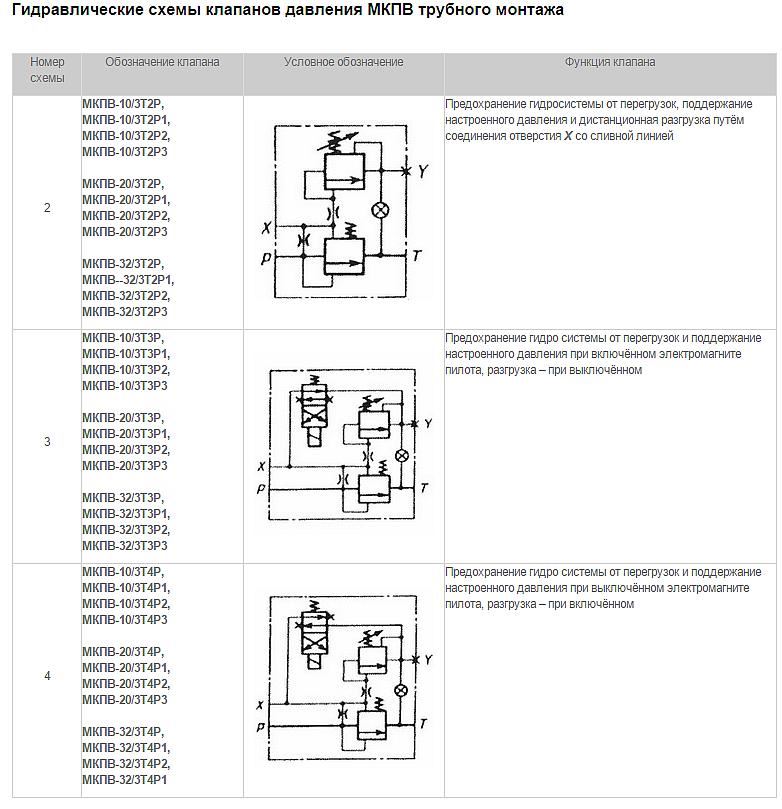

Гидравлические схемы клапанов давления МКПВ трубного монтажа

Номер схемы Обозначение клапана Условное обозначение Функция клапана
2 МКПВ10/3Т2Р,
МКПВ10/3Т2Р1,
МКПВ10/3Т2Р2,
МКПВ10/3Т2Р3

МКПВ20/3Т2Р,
МКПВ20/3Т2Р1,
МКПВ20/3Т2Р2,
МКПВ20/3Т2Р3

МКПВ32/3Т2Р,
МКПВ32/3Т2Р1,
МКПВ32/3Т2Р2,
МКПВ32/3Т2Р3
  Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
3 МКПВ10/3Т2Р,
МКПВ10/3Т3Р1,
МКПВ10/3Т3Р2,
МКПВ10/3Т3Р3

МКПВ20/3Т3Р,
МКПВ20/3Т3Р1,
МКПВ20/3Т3Р2,
МКПВ20/3Т3Р3

МКПВ32/3Т3Р,
МКПВ32/3Т3Р1,
МКПВ32/3Т3Р2,
МКПВ32/3Т3Р3
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка при выключённом
4 МКПВ10/3Т2Р,
МКПВ10/3Т4Р1,
МКПВ10/3Т4Р2,
МКПВ10/3Т4Р3

МКПВ20/3Т4Р,
МКПВ20/3Т4Р1,
МКПВ20/3Т4Р2,
МКПВ20/3Т4Р3

МКПВ32/3Т4Р,
МКПВ32/3Т4Р1,
МКПВ32/3Т4Р2,
МКПВ32/3Т4Р3
  Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка при включённом
