Применяются в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования
.Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

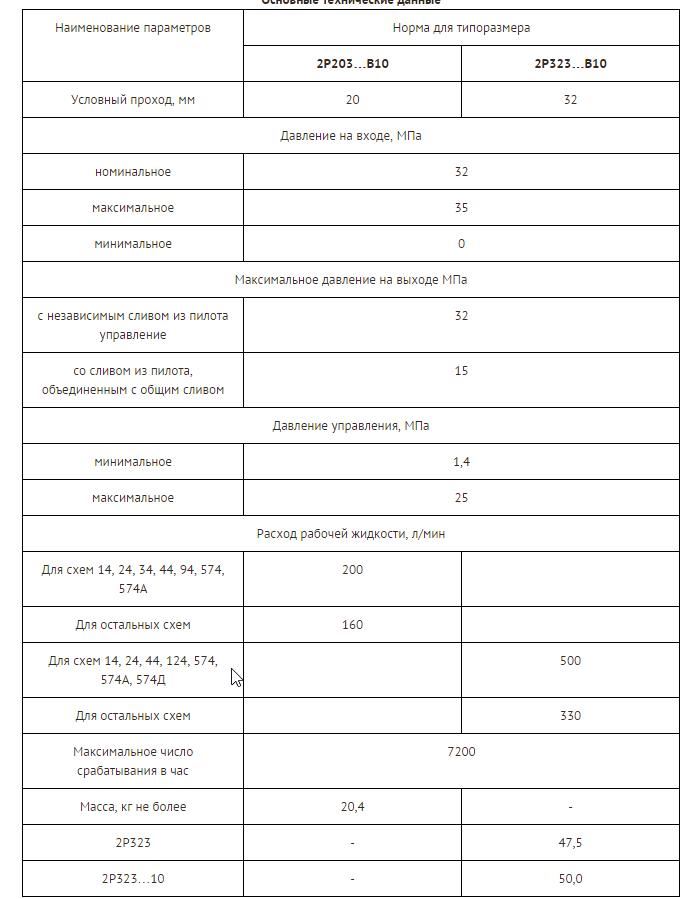

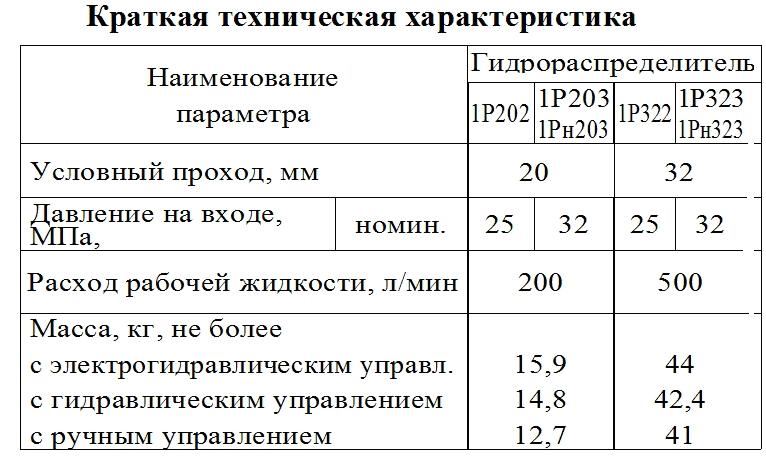

| Наименование характеристики | Значение |
| Условный проход | 32 мм |

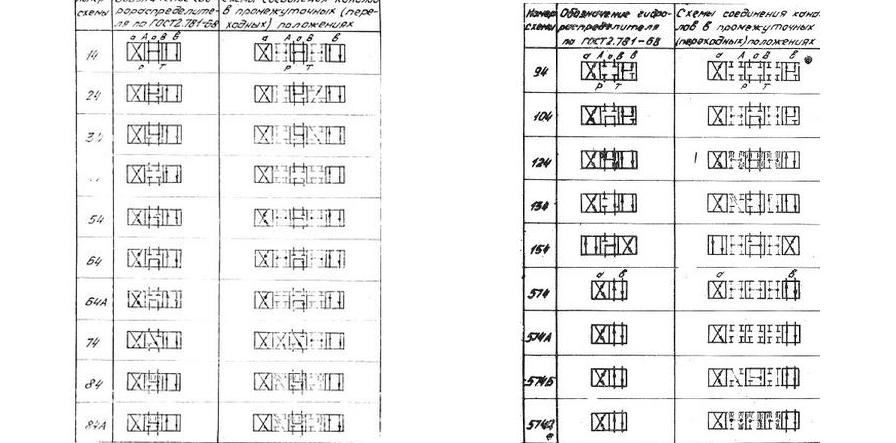

| Гидравлическая схема | 34 |
| Электромагнитный пилот Ду | 6мм с двумя электромагнитами |
| Количество электромагнитов | 2 |
| С электромагнитами | переменного тока напряжением 220В |
|
Возврат золотника |
Пружинный |
|
Подвод |
от независимого потока, слив независимый |
|
Расход рабочей жидкости ном. |
500 л/мин |
|
Давление на входе ном. |
32 МПа |
корпус
золотник
крышки
пружины
пилоты
В корпусе расположены 3 вида каналов:
для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Каналы выполнены методом литья.
| пилот Ду=6 с двумя электромагнитами | пилот Ду=10 с двумя электромагнитами |
|
1Р323 АЛ 34 В220 1РН323 574 (Колёсико) |
