Клапан ограничения давления Rexroth DBW10 B2-52/200-EG24N9K4

  • резьбового присоединения
  • клапан ограничения давления
  • с непрямым управлением
  • со встроенным гидрораспределителем

    Исполнение клапана:
    без обозначения = с непрямым управлением (комплексный)
    C = управляющий без блока основного золотника (типоразмер не вписан)
    C = управляющий с блоком основного золотника (вписан размер клапана 10 или 30)
    T = управляющий без блока основного золотника для установки на плите (типоразмер не вписан)

Клапан ограничения давления

Используют модели DBW10-B2-5X/...G24(W230). Одновременно с ограничением рабочего давления выполняют управление разгрузкой.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Клапан ограничения давления Rexroth DBW: технические данные

  • Max давление - 350 бар
  • Давление настройки - 200 бар
  • Пропускная способность - 250 л/мин
  • Условный проход - 10 мм
  • По типу управления разгрузкой - электроуправляемый
  • В обесточенном состоянии - открыт

Устройство

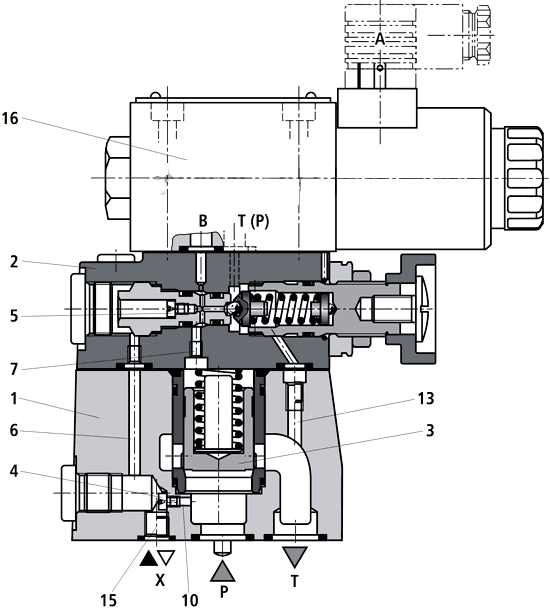

Клапан Rexroth DBW 10 B2,устройство

Клапаны DBW функционируют по тому же принципу, что и клапаны DB. Однако снятие нагрузки на основном золотнике (3) достигается путем регулирования встроенного золотникового распределителя (16).

Давление в канале Р действует на основной золотник (3). Одновременно давление в каналах управления (6) и (7), снабженных соплами (4) и (5), действует на нагруженную пружиной сторону основного золотника (3) и на шар (8) управляющего клапана (2).

Если давление в канале Р поднимается выше значения, установленного для пружины (9), шар (8) прижимается к пружине (9). Сигнал об этом поступает по каналам управления (10) и (6) из канала Р.

Рабочая жидкость с нагруженной пружиной стороны основного золотника (3) начинает течь по каналу управления (7), через отверстие сопла (11) и шар (8) в полость установки пружины (12).

Отсюда жидкость поступает внутренне (как и у типа DB…–) по каналу управления (13) или внешне (у типа DB…Y) по каналу управления (14) в бак.

В зависимости от сопел (4) и (5) возникает градиент давления на основном золотнике (3), открывается соединение между каналами Р и Т. Теперь рабочая жидкость течет от канала Р к каналу Т при поддержании установленного рабочего давления.

Через канал "Х" (15) с клапана ограничения давления снимается нагрузка или подается другое давление (вторая ступень давления).
