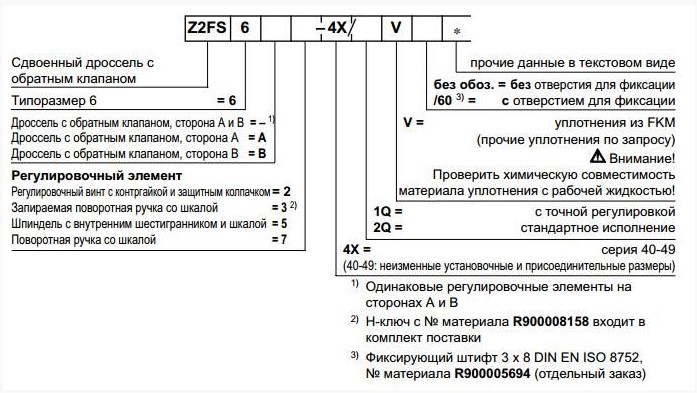

Клапан Rexroth Z2FSK 6-2-11/2QV

Клапаны Rexroth
модульного монтажа
исполнение ..2Q..
сдвоенные дроссели с обратным клапаном в виде промежуточных плит (дроссельные плиты)

Два дросселя с обратным клапаном, расположенные симметрично друг к другу, ограничивают поток в прямом направлении и обеспечивают в обратном направлении свободный обратный поток.

Они предназначены для ограничения основного объемного расхода и объемного расхода управления у одного или двух портов потребителя.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Ограничение основного объемного расхода (исполнение ..2Q..).

Устанавливается между гидрораспределителем и присоединительной плитой.

Сдвоенные дроссели с обратными клапанами модульного
исполнения (конструктивный ряд 210 бар)

Рабочее давление, бар - 350
Объемный расход, л/мин - 80
Типоразмер - 10
Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401Ограничение объемного расхода двух присоединений потребителей
Дросселирование подводимого или отводимого потока.

Принцип работы клапана Рексрот Z2FS 6

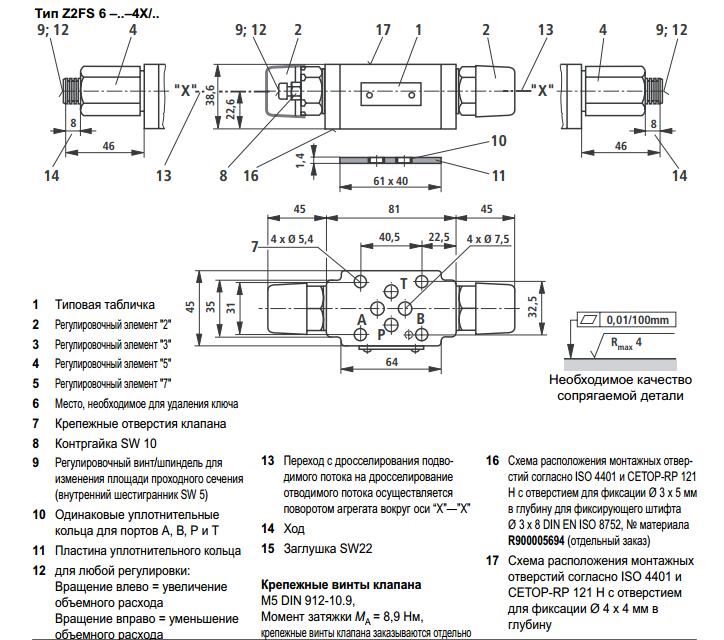

Клапан Rexroth Z2FSK 6. Принцип работы

Клапан Z2FS с условным проходом 6 мм - это сдвоенный дроссель с обратным клапаном в виде промежуточных плит.

При дросселировании подводимого потока рабочая жидкость поступает по каналу A1 через дроссельный элемент (1), который состоит из седла (2) клапана и золотника (3) с дросселем, к потребителю A2.

Осевую регулировку золотника (3) с дросселем выполняет регулировочный винт (4), чем обеспечивается возможность регулирования дроссельного элемента (1).

Рабочая жидкость, текущая назад от потребителя A2, перемещает седло (2) клапана к пружине (5) по направлению к золотнику (3) с дросселем, выступая таким образом в качестве обратного клапана для свободного потока.

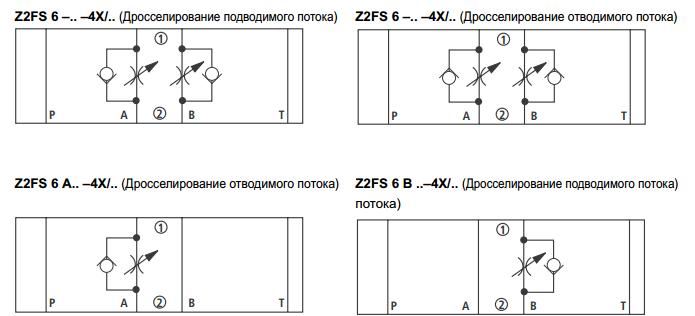

В зависимости от положения при монтаже может возникнуть эффект дросселирования подводимого или отводимого потока.

Ограничение основного объемного расхода (исполнение ..2Q..).

Для изменения скорости потребителя (ограничения основного объемного расхода) сдвоенный дроссель с обратным клапаном устанавливается между гидрораспределителем и присоединительной плитой.

Ограничение объемного расхода управления (исполнение ..1Q..).

Для гидрораспределителей непрямого управления сдвоенный дроссель с обратным клапаном устанавливается с целью регулирования времени переключения (ограничения управляющего расхода) между управляющим и главным клапаном.
