Клапан Rexroth ZDR 6 DA2-33/75Y

Тип изделия: редукционные клапаны секционного исполнения, прямого действия типа ZDR.D

Особенности редукционных клапанов Bosch Rexroth:

Расположение монтажных отверстий в соответствии с DIN 24340 форма А, ISO 4401 и CETOP-RP 121 H.
Понижение давления в канале A, B или P.
4 ступени давления: 25; 75; 150; 210 бар.
4 элемента для установки давления, по выбору:

вращающаяся ручка
втулка с шестигранником и защитным колпачком
запираемая вращающаяся ручка со шкалой
вращающаяся ручка со шкалой

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

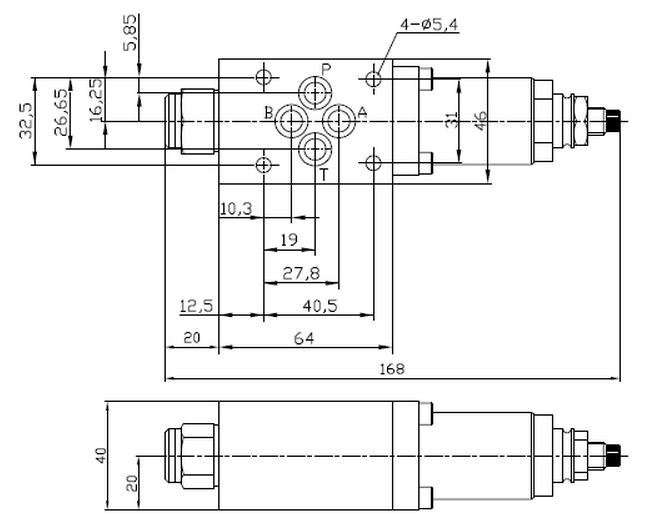

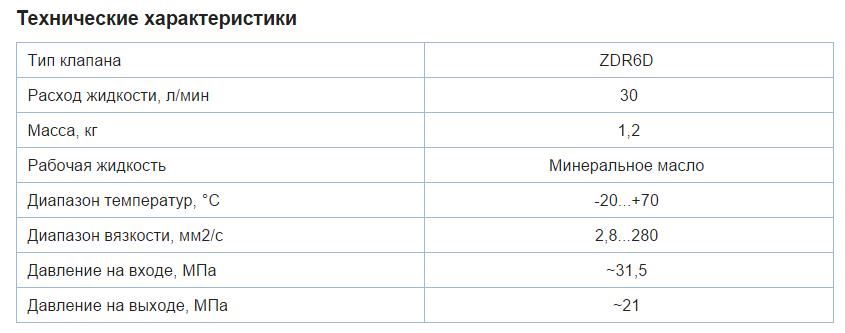

Рабочее давление, бар - 120

Объемный расход, л/мин - 50

Серия - 4X

Типоразмер - 6

Принцип работы клапана ZDR 6 D

Клапан Рексрот, устройство

Конструктивное исполнение "DA"

На исходной позиции клапан открыт. Рабочая жидкость может беспрепятственно течь из канала А1 в канал А2.

Давление в канале А2 действует одновременно через канал управления (5) на площадь поршня, находящуюся напротив пружины сжатия (3).

Когда давление в канале А2 превышает установленную на пружине сжатия (3) величину, поршень (2) перемещается в рабочее положение и поддерживает давление в канале А2 на постоянном уровне.

Управляющее масло поступает внутренним путем через линию управления (5) из канала А2.

Если давление в канале А2 увеличивается в результате воздействия внешних сил на потребитель, управляющий поршень (2) под влиянием давления будет перемещаться еще дальше в направлении пружины сжатия (3).

Вследствие этого канал А2 соединяется через управляющую кромку (9) на управляющем поршне (2) с баком ТВ. В бак стекает столько рабочей жидкости, что давление больше не повышается.

Дренаж в полости пружины (7) осуществляется всегда наружу через канал Т (Y). Манометр, подключаемый в точке (8) обеспечивает контроль давления во вторичном контуре клапана.
