Клапан Rexroth Z2FS 10-5-33/V

  1. Сдвоенные дроссели с обратными клапанами модульного исполнения
  2. Типоразмер 10
  3. Расположение монтажных отверстий в соответствии с DIN 24340 форма A и ISO 4401
  4. Ограничениe основного и управляющего объемного расхода у одного или двух потребителей
  5. Дросселирование подводимого или отводимого потока
  6. 4 исполнения органов настройки, по выбору:
  • поворотная ручка
  • втулка с шестигранником и защитным колпачком
  • запираемая поворотная ручка со шкалой
  • поворотная ручка со шкалой
  • шпиндель с внутренним шестигранником и шкалой



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

Клапаны (дроссели) Z2FS 10 Ду=10 мм — сдвоенный дроссель с обратным клапаном, исполненный в виде промежуточной плиты. Он служит для ограничения главного или управляющего потока на одном или двух подключениях потребителей.

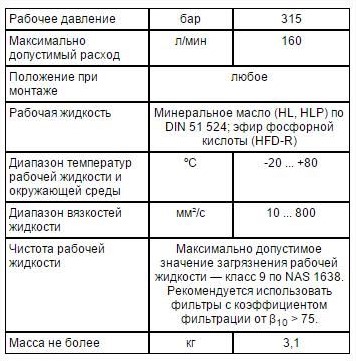

Рабочее давление, бар - 315

Объемный расход, л/мин - 160

Типоразмер - 10

Два дроссель-клапана, расположенные симметрично друг к другу, ограничивают расход в одном направлении, допуская свободный слив в противоположном направлении.

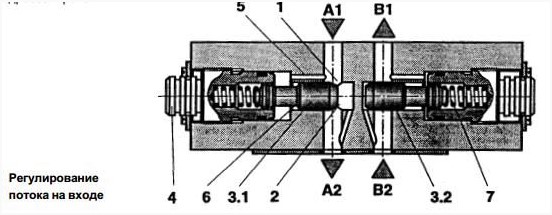

Принцип работы клапана Рексрот Z2FS 10



Принцип работы клапана Рексрот Z2FS 10



При регулировании потока на входе рабочая жидкость поступает через канал А1 и место дросселирования (1), которое образуется между седлом клапана (2) и дросселирующим поршнем (3.1) к потребителю А2.

Дросселирующий поршень (3.1) может регулироваться в аксиальном направлении, чем достигается регулирование дросселирующего отверстия (1).

Возвращающаяся от потребителя В2 рабочая жидкость смещает дросселирующий поршень (3.2) к пружине (7) и предоставляется возможность для беспрепятственного протекания жидкости, как в обратном клапане.

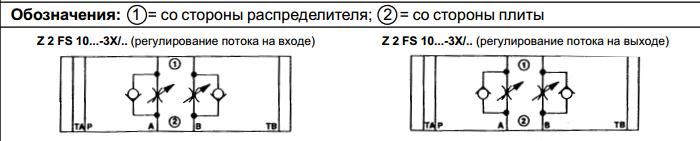

В зависимости от монтажного положения дросселирующее действие может осуществляться либо на нагнетании, либо на сливе.

Ограничение главного потока.

Для изменения скорости потребителя (для ограничения главного потока) сдвоенный дроссель-клапан встраивается между распределителем и присоединительной плитой.

Ограничение управляющего потока.

На распределителях с предуправлением сдвоенный дроссель-клапан может служить  устройством для установки времени переключения (для ограничения управляющего потока). Для этого его встраивают между пилотным и главным распределителем.
