Пневмодроссель П-ДК 06-2 Пневмодроссель П-ДК 06-2 Пневмодроссель П-ДК 06-2
Поделиться:

Пневмодроссель П-ДК 06-2

Использование пневмодросселей с обратным клапаном: пневматические системы управления и приводы.

Назначение пневмодросселей

Обеспечение свободного прохода воздуха в обратном направлении.

Регулируют расход сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении.

Пневмодроссели предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

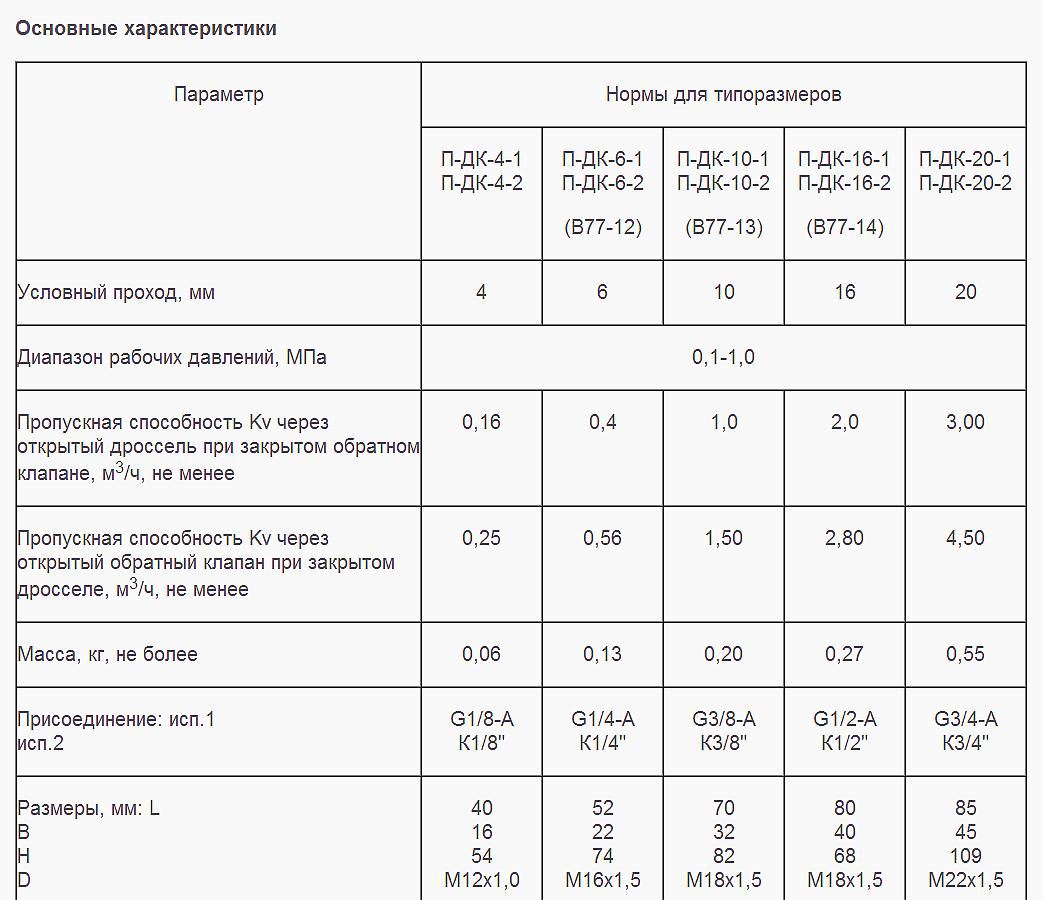

Технические характеристики

Наименование характеристики Значение
 Условный проход 6 мм
 Рабочее давление 0,1-1,0 МПа
 Пропускная способность Kv через открытый дроссель при закрытом обратном клапане не менее 0,4 м3/ч
 Пропускная способность Kv через открытый обратный клапан при закрытом дросселе менее       0,56 м3/ч
 Масса не более 0,13 кг
Исполнение 2 (коническое) К1/4"
 Размеры пневмодросселя, мм:
  52
 B     22
 H 74
D M16х1,5

Устройство и работа пневмодросселя с обратным клапаном

Пневмодроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.

В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения


ПДК 06-2, Dy=6, K=1/4"
ПДК 10-2, Dy=10, K=3/8"
ПДК 16-2, Dy=16, K=1/2"
ПДК 20-2, Dy=20, K=3/4"
ПДК 25-2, Dy=25, K=3/4"
тормозной П-ДТ 10-10, Dy=10, K=3/8"
тормозной П-ДТ 16-10, Dy=16, K=1/2"

Купить пневмодроссель можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
