Пневмодроссель П-ДК 10-2 Пневмодроссель П-ДК 10-2 Пневмодроссель П-ДК 10-2
Поделиться:

Пневмодроссель П-ДК 10-2

Пневмодроссели с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

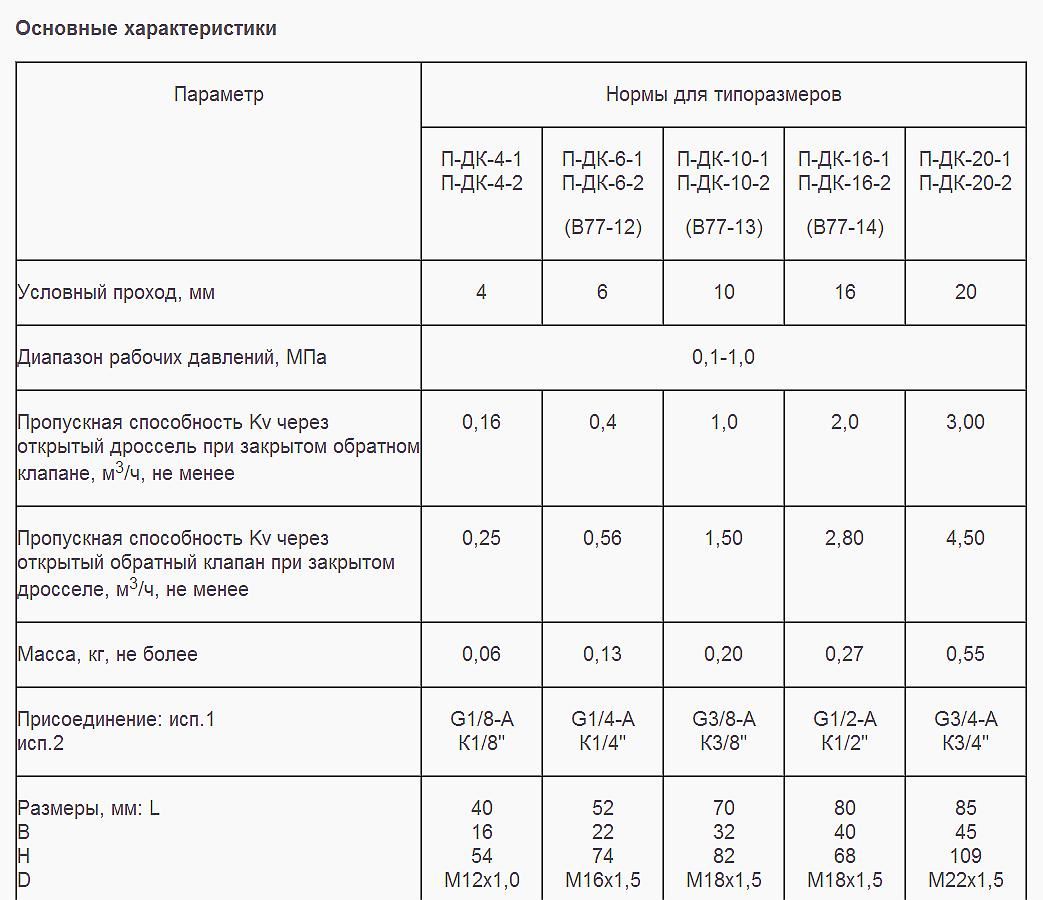

Технические характеристики

Наименование характеристики Значение
 Условный проход 10 мм
 Рабочее давление 0,1-1,0 МПа
 Пропускная способность Kv через открытый дроссель при закрытом обратном клапане не менее 1,0 м3/ч
 Пропускная способность Kv через открытый обратный клапан при закрытом дросселе    менее     1,56 м3/ч
 Масса не более 0,2 кг
Исполнение 2 (коническое) К3/8"
 Размеры пневмодросселя, мм:
  70
 B     32
 H 82
D M18х1,5



Обозначение П-ДК-ХХ-Х-ХХХ Х Варианты исполнения
 П-ДК-ХХ-Х-ХХХ Х Условный проход, мм
 П-ДК-ХХ-ХХХ Х Вид присоединительной резьбы
 П-ДК-ХХ-Х-ХХХ Х Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150

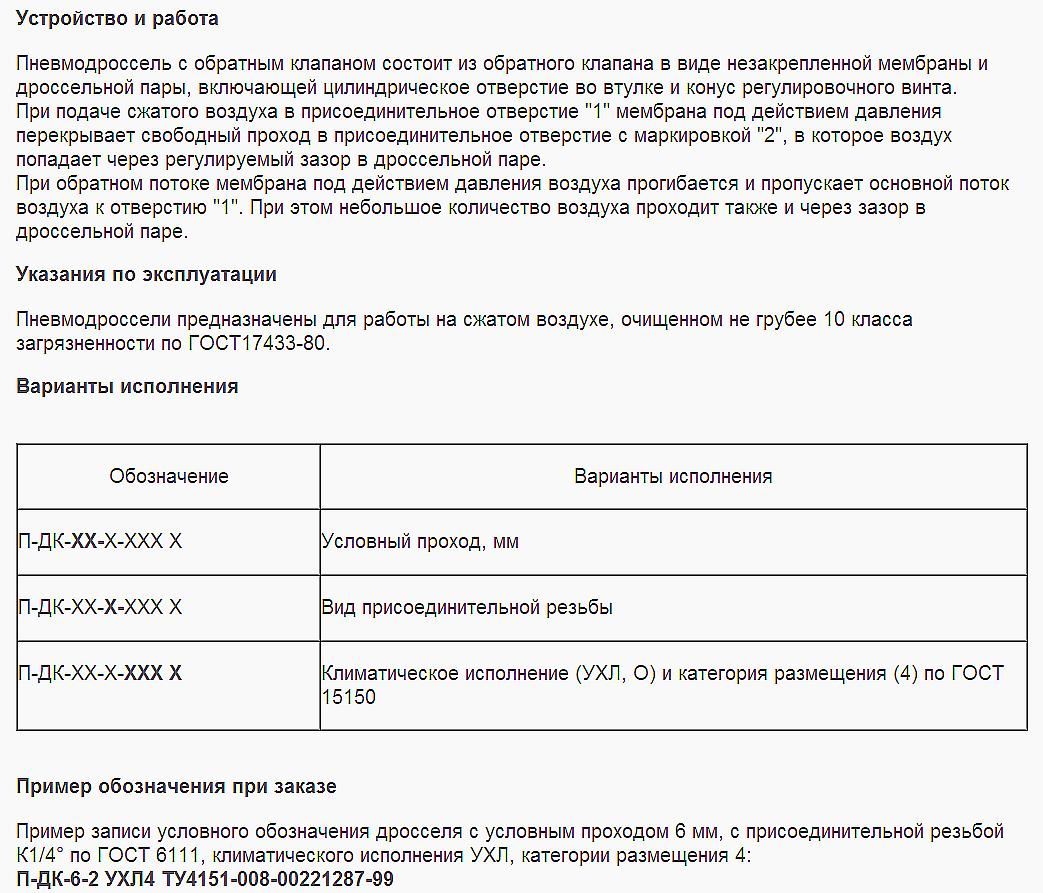

Устройство и работа пневмодросселя ПДК 10-2

Пневмодроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.

Принцип работы пневматического дросселя

В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения:

ПДК 04-2, Dy=4, K=1/8"
ПДК 06-2, Dy=6, K=1/4"
ПДК 10-2, Dy=10, K=3/8"
ПДК 16-2, Dy=16, K=1/2"
ПДК 20-2, Dy=20, K=3/4"
ПДК 25-2, Dy=25, K=3/4"
тормозной П-ДТ 10-10, Dy=10, K=3/8"
тормозной П-ДТ 16-10, Dy=16, K=1/2"

Купить пневмодроссель можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
