Пневмодроссель П-ДК 16-2

Пневмодроссели с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

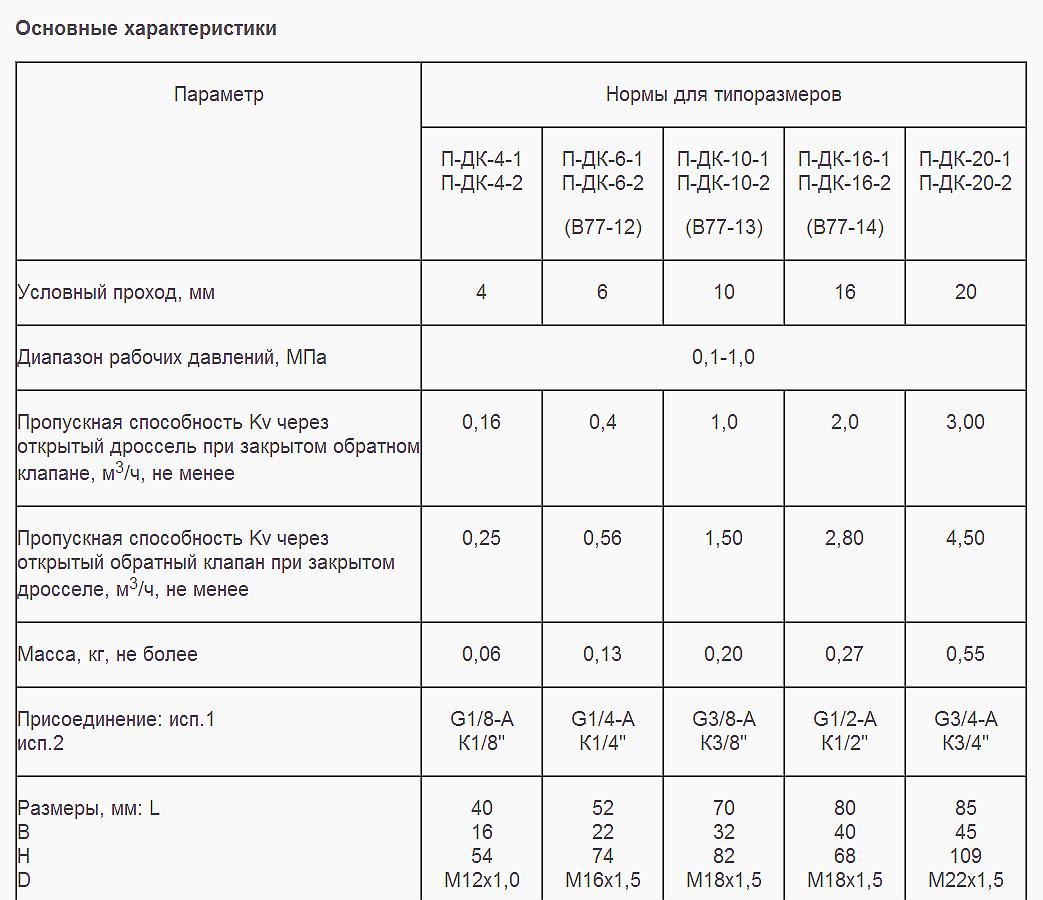

Технические характеристики

Наименование характеристики	Значение
Условный проход	16 мм
Рабочее давление	0,1-1,0 МПа
Пропускная способность Kv через открытый дроссель при закрытом обратном клапане	не менее 2,0 м3/ч
Пропускная способность Kv через открытый обратный клапан при закрытом дросселе	менее 2,8 м3/ч
Масса	не более 0,27 кг
Исполнение 2 (коническое)	К1/2"
Размеры пневмодросселя, мм:
L	80
B	40
H	68
D	M18х1,5

Обозначение П-ДК-ХХ-Х-ХХХ Х	Варианты исполнения
П-ДК-ХХ-Х-ХХХ Х	Условный проход, мм
П-ДК-ХХ-Х-ХХХ Х	Вид присоединительной резьбы
П-ДК-ХХ-Х-ХХХ Х	Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150

Устройство и работа пневмодросселя с обратным клапаном

Пневмодроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.

В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения

ПДК 06-2, Dy=6, K=1/4"
ПДК 10-2, Dy=10, K=3/8"
ПДК 16-2, Dy=16, K=1/2"
ПДК 20-2, Dy=20, K=3/4"
ПДК 25-2, Dy=25, K=3/4"
тормозной П-ДТ 10-10, Dy=10, K=3/8"
тормозной П-ДТ 16-10, Dy=16, K=1/2"

Купить пневмодроссель можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
