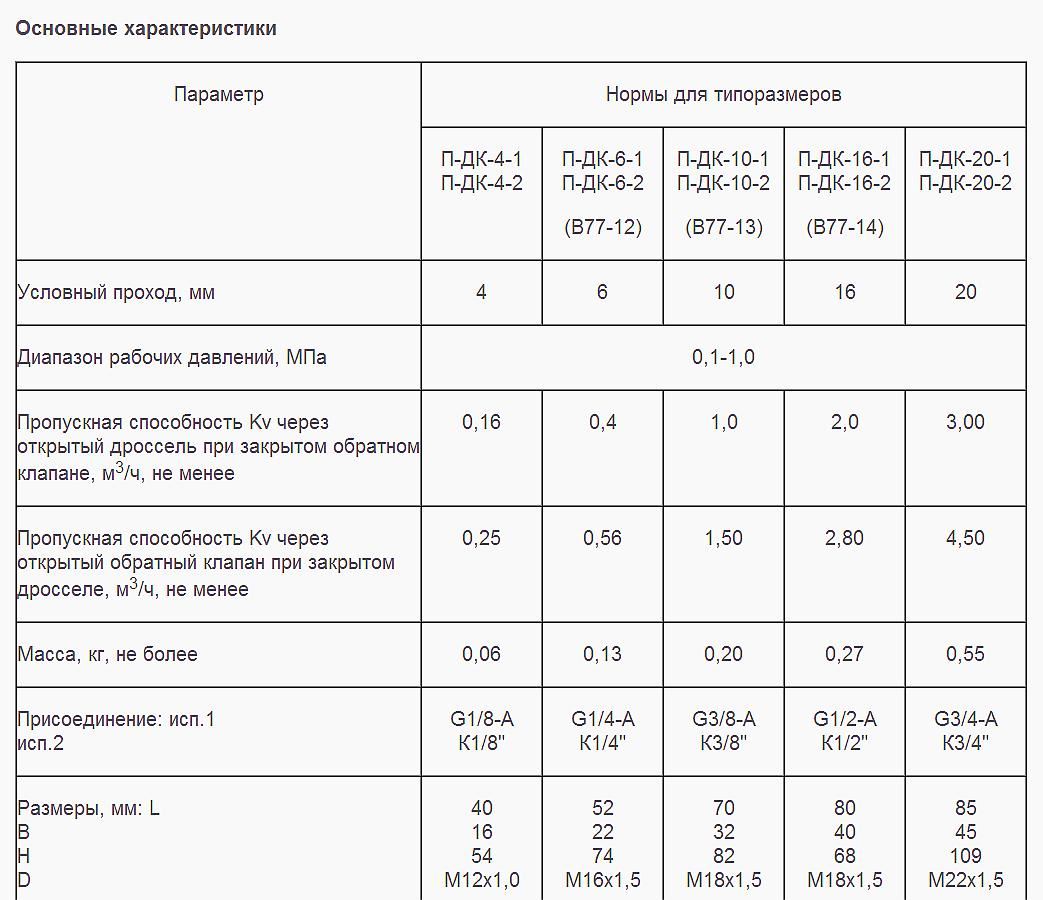

Технические характеристики
Пневмодроссель П-ДК-25 обладает условный проходом 25 мм, а также присоединением пневмолиний 1 дюйм.
Пропускная способность (Kv) через открытый задний клапан – не меньше 7.0 м3/ч, через открытый дроссель при закрытом клапане – 4.0 м3/ч.
Диапазон рабочих давлений от 0.1 до 1.0 МПа (номинальное 1.0 МПа).
Масса не превышает 0.55 килограмма.
| Обозначение П-ДК-ХХ-Х-ХХХ Х |
Варианты исполнения |
| П-ДК-ХХ-Х-ХХХ Х |
Условный проход, мм |
| П-ДК-ХХ-Х-ХХХ Х |
Вид присоединительной резьбы |
| П-ДК-ХХ-Х-ХХХ Х |
Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |

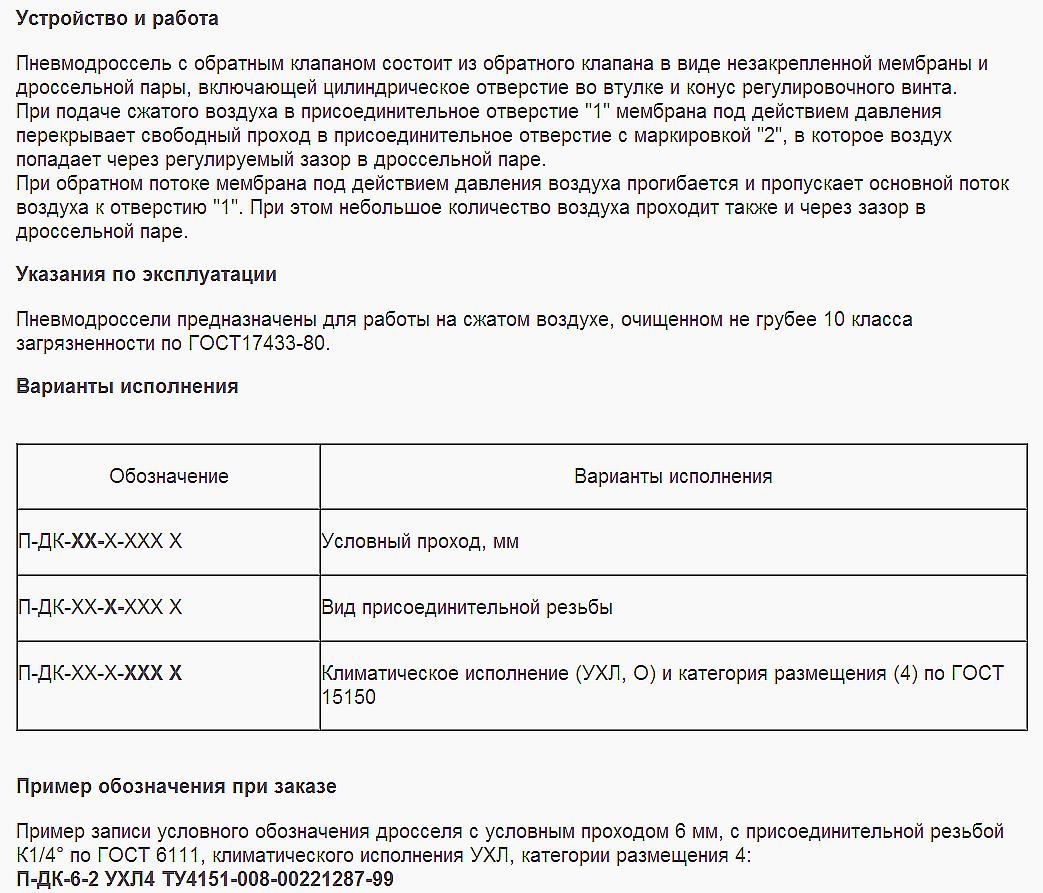

Устройство и работа пневмодросселя ПДК 25-2
Пневмодроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.
В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения
ПДК 06-2, Dy=6, K=1/4"
ПДК 10-2, Dy=10, K=3/8"
ПДК 16-2, Dy=16, K=1/2"
ПДК 20-2, Dy=20, K=3/4"
ПДК 25-2, Dy=25, K=3/4"
тормозной П-ДТ 10-10, Dy=10, K=3/8"
тормозной П-ДТ 16-10, Dy=16, K=1/2"
Купить пневмодроссель можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
