ПДТ 10-10

Пневмодроссели тормозные (концевики) П-ДТ-10/10 применяются для плавного торможения пневмоцилиндра.

Рекомендуется применять тормозные пневмодроссели вместо тормозных устройств, встроенных в крышки цилиндров, случае необходимости значительной длины торможения.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

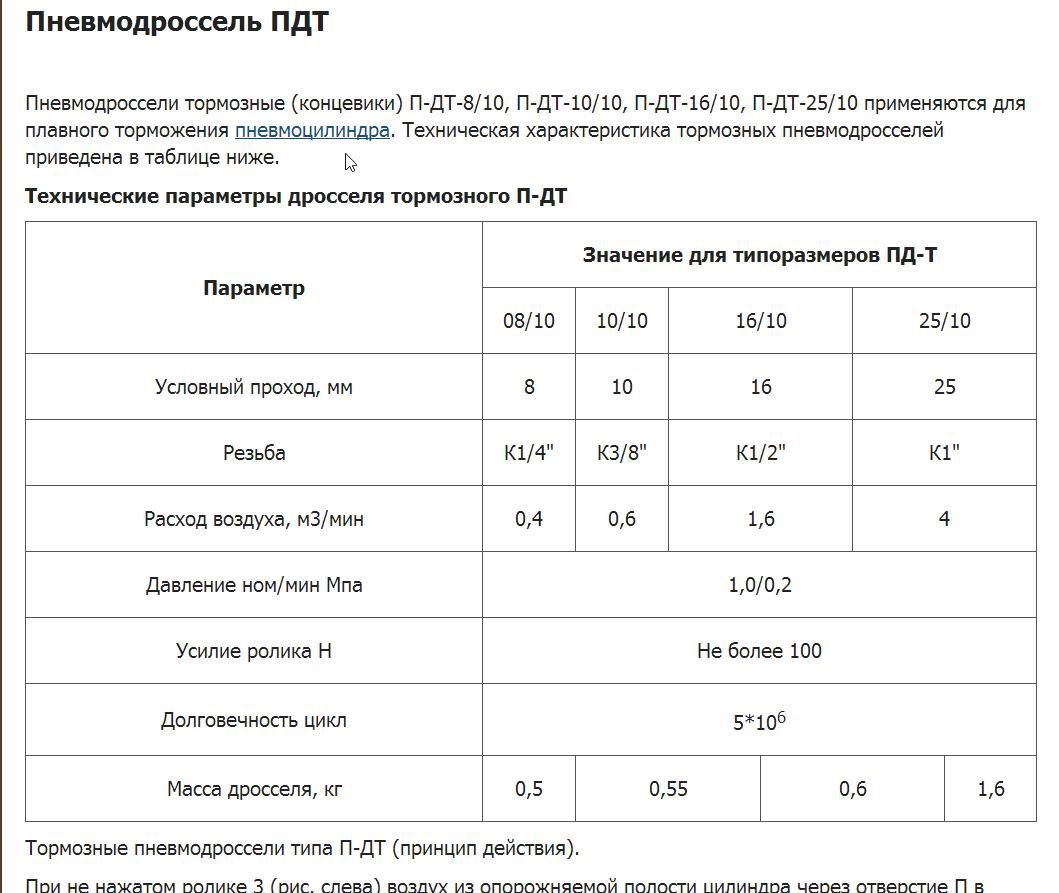

Технические характеристики ПДТ 10-10

Наименование характеристики	Значение
Условный проход	10 мм
Резьба	К3/8"
Расход воздуха	0,6 м³/мин
Давление ном/мин	1,0/0,2 МПа
Усилие ролика Н	не более 100
Долговечность цикл	5х10⁶
Масса дросселя	0,55 кг

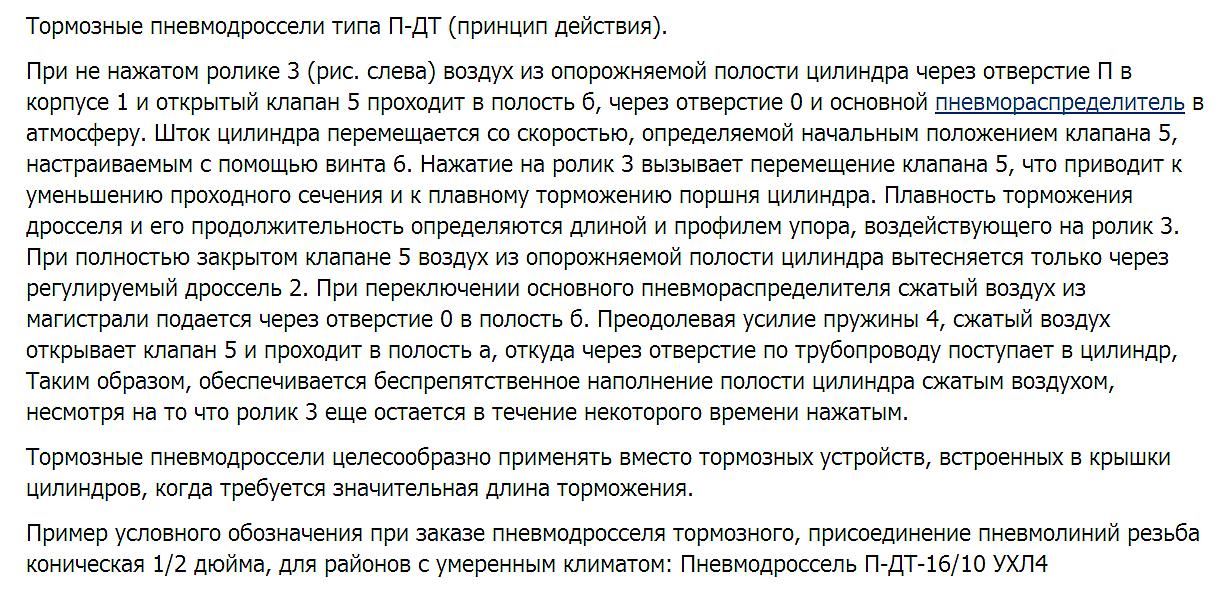

Работа тормозных пневмодросселей П-ДТ

При не нажатом ролике 3 воздух из опорожняемой полости цилиндра через отверстие П в корпусе 1 и открытый клапан 5 проходит в полость б, через отверстие 0 и основной пневмораспределитель в атмосферу.

Пример условного обозначения при заказе пневмодросселя тормозного, присоединение пневмолиний резьба коническая 1/2 дюйма, для районов с умеренным климатом:

Пневмодроссель П-ДТ-16/10 УХЛ4

В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения

ПДК 06-2, Dy=6, K=1/4"
ПДК 10-2, Dy=10, K=3/8"
ПДК 16-2, Dy=16, K=1/2"
ПДК 20-2, Dy=20, K=3/4"
ПДК 25-2, Dy=25, K=3/4"
тормозной П-ДТ 10-10, Dy=10, K=3/8"
тормозной П-ДТ 16-10, Dy=16, K=1/2"

Купить пневмодроссель тормозной можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
