Пневмодроссель ПДТ 16-10 Пневмодроссель ПДТ 16-10 Пневмодроссель ПДТ 16-10
Поделиться:

Пневмодроссель ПДТ 16-10

Пневмодроссели тормозные (концевики) П-ДТ-8/10, П-ДТ-10/10, П-ДТ-16/10, П-ДТ-25/10 применяются для плавного торможения пневмоцилиндра. Техническая характеристика тормозных пневмодросселей приведена в таблице ниже.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

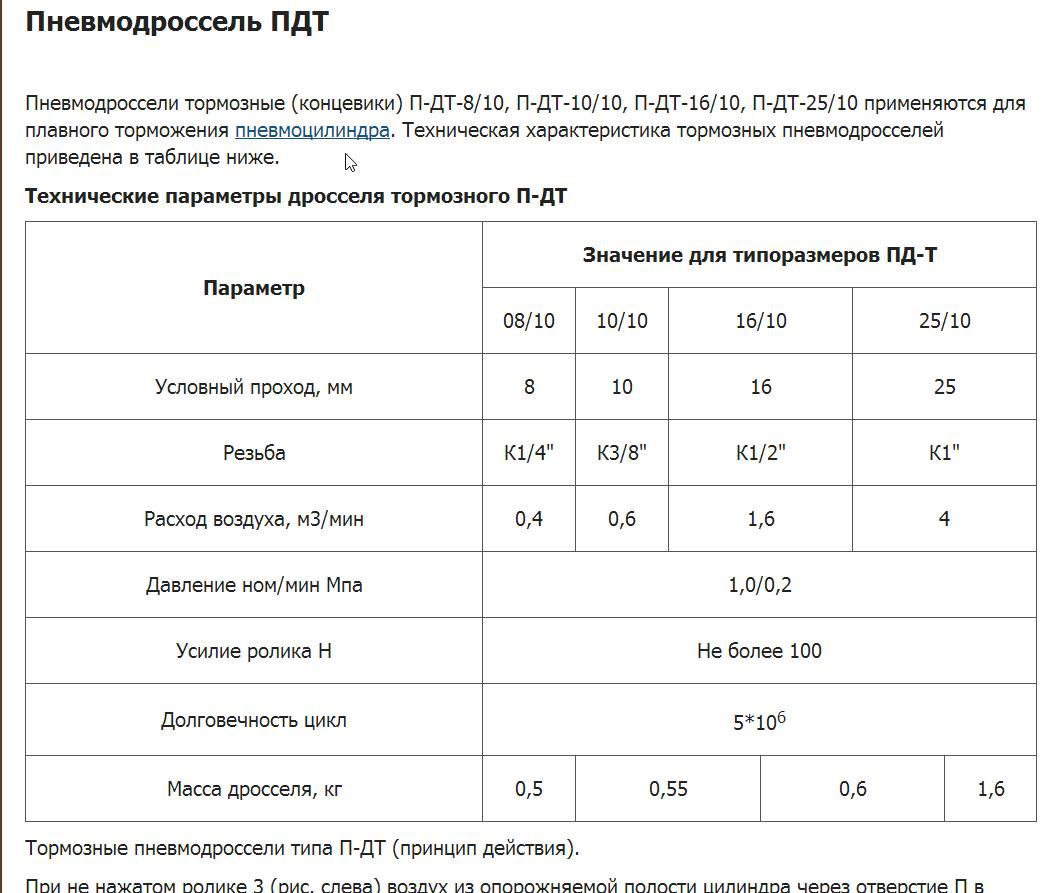

Технические характеристики

Наименование характеристики Значение
 Условный проход   16 мм
 Резьба К1/2"
 Расход воздуха 1,6 м3/мин
 Давление ном/мин 1,0/0,2 МПа
 Усилие ролика Н не более 100
 Долговечность цикл 5х106
 Масса дросселя  0,6 кг

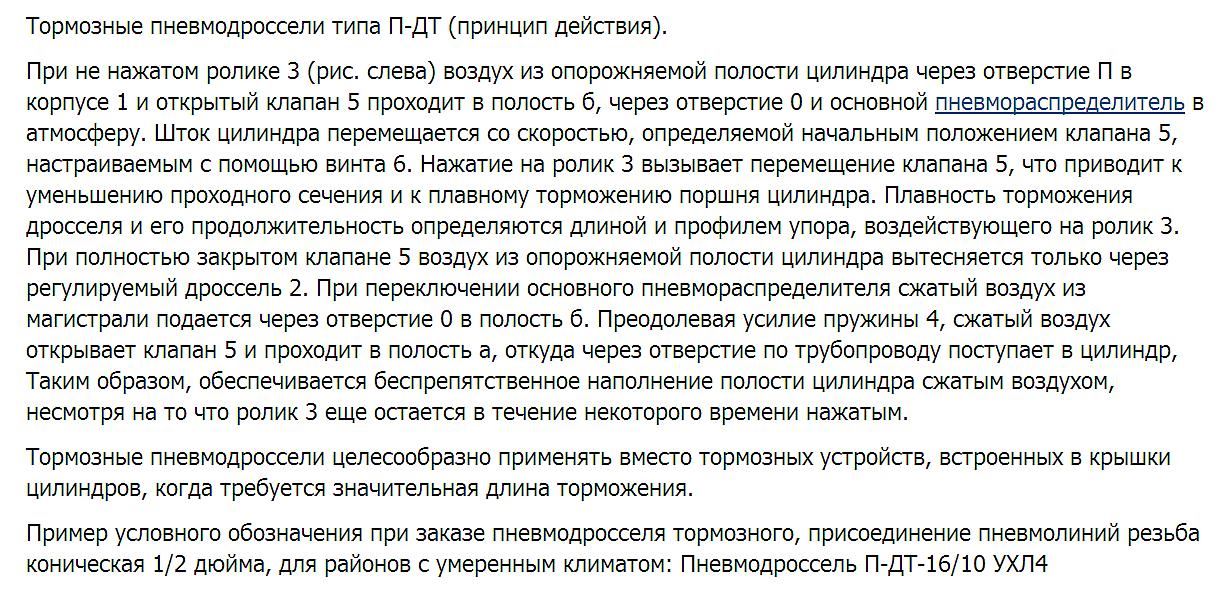

Работа тормозных пневмодросселей П-ДТ

При не нажатом ролике 3 воздух из опорожняемой полости цилиндра через отверстие П в корпусе 1 и открытый клапан 5 проходит в полость б, через отверстие 0 и основной пневмораспределитель в атмосферу.

Пример условного обозначения при заказе пневмодросселя тормозного, присоединение пневмолиний резьба коническая 1/2 дюйма, для районов с умеренным климатом: Пневмодроссель П-ДТ-16/10 УХЛ4

Принцип работы пневматического дросселя



В наличии пневмодроссели П-ДК с обратным клапаном конического присоединения:

ПДК 04-2, Dy=4, K=1/8"
ПДК 06-2, Dy=6, K=1/4"
ПДК 10-2, Dy=10, K=3/8"
ПДК 16-2, Dy=16, K=1/2"
ПДК 20-2, Dy=20, K=3/4"
ПДК 25-2, Dy=25, K=3/4"
П-ДТ 10-10, Dy=10, K=3/8"
П-ДТ 16-10, Dy=16, K=1/2"

Купить пневмодроссель тормозной можно в офисе, забрать там же, на складе или заказать отправку груза через ТК по городам России и СНГ.
