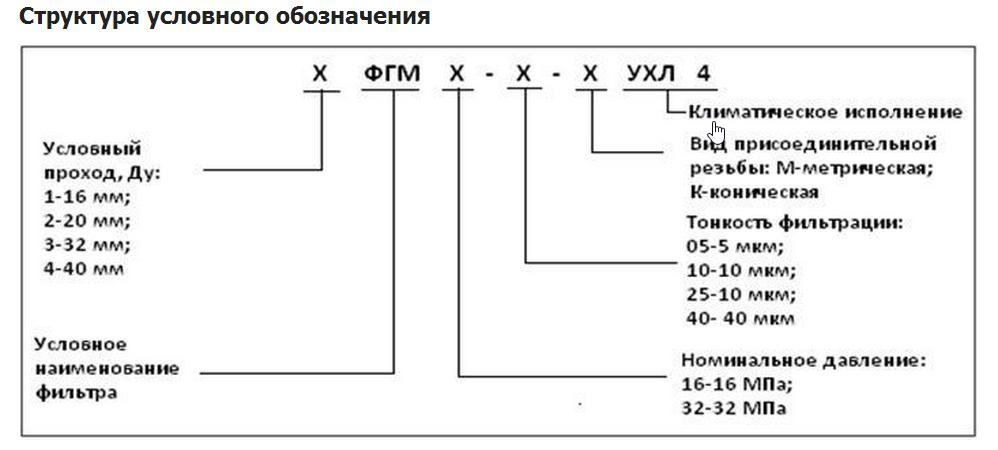

Фильтр напорный 1ФГМ16-40М

  • группа напорных фильтров
  • с индикатором загрязненности
  • 12мм - габарит 1
  • Номинальное давление 16 МПа
  • Тонкость фильтрации - 40 мкм
  • Тип резьбы на входном и выходном отверстиях фильтра - метрическая (М)
  • Тех. условия - ТУ2.053.022 5228.030-90.



Напорный фильтр с индикатором загрязненности 1 ФГМ 16-40 М

Служит для очистки от механических примесей минеральных масел.

Используется в механизмах, где применяется гидропривод:

  1. в металлорежущих,
  2. деревообрабатывающих и др. станках,
  3. кузнечно-прессовом оборудовании,
  4. литейных,
  5. строительно-дорожных,
  6. с/х машинах.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

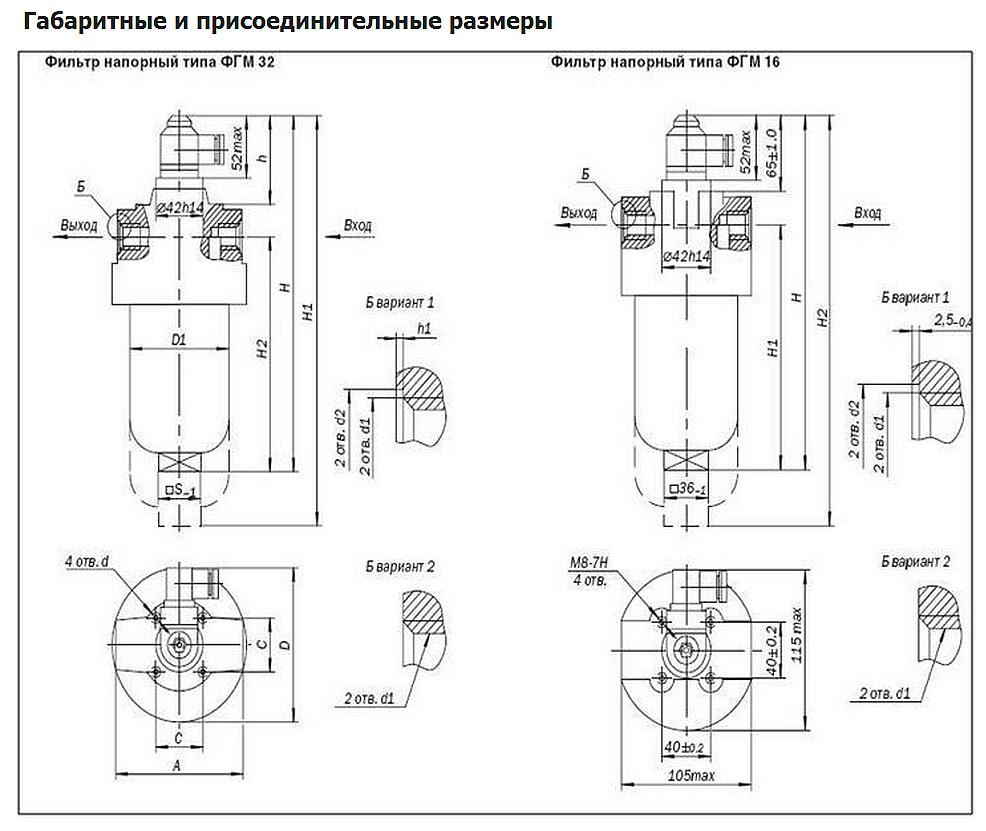

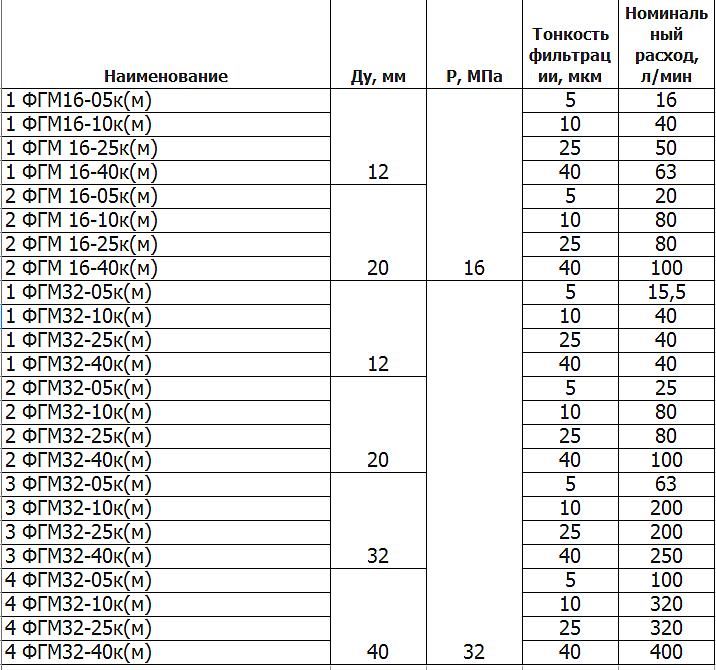

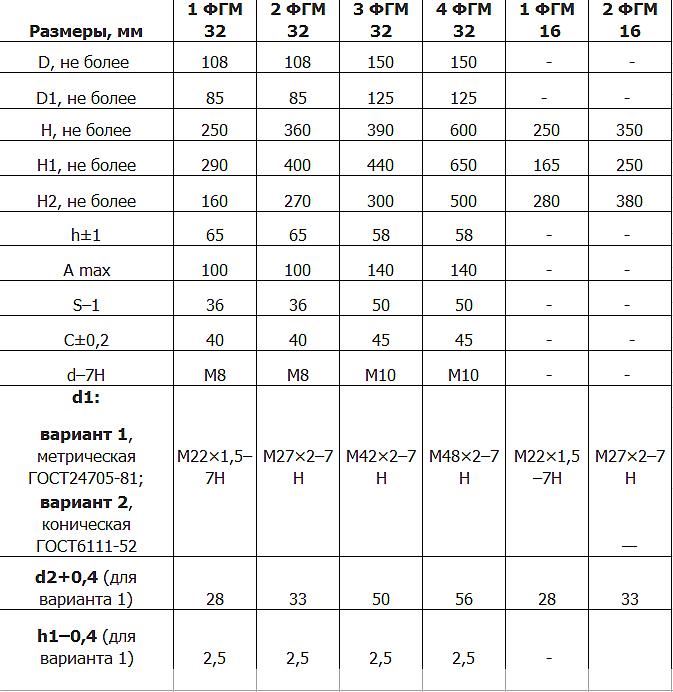

 Технические характеристики

Наименование характеристики Значение
 Номинальный расход, л/мин   32
Номинальная тонкость фил. 40
Ном. давление МПа 16
Ном. перепад давл. МПа   0,08
Перепад давления при котором происходит срабатывание индикатора 0,3±0,03;  0,4±0,05
Условный проход, мм 12
Масса, без масла, кг 2

Параметры индикатора загрязненности

  1. Тип фильтра  1ФГМ16-40М(М)
  2. Обозначение фильтроэлемента ( С- исполнение с поддерживающей сеткой) С1ФГМ-40
  3. Тонкость фильтрации 40 мкм
  4. Номинальный расход  63 л/мин
  5. Условный проход 10мм
  6. Габаритный размер: до 280×108×100 мм
  7. Масса не более 2 кг
  • Диапазон коммутируемого тока, от мА до А: 0,1 мА - 0,5 А
  • Коммутируемая мощность: не более - 9 Вт
  • Сопротивление: не более - 0,36 Ом
  • Напряжение, подводимое от внешнего источника питания: не более - 42 В
  • Источник питания: постоянного или переменного тока
  • Степень защиты по ГОСТ 14254-96: не ниже IP 44
  • Сечение провода: не менее -  0,2 мм2
  • Тип разъема по ТУ 16.434.153-86: СЭ11-19(23)-300-65УЗ



При работе на масле кинематической вязкостью от 20 мм2/с до 30 мм2/с:

Перепад давлений номинальный: не более  - 0,16 МПа

Срабатывание индикатора загрязнённости при перепаде давлений - 0,3±0,03 МПа;

Срабатывание предохранительного клапана при перепаде давлений - 0,5±0,1 МПа.

Характеристика масел и СОЖ

Кинематическая вязкость масел при температуре до 80° С - не боле 200 мм2/с (сСт)

t окр. среды +1...+40°С

Фильтр 1 ФГМ 16-40: принцип работы

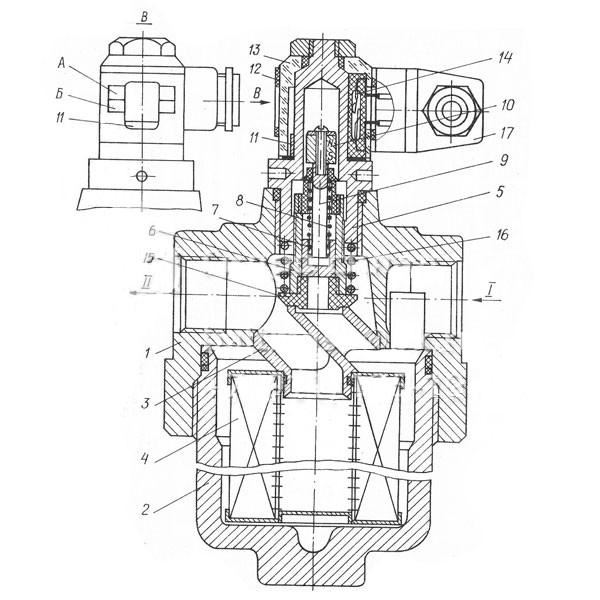

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный

В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана.

Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость. Проходя выходное отверстие рабочая жидкость поступает в гидравлическую систему.

Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!

Указатель загрязения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены. При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и перходит к работе в аварийном режиме.

Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент.
