Фильтр напорный 3ФГМ32-25М

группа напорных фильтров
с индикатором загрязненности
32мм - габарит 3
Номинальное давление 32 МПа
Тонкость фильтрации - 25 мкм
Тип резьбы на входном и выходном отверстиях фильтра - метрическая(М)
Тех. условия - ТУ2.053.022 5228.030-90.

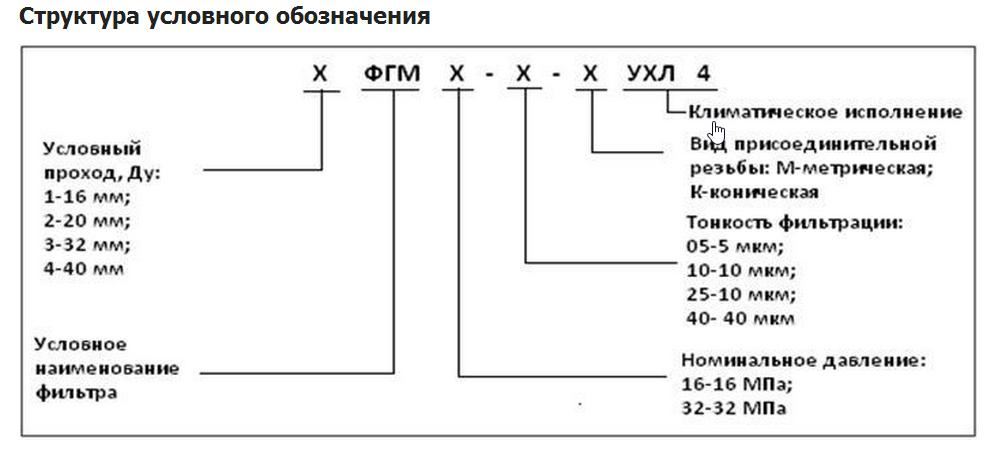

Напорный фильтр с индикатором загрязненности 3 ФГМ 32-25 М

Служит для очистки от механических примесей минеральных масел.

Используется в механизмах, где применяется гидропривод:

в металлорежущих,
деревообрабатывающих и др. станках,
кузнечно-прессовом оборудовании,
литейных,
строительно-дорожных,
с/х машинах.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

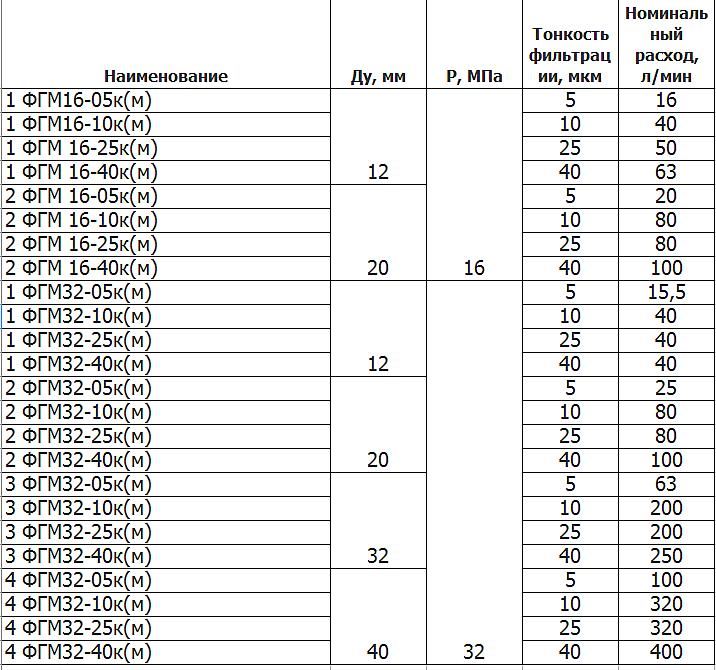

Наименование характеристики	Значение
Номинальное давление	32 МПа
Номинальный расход	200 л/мин
Габарит	2
Условный проход	40 мм
Тонкость фильтрации	25 мкм
Вид присоединительной резьбы	метрическая
Параметры индикатора загрязнённости

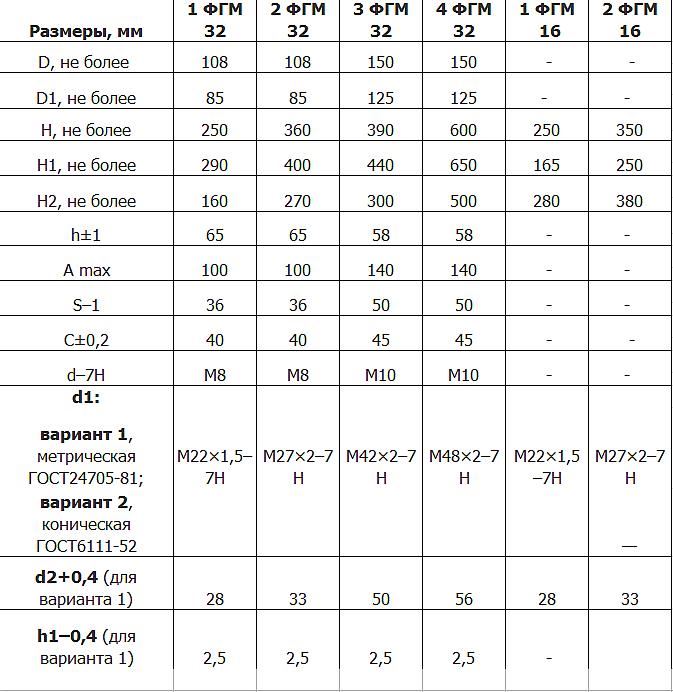

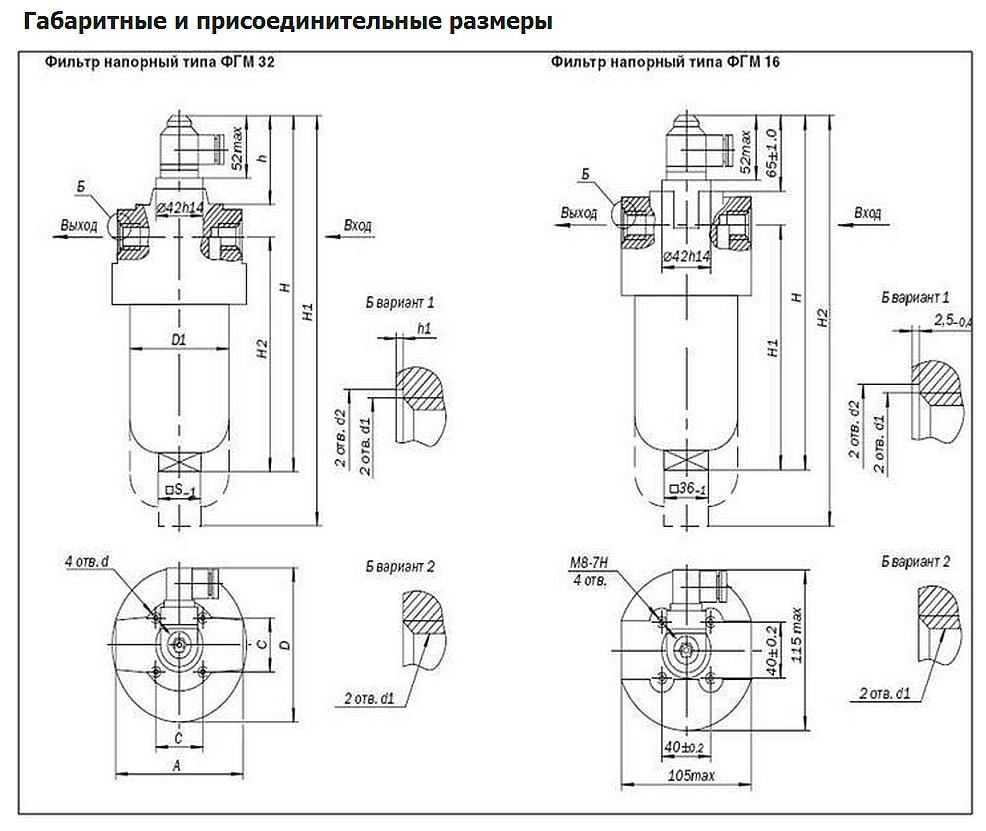

Наименование характеристики	Значение
Тип фильтра	3ФГМ32-25М(К)
Обозначение фильтроэлемента	3ФГМ-25
Обозначение фильтроэлемента с поддерживающей сеткой	С3ФГМ-25
Тонкость фильтрации	25 мкм
Номинальный расход	200 л/мин
Условный проход	32 мм
Габаритный размер:	не более 440×150×140 мм
Масса	не более 14,7 кг
Диапазон коммутируемого тока, от мА до А:	0,1 мА - 0,5 А
Коммутируемая мощность:	не более 9 Вт
Сопротивление:	не более 0,36 Ом
Напряжение, подводимое от внешнего источника питания:	не более 42 В
Источник питания:	постоянного или переменного тока
Степень защиты по ГОСТ 14254-96:	не ниже IP 44
Сечение провода:	не менее 0,2 мм2
Тип разъема по ТУ	16.434.153-86: СЭ11-19(23)-300-65УЗ
При работе на масле кинематической вязкостью	от 20 мм2/с до 30 мм2/с:
Перепад давлений номинальный	не более 0,16 МПа
Срабатывание индикатора загрязнённости при перепаде давлений	0,3±0,03 МПа
Срабатывание предохранительного клапана при перепаде давлений	0,5±0,1 МПа.

При работе на масле кинематической вязкостью от 20 мм²/с до 30 мм²/с:

Перепад давлений номинальный: не более - 0,16 МПа

Срабатывание индикатора загрязнённости при перепаде давлений - 0,3±0,03 МПа;

Срабатывание предохранительного клапана при перепаде давлений - 0,5±0,1 МПа.

Характеристика масел и СОЖ

Кинематическая вязкость масел при t до 80° С - не боле 200 мм²/с (сСт)

t окр. среды +1...+40°С

Фильтр 3 ФГМ 32-25 принцип работы

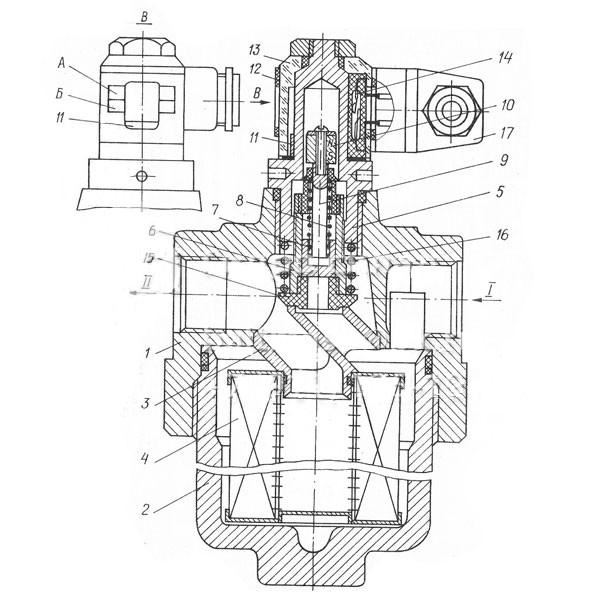

Комплектующие фильтра: 1 – головка, 2- стакан, 3, 15 – седло, 4 – фильтроэлемент, 5 – корпус, 6 – поршень, 7 – плунжер, 8, 16 – пружина, 9 – шток, 10 – магнит, 11 – указатель, 12 – шкала, 13 – обойма, 14 – геркон, 17 – разъем штепсельный

В головке фильтра расположено входное отверстие через которое рабочая жидкость поступает во внутреннее пространство фильтра, в полость стакана.

Фильтроэлемент, располагающийся в полости стакана очищает проходящую через него масляную жидкость.

Проходя выходное отверстие, рабочая жидкость поступает в гидравлическую систему.

Индикатор загрязнённости - гарантированная защита гидросистемы от загрязнений!

Указатель загрязнения фильтроэлемента - индикатор загрязнённости, сигнализирующий о необходимости его замены.

При загрязнении фильтроэлемента при перепаде давлений 0,3±0,03 МПа срабатывает индикатор загрязнённости и переходит к работе в аварийном режиме.

Дальнейшее повышение перепада давлений до 0,5±0,1 МПа ведёт к открытию предохранительного клапана, и рабочая жидкость поступает в систему, минуя фильтроэлемент.
