1Р323 АЖ 54 В220 Гидрораспределитель золотниковый с электрогидравлическим управлением 1Р323 АЖ 54 В220 в ТД УралГидроМаш в Челябинске с гарантией производителя. Подбор бесплатно. Схемы подключения. Цена от 35000 рублей 1Р323 АЖ 54 В220 1Р323 АЖ 54 В220
Поделиться:

1Р323 АЖ 54 В220

  • золотниковый гидрораспределитель
  • с электрогидравлическим управлением
  • с 2 электромагнитами
  • с фиксацией золотника
    Применяются в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.

Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

ЦЕНА: 35 000 руб.

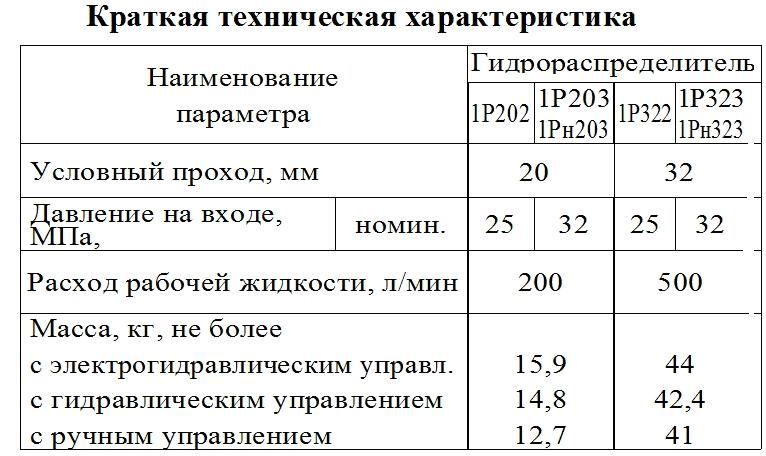

Технические характеристики

Наименование характеристики Значение
 Условный проход  32 мм

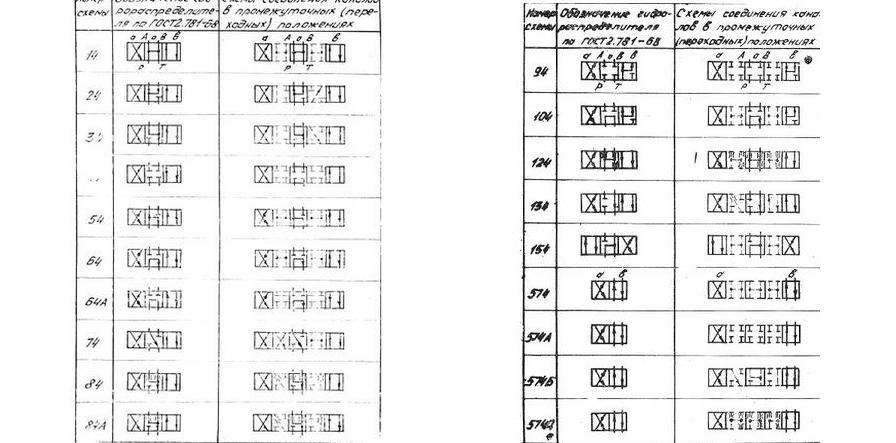

 Гидравлическая схема  54
 Электромагнитный пилот Ду=6  с двумя электромагнитами
 Количество электромагнитов
 С электромагнитами  переменного тока напряжением 220В
Возврат золотника  Пружинный
 Подвод   от независимого потока , слив независимый
 Расход рабочей жидкости  500 л/мин
 Давление на входе  32 МПа
 Масса   44 кг
Присоединение потока управления АЖ(1,2,3,4)
1-подвод и слив независимый
2-подвод независимый, слив общий;
3-подвод от основного потока, слив независимый;
4-подвод от основного потока, слив общий

Строение и принцип работы гидрораспределителя 1Р323 АЖ 54

Основные части
золотник
крышки
пружины
пилоты

В корпусе расположены 3 вида каналов:

для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием

Каналы выполнены методом литья.

пилот Ду=6 с двумя электромагнитами пилот Ду=10 с двумя электромагнитами


1Р323 АЛ 14 В220

1Р323 АЛ 24 В220

1Р323 АЛ 34 В220

1Р323 АЛ 44 В220

1Р323 АЛ 54 В220

1Р323 АЛ 64 В220

1Р323 АЕ 574 В220

1РН323 К 574 (Колёсико)

1РН323 574 (Колёсико)

1РН323 ФВ 64



2Р323 АЛ 14 В220

2Р323 АЛ 24 В220

2Р323 АЛ 34 В220

2Р323 АЛ 44 В220

2Р323 БЛ 44 В220

2Р323 АЛ 54 В220

2Р323 АЛ 64 В220

2Р323 АЕ 574 В220



Как продлить работоспособность гидрораспределителя 1Р323 АЖ 54 В220?

Одно из нужных дополнений - фильтры. Если замену фильтров проводить своевременно, не допускать попадания в систему грязи и чужеродных предметов, своевременно менять износившиеся детали, то гидравлические распределители Р323 будут работать долго и надежно.

Цену уточняйте у консультанта онлайн, по электронной почте 82002288@mail.ru или по тел. +7 (351) 200-22-88.
