1РММ10 14Ф Гидрораспределитель золотниковый с ручным управлением 1РММ10 14Ф в наличии в ТД УралГидроМаш в Челябинске с гарантией производителя. Подбор бесплатно. Схемы подключения. Цена. 1РММ10 14Ф 1РММ10 14Ф
Поделиться:

1РММ10 14Ф

золотниковый гидрораспределитель
работает от ручного управления - положение золотника управляется движением руки
золотник имеет три положения при управлении
без пружинного возврата с фиксацией
пружины отсутствуют и золотник в каждой из позиций удерживается шариковым пружинным фиксатором
Гидрораспределитель 1РММ10.14Ф имеет аналог - это гидрораспределитель ВММ10.14Ф

Назначение гидрораспределителя 1РММ10.14Ф

Гидравлический распределитель — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия. Предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических линиях, машинах, оборудовании.

Применение гидрораспределителя 1РММ10.14Ф

Используется в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Устанавливается в гидросистемы станков, гидравлических прессов, в системы и устройства с автоматическим и полуавтоматичеким циклом работы (ГАП, манипуляторы, станки с ЧПУ) работающих при температуре от -20ºС до +70ºС.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

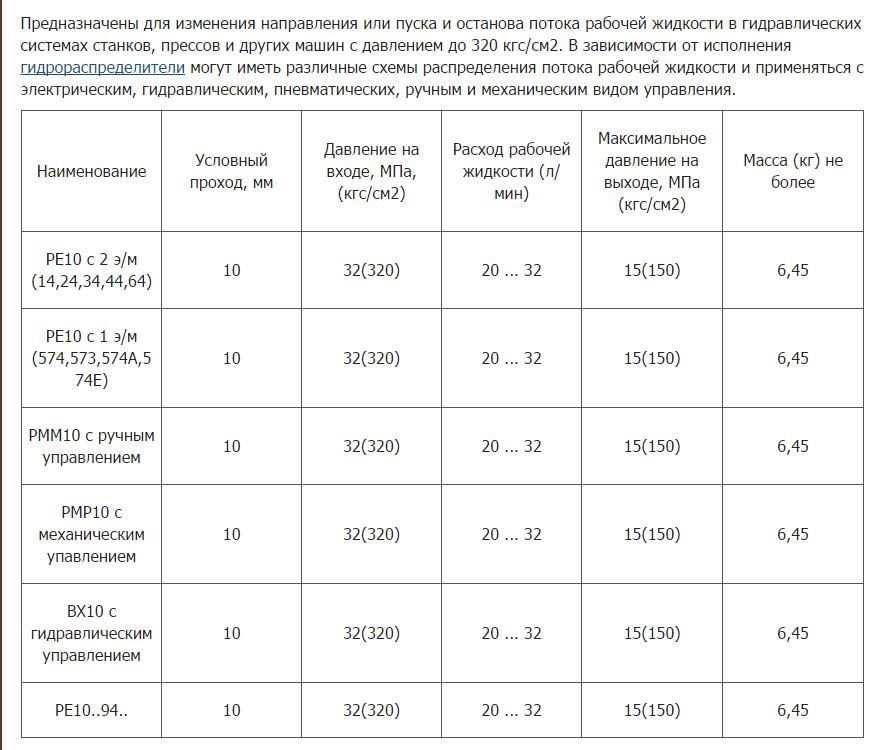

Технические характеристики

Наименование характеристики Значение
Ду = 10 мм
Схема распределения потока жидкости (гидросхема) 14
Расход рабочей жидкости 25-40 л/мин
Давление на входе (номинальное) 32 МПа
Давление на сливе (максимальное) 15 МПа
Максимальное давление управления  0,8-6,0 МПа
Максимальные внутренние утечки на каждой линии при давлении 10/32МПа - 60/150см³/мин
С фиксацией золотника в среднем положении шариковым пружинным фиксатором обзначение Ф

Устройство гидрораспределителей 1РММ 10 14Ф

корпус
золотник - переключается вручную
электромагнит (один или два)
каналы, с помощью которых подключаются гидролинии
рукоятка или поворотный переключатель
шариковый пружинный фиксатор

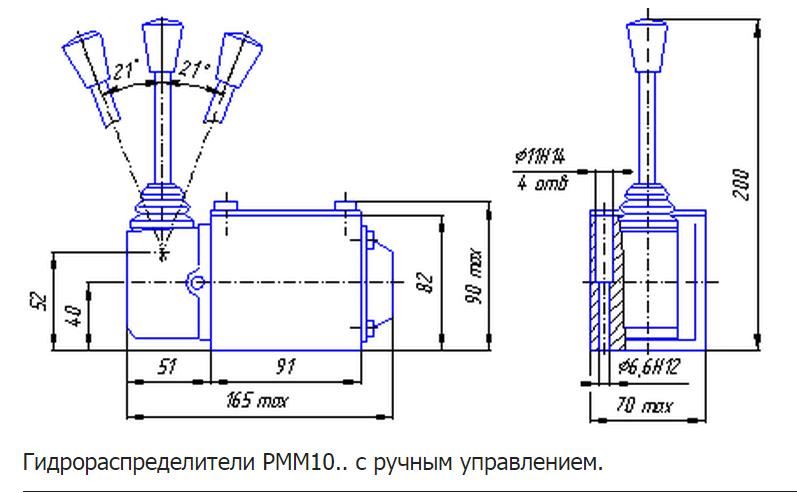

Золотник в корпусе переключается вручную с помощью рукоятки (или поворотного переключателя), связанной с золотником через поводок.

В гидрораспределителе 1РММ10 14 Ф пружины отсутствуют и золотник в каждой из позиций удерживается шариковым пружинным фиксатором.

Работа гидрораспределителя 1РММ 10 14 Ф

Смещение золотника в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.

Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.

Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом. Подробнее...

Гидравлические распределители 1РММ представлены в нашей товарной карте



Гидрораспределитель 1РММ6Б Гидрораспределитель 1РММ10
 с фиксацией пружинами  шариковым пружинным фиксатором

с фиксацией пружинами

 шариковым пружинным фиксатором

1РММ6 14

1РММ6 24

1РММ6 34

1РММ6 64

1РММ6 573

1РММ6 574

1РМР6 574А

=1ВМР6 574А

1РММ6 14Ф

1РММ6 24Ф

1РММ6 34Ф

1РММ6 44Ф

1РММ6 64Ф

1РММ10 14

1РММ10 34

1РММ10 44

1РММ10 64

1РММ10 574



1РММ10 14Ф

1РММ10 34Ф

1РММ10 44Ф

1РММ10 64Ф

Используемая для гидрораспределителей 1РММ10 14Ф рабочая жидкость по ГОСТ 17216-71 требует очистки не грубее 12-го класса чистоты. Следовательно, от применения фильтров (с тонкостью фильтрации номин. не грубее 25 мкм) зависит надёжность и долговечность гидроаппарата. Предъявляемым требованиям соответствуют следующие рабочие жидкости: ИГП-30, ИГП-34, ИГП-18, ВНИИ НП-403 при температуре рабочей жидкости от +1 до +70 ºC. Использование других жидкостей с аналогичными свойствами допускается. Гидрораспределители 1РММ эксплуатируются на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с. Пожалуйста, уточняйте цену у консультанта он-лайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!
