Назначение гидрораспределителя 1РММ10.34Ф
Гидравлический распределитель — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия. Предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических линиях, машинах, оборудовании.
Применение гидрораспределителя 1РММ10.34Ф
Используется в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Устанавливается в гидросистемы станков, гидравлических прессов, в системы и устройства с автоматическим и полуавтоматичеким циклом работы (ГАП, манипуляторы, станки с ЧПУ) работающих при температуре от -20ºС до +70ºС.

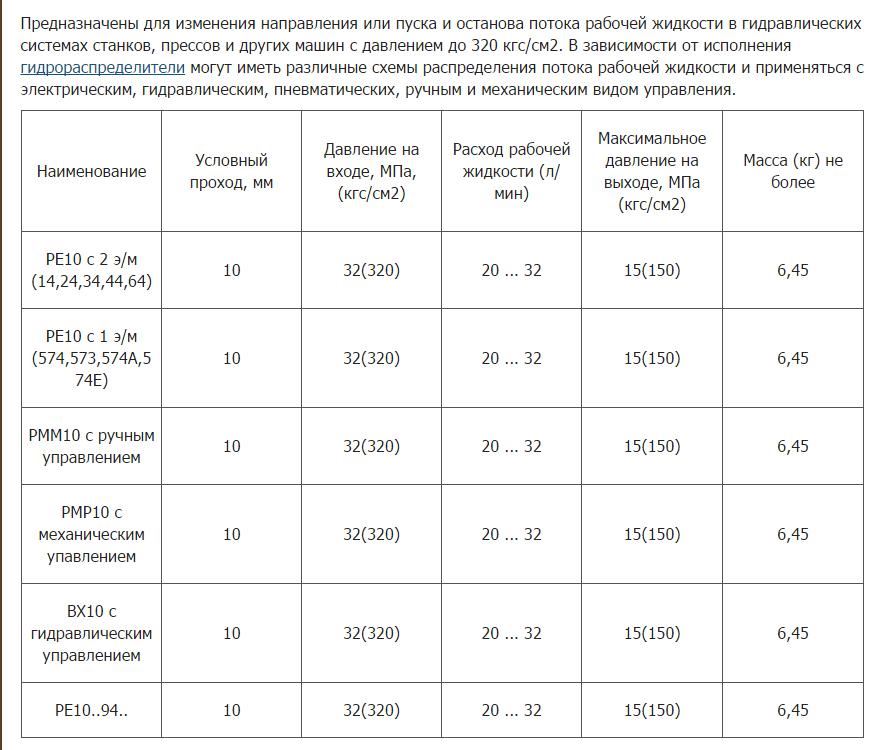

| Наименование характеристики | Значение |
| Ду = | 10 мм |
| Схема распределения потока жидкости (гидросхема) | 34 |
| Расход рабочей жидкости | 25-40 л/мин |
| Давление на входе (номинальное) | 32 МПа |
| Давление на сливе (максимальное) | 15 МПа |
| Максимальное давление управления | 0,8-6,0 МПа |
| Максимальные внутренние утечки на каждой линии | при давлении 10/32МПа - 60/150см³/мин |
| С фиксацией золотника в среднем положении шариковым пружинным фиксатором | обзначение Ф |
Устройство гидрораспределителей 1РММ 10 34Ф
корпус
золотник - переключается вручную
электромагнит (один или два)
каналы, с помощью которых подключаются гидролинии
рукоятка или поворотный переключатель
шариковый пружинный фиксатор

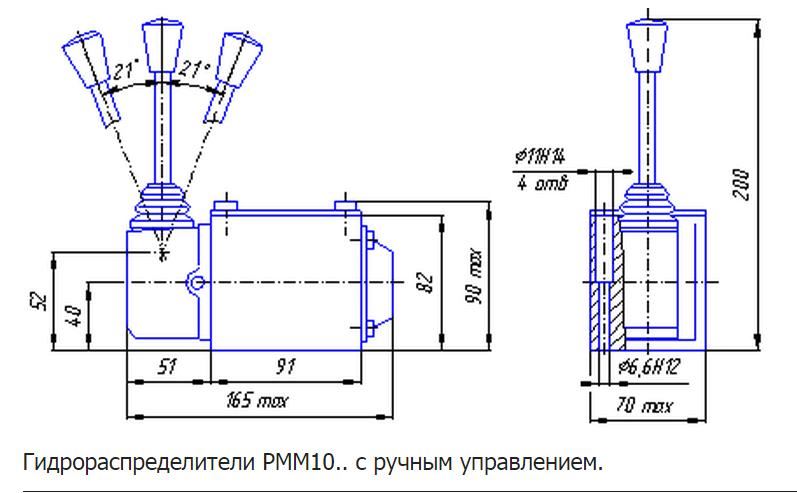

Золотник в корпусе переключается вручную с помощью рукоятки (или поворотного переключателя), связанной с золотником через поводок.
В гидрораспределителе 1РММ10 34 Ф пружины отсутствуют и золотник в каждой из позиций удерживается шариковым пружинным фиксатором.
Работа гидрораспределителя 1РММ 10 34 Ф
Смещение золотника в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.
Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.
Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом. Подробнее...
Гидравлические распределители 1РММ представлены в нашей товарной карте
| Гидрораспределитель 1РММ6Б | Гидрораспределитель 1РММ10 | ||
| с фиксацией пружинами | шариковым пружинным фиксатором |
с фиксацией пружинами |
шариковым пружинным фиксатором |
|
1РММ6 14 1РММ6 24 1РММ6 34 1РММ6 64 1РММ6 573 1РММ6 574 1РМР6 574А =1ВМР6 574А |
1РММ6 14Ф 1РММ6 24Ф 1РММ6 34Ф 1РММ6 44Ф 1РММ6 64Ф |
1РММ10 14 1РММ10 34 1РММ10 44 1РММ10 64 1РММ10 574 |
1РММ10 14Ф 1РММ10 34Ф 1РММ10 44Ф 1РММ10 64Ф |
Используемая для гидрораспределителей 1РММ10 34Ф рабочая жидкость по ГОСТ 17216-71 требует очистки не грубее 12-го класса чистоты. Следовательно, от применения фильтров (с тонкостью фильтрации номин. не грубее 25 мкм) зависит надёжность и долговечность гидроаппарата. Предъявляемым требованиям соответствуют следующие рабочие жидкости: ИГП-30, ИГП-34, ИГП-18, ВНИИ НП-403 при температуре рабочей жидкости от +1 до +70 ºC. Использование других жидкостей с аналогичными свойствами допускается. Гидрораспределители 1РММ эксплуатируются на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с. Пожалуйста, уточняйте цену у консультанта он-лайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!
