Гидравлический распределитель — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия.
Предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических линиях, машинах, оборудовании.
Применение
Используется в дорожно-транспортных, сельскохозяйственных и других машинах и, в первую очередь, устанавливается в гидросистемы на станки, гидравлические прессы, системы и устройства с автоматическим и полуавтоматичеким циклом работы (ГАП, манипуляторы, станки с ЧПУ) работающих при температуре от -20ºС до +70ºС.

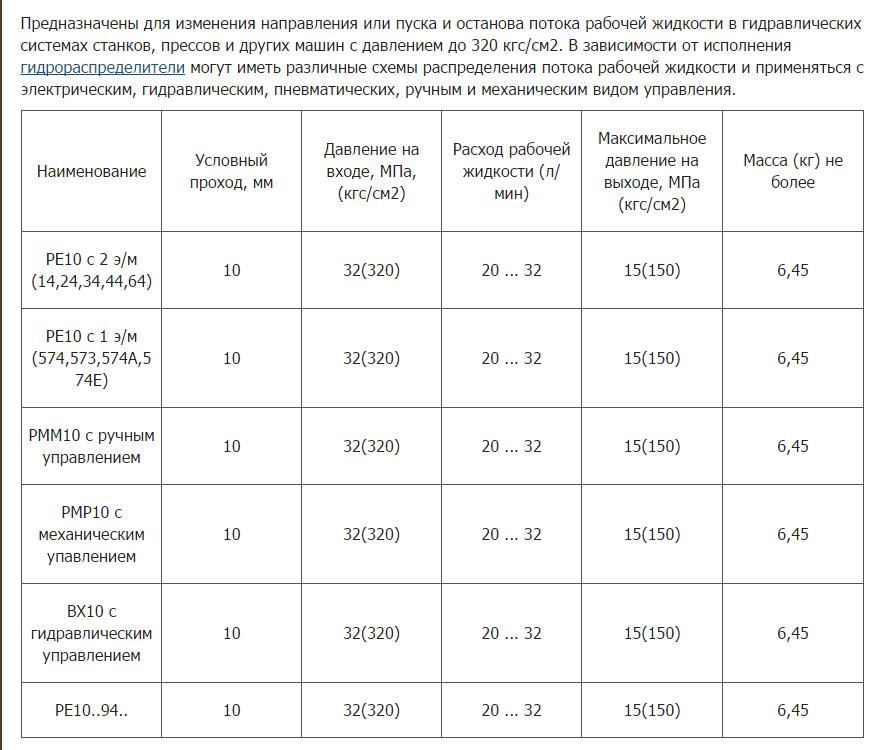

| Наименование характеристики | Значение |
| Условный проход | 10 мм |
| Давление на входе | 32 (320) МПа, (кгс/см2) |
| Масса | не более 3,8 кг |
| Максимальное давление на выходе | 15 (150) МПа (кгс/см2) |
| Расход рабочей жидкости ном./макс. | 100/120 л/мин |
| Тип управления | механическое (при помощи тяги) |
| Схема распределения потоков рабочей жидкости | 64 |
| Возврат золотника | Пружинный |
| Без фиксации золотника в крайних положениях |

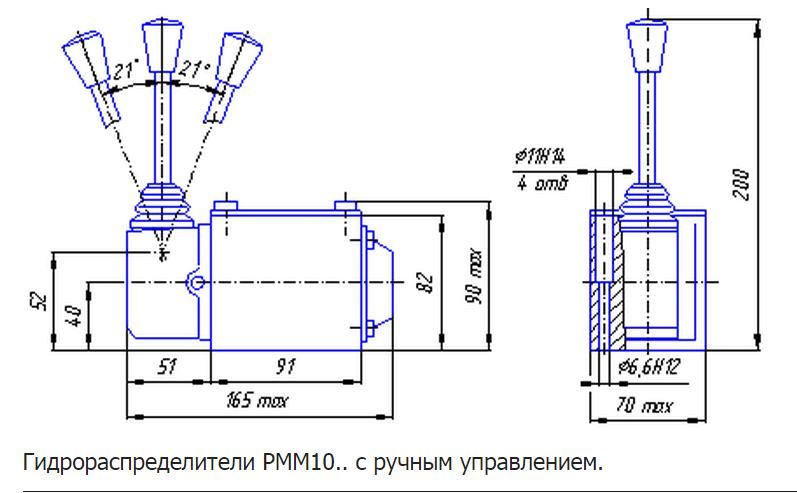

Золотник в корпусе переключается вручную с помощью рукоятки (или поворотного переключателя), связанной с золотником через поводок.
В трехпозиционных гидрораспределителях с пружинным центрированием после снятия усилия с рукоятки золотник пружинами устанавливается в среднюю (нейтральную) позицию.
В среднем положении все каналы перепускают рабочую жидкость.

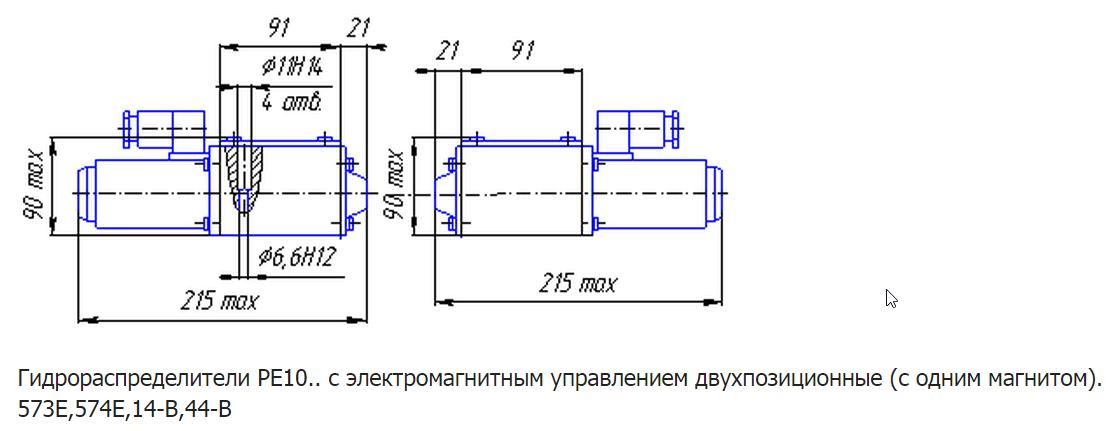

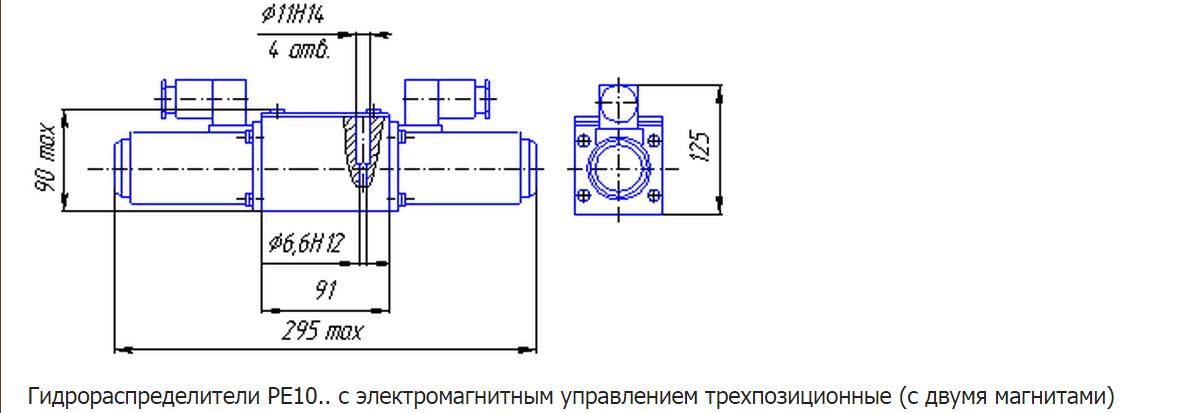

Смещение золотника в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя.
Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов.
Кнопки служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях магниты подключаются штепсельным разъемом.
| Гидрораспределитель 1РММ6 | Гидрораспределитель 1РММ10 | ||
| с фиксацией пружинами | шариковым пружинным фиксатором |
с фиксацией пружинами |
шариковым пружинным фиксатором |
|
=1ВМР6 574А |
1РММ10 64Ф |
||
Используемая для гидрораспределителей 1РММ10 рабочая жидкость по ГОСТ 17216-71 требует очистки не грубее 12-го класса чистоты. Следовательно, от применения фильтров (с тонкостью фильтрации ном. не грубее 25 мкм) зависит надёжность и долговечность гидроаппарата.
Предъявляемым требованиям соответствуют следующие рабочие жидкости: ИГП-30, ИГП-34, ИГП-18, ВНИИ НП-403 при температуре рабочей жидкости от +1 до +70ºC.
Использование других жидкостей с аналогичными свойствами допускается.
Гидрораспределители 1РММ эксплуатируются на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с.
