Предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Используется в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

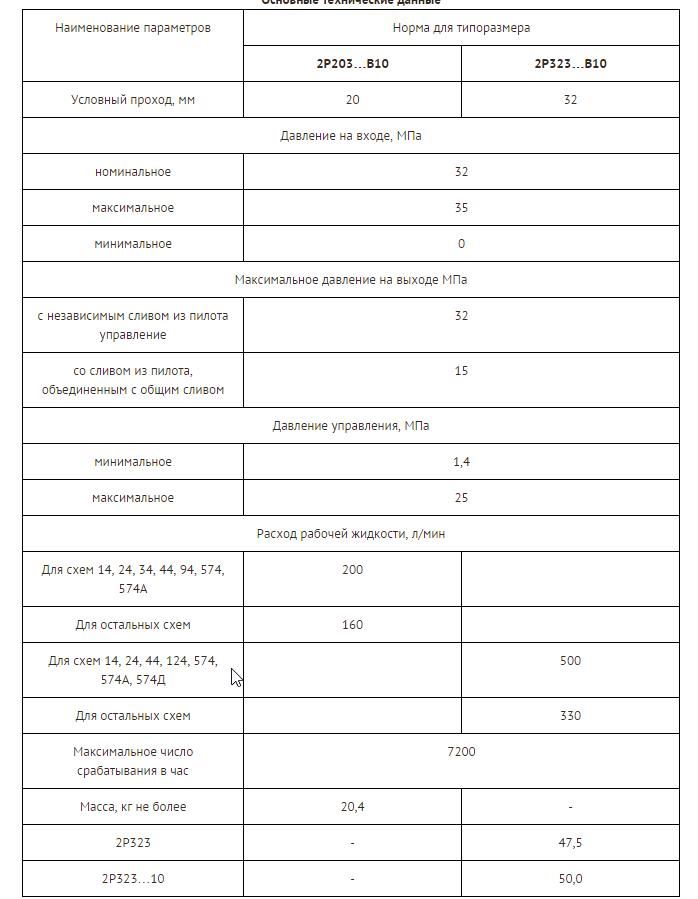

| Наименование характеристики | Значение |
| Условный проход | 20 мм |

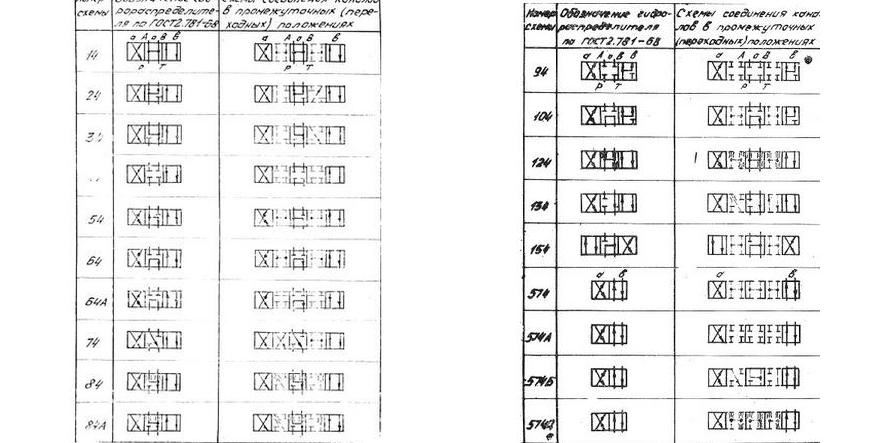

| Гидравлическая схема | 14 |
| Электромагнитный пилот Ду | 6мм с двумя электромагнитами |
| Количество электромагнитов | 2 |
| С электромагнитами | переменного тока напряжением 220В |
| Возврат золотника | Пружинный |
| Подвод | от независимого потока, слив независимый |
| Расход рабочей жидкости ном | 200 л/мин |
| Давление на входе ном. | 32 МПа |
Строение и принцип работы гидрораспределителя 1Р203 АЛ1 14
Основные части
В корпусе расположены 3 вида каналов:
для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием.
Каналы выполнены методом литья.
|
Пружинный возврат золотника распределителя с электромагнитным управлением |
Гидравлический возврат золотника |
Способ установки золотника: фиксация золотника. Ручное управление |
|
1Р203 АЛ1 14 В220
|
|
РПГ 20/3 СММФ 574 - гидрораспределители непрямого действия стыкового монтажа.
Для уплотнения стыковой плоскости применяются кольца по ГОСТ 9833-73.
Нужно всего лишь замену фильтров проводить своевременно, не допускать попадания в систему грязи и чужеродных предметов и, конечно же, "Своевременно менять износившиеся детали!"
Пожалуйста, уточняйте цену у консультанта онлайн, по электронной почте: 82002288@mail.ru или по тел. + 7 (351) 200 22 88.
Продукция в наличии. Звоните!
