1Р203 АЛ1 24 В220 Гидрораспределитель золотниковый с электрогидравлическим управлением 1Р203 АЛ1 24 В220 в ТД УралГидроМаш в Челябинске с гарантией производителя. Подбор бесплатно. Схемы подключения. Цена. 1Р203 АЛ1 24 В220 1Р203 АЛ1 24 В220
Поделиться:

1Р203 АЛ1 24 В220

  • золотниковый гидрораспределитель 1Р203 АЛ1 24
  • с электрогидравлическим управлением
  • Применяются в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.

Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

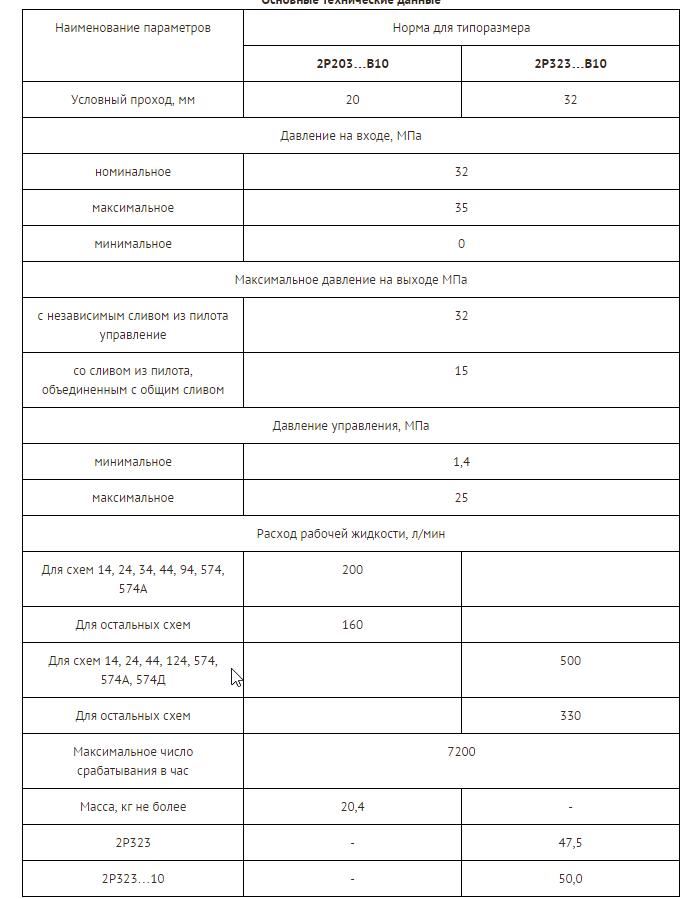

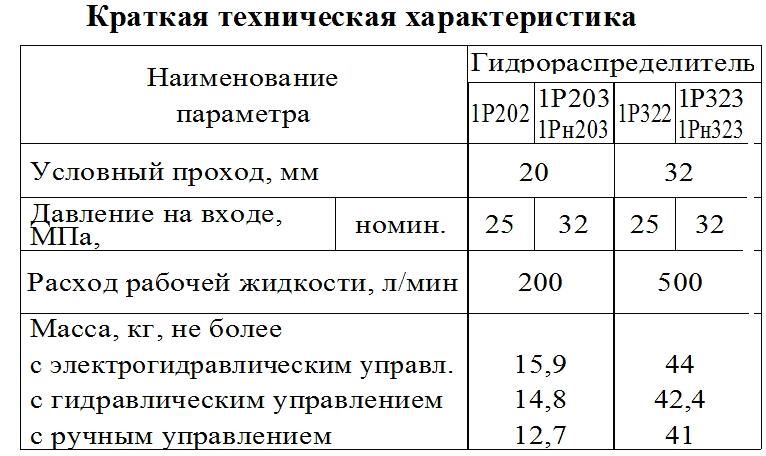

Технические характеристики

Наименование характеристики Значение
 Условный проход  20 мм

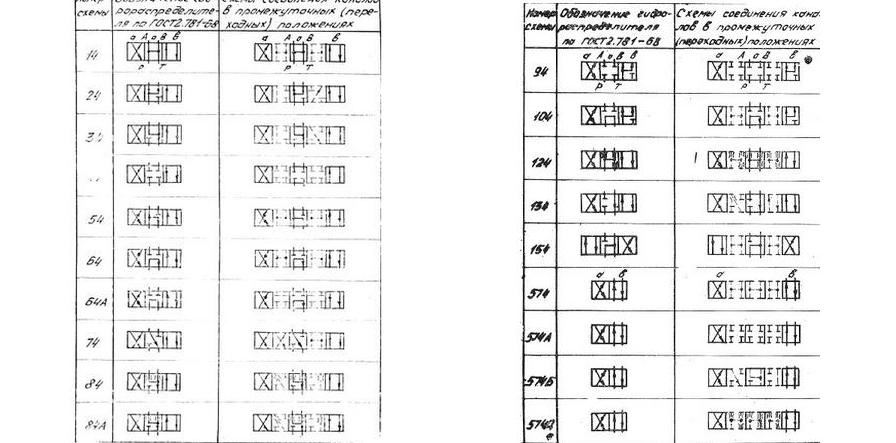

Гидравлическая схема 14
Электромагнитный пилот Ду 6мм с двумя электромагнитами
Количество электромагнитов 2
С электромагнитами   переменного тока напряжением 220В
Возврат золотника Пружинный
Подвод от независимого потока , слив независимый
Расход рабочей жидкости ном  200 л/мин
Давление на входе ном. 32 МПа

Строение и принцип работы гидрораспределителя 1Р203 АЛ1 24

Основные части гидравлического распределителя 1Р203 АЛ1 24 В220:

корпус
золотник
крышки
пружины
пилоты
В корпусе расположены 3 вида каналов:

для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Каналы выполнены методом литья. Подробно о строении и принципе работы гидрораспределителей 1Р203...



ружинный возврат золотника распределителя с электромагнитным управлением Гидравлический возврат золотника Способ установки золотника: фиксация золотника. Ручное управление


Гидрораспределитель 1Р203 АЛ1 14 В220,

Гидрораспределитель 1Р203 АЛ1 14Р В220,

Гидрораспределитель 1Р203 АЛ1 24 В220,

Гидрораспределитель 1Р203 АЛ1 24Р В220,

Гидрораспределитель 1Р203 АЛ1 34 В220,

Гидрораспределитель 1Р203 АЛ1 34Р В220,

Гидрораспределитель 1Р203 АЛ1 Д34 В220,

Гидрораспределитель 1Р203 АЛ1 44 В220,

Гидрораспределитель 1Р203 АЛ1 44Р В220,

Гидрораспределитель 1Р203 АЛ1 Д44 В220,

Гидрораспределитель 1Р203 АЛ1 64 В220,

Гидрораспределитель 1Р203 АЛ1 64Р В220,

Гидрораспределитель 1Р203 АЛ1 Д 64 В220,

Гидрораспределитель 1Р 203 АЕ1 574 В220,

Гидрораспределитель 2Р203 АЛ1 14 В220,

Гидрораспределитель 2Р203 АЛ1 24 В220,

Гидрораспределитель 2Р203 АЛ1 34 В220,

Гидрораспределитель 2Р203 АЛ1 44 В220,

Гидрораспределитель 2Р203 АЛ1 64 В220,

Гидрораспределитель 2Р203 АЖ1 574 В220





Гидрораспределитель 1Р 203 БЖ1 574 В220,

Гидрораспределитель 2Р203 БЖ1 574 В220



Гидрораспределитель 1РН203 ФВ 14,

Гидрораспределитель 1РН203 ФВ 44,

Гидрораспределитель 1РН203 ФВ 64,

Гидрораспределитель 1РН323

РПГ 20/3 СММФ 574 - гидрораспределители непрямого действия стыкового монтажа. Для уплотнения стыковой плоскости применяются кольца по ГОСТ 9833-73. Работоспособность гидрораспределителя 1Р203 АЛ1 24 В220 продлить?

Нужно всего лишь замену фильтров проводить своевременно, не допускать попадания в систему грязи и чужеродных предметов и, конечно же, "Своевременно менять износившиеся детали!" Пожалуйста, уточняйте цену у консультанта он-лайн или по тел. +7-351-247-65-68 и +7-351-793-77-88. Продукция в наличии. Звоните!
