Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

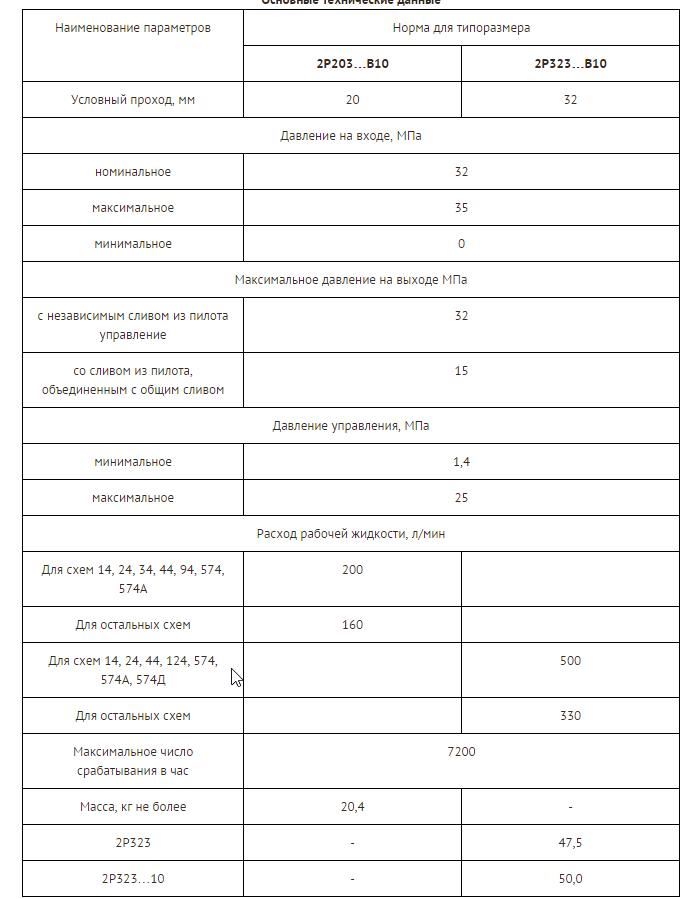

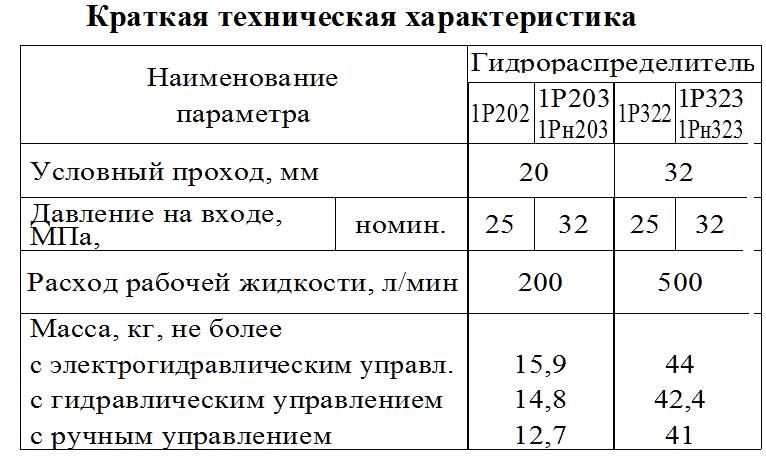

| Наименование характеристики | Значение |
| Условный проход | 20 мм |
| Гидравлическая схема | 14 |
| Электромагнитный пилот Ду | 6мм с двумя электромагнитами |
| Количество электромагнитов | 2 |
| С электромагнитами | переменного тока напряжением 220В |
| Возврат золотника | Пружинный |
| Подвод | от независимого потока , слив независимый |
| Расход рабочей жидкости ном | 200 л/мин |
| Давление на входе ном. | 32 МПа |
Строение и принцип работы гидрораспределителя 1Р203 АЛ1 14Р
Основные части
корпус
золотник
крышки
пружины
пилоты
В корпусе расположены 3 вида каналов:
для подключения основных линий Р, Т, А и В
линии управления Х- подвод, Y- слив
дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием
Каналы выполнены методом литья.
|
Пружинный возврат золотника распределителя с электромагнитным управлением |
Гидравлический возврат золотника |
Способ установки золотника: фиксация золотника. Ручное управление |
|
1Р203 АЛ1 14Р В220
|
|
РПГ 20/3 СММФ 574 - гидрораспределители непрямого действия стыкового монтажа.
Для уплотнения стыковой плоскости применяются кольца по ГОСТ 9833-73.
