1Р203 АЛ1 64Р В220 Гидрораспределитель золотниковый с электрогидравлическим управлением 1Р203 АЛ1 64Р В220 в ТД УралГидроМаш в Челябинске с гарантией производителя. Подбор бесплатно. Схемы подключения. Цена. 1Р203 АЛ1 64Р В220 1Р203 АЛ1 64Р В220
Поделиться:

1Р203 АЛ1 64Р В220

  • золотниковый гидрораспределитель 1Р203 АЛ1 64Р
  • с электрогидравлическим управлением
    Применяются в гидроприводах станков, прессов, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.

Используются в горнодобывающей и перерабатывающей технике, в мобильных установках для управления гидравлическими потоками в гидросистемах.

ЦЕНА: 17 500 руб.

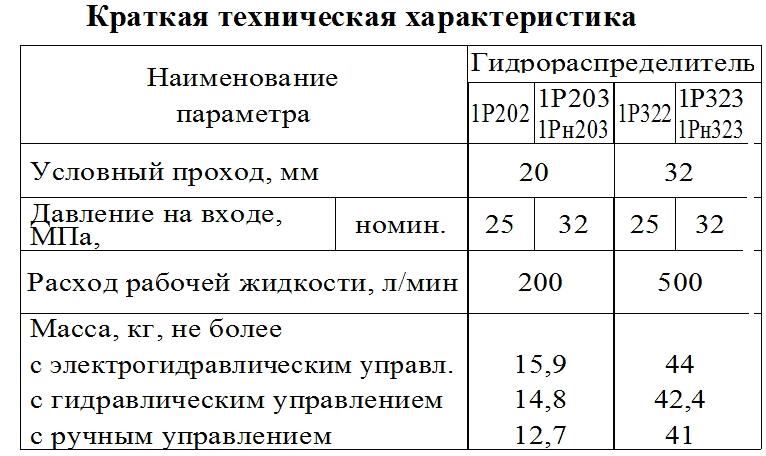

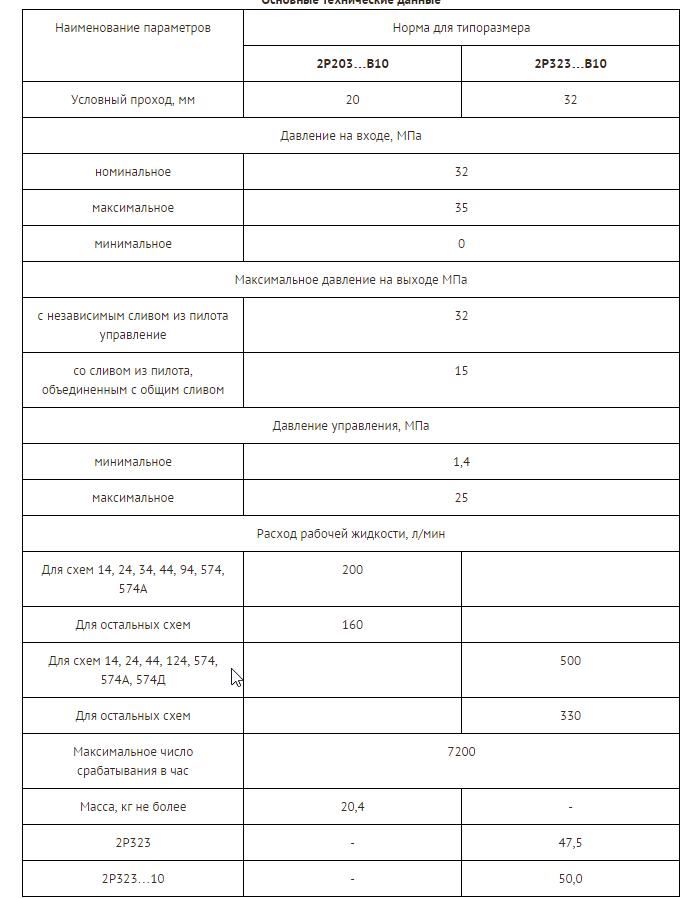

Технические характеристики

Наименование характеристики Значение
 Условный проход  20 мм

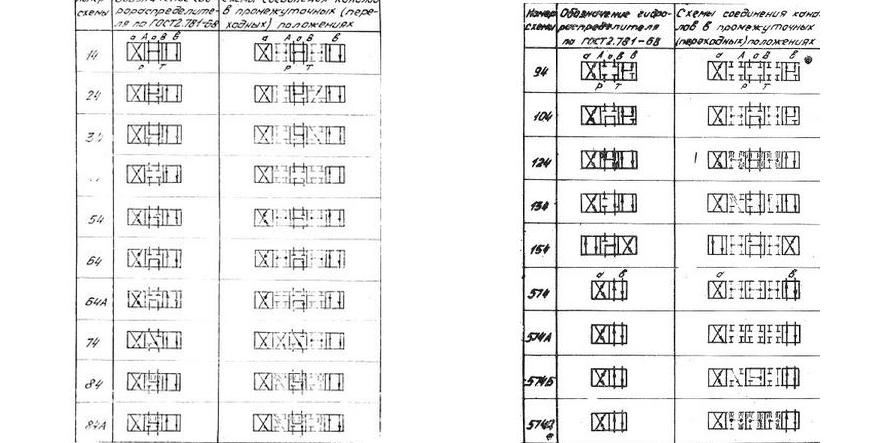

Гидравлическая схема 64
Электромагнитный пилот Ду 6мм с двумя электромагнитами
Количество электромагнитов 2
С электромагнитами   переменного тока напряжением 220В
Возврат золотника Пружинный
Подвод от независимого потока , слив независимый
Расход рабочей жидкости ном  200 л/мин
Давление на входе ном. 32 МПа

Строение и принцип работы

Основные части гидравлического распределителя 1Р203 АЛ1 64Р В220

корпус
золотник
крышки
пружины
пилоты

В корпусе расположены 3 вида каналов:

  • для подключения основных линий Р, Т, А и В
  • линии управления Х- подвод, Y- слив
  • дренажная линия L только для трехпозиционных распределителей с гидравлическим центрированием

Каналы выполнены методом литья.

Распределитель гидравлический: способы возврата золотника

Пружинный возврат золотника распределителя с электромагнитным управлением

Гидравлический возврат золотника

Способ установки золотника: фиксация золотника. Ручное управление

1Р203 АЛ1 14 В220

1Р203 АЛ1 14Р В220

1Р203 АЛ1 24 В220

1Р203 АЛ1 24Р В220

1Р203 АЛ1 34 В220

1Р203 АЛ1 34Р В220

1Р203 АЛ1 Д34 В220

1Р203 АЛ1 44 В220

1Р203 АЛ1 44Р В220

1Р203 АЛ1 Д44 В220

1Р203 АЛ1 64 В220

1Р203 АЛ1 64Р В220

1Р203 АЛ1 Д 64 В220

1Р 203 АЕ1 574 В220

2Р203 АЛ1 14 В220

2Р203 АЛ1 24 В220

2Р203 АЛ1 34 В220

2Р203 АЛ1 44 В220

2Р203 АЛ1 64 В220

2Р203 АЖ1 574 В220



1Р 203 БЖ1 574 В220

2Р203 БЖ1 574 В220



1РН203 ФВ 14

1РН203 ФВ 44

1РН203 ФВ 64

1РН323 ФВ 64

1РН203 ФВ 574



РПГ 20/3 СММФ 574  - гидрораспределители непрямого действия стыкового монтажа.





Для уплотнения стыковой плоскости применяются кольца по ГОСТ 9833-73.
