ВММ16 54Ф Гидрораспределитель золотниковый с ручным управлением ВЕХ16 54Ф в ТД УралГидроМаш в Челябинске с гарантией производителя. Подбор бесплатно. Схемы подключения. Цена. ВММ16 54Ф ВММ16 54Ф
Поделиться:

ВММ16 54Ф

  • Гидравлический,
  • = 16мм Ду,
  • золотниковый,
  • с ручным управлением,
  • с фиксатором,
  • участвовать в программе импортозамещения,

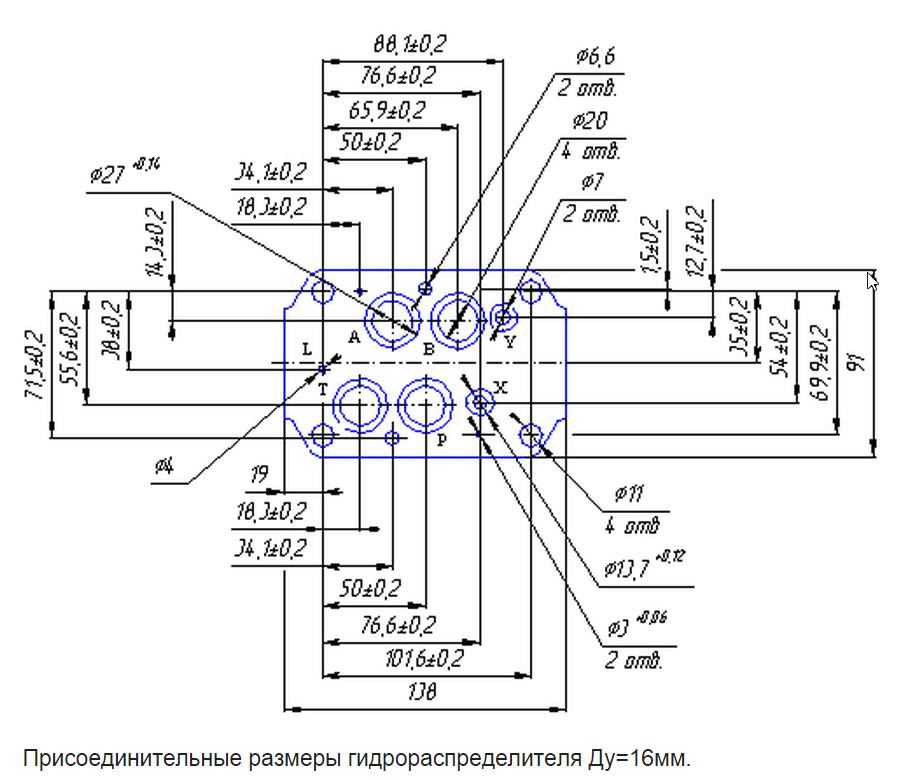

  • имеет международные присоединительные размеры.



Цену уточняйте по номеру телефона
+7 (351) 200-22-88 или оставьте ваши контакты и мы вам перезвоним

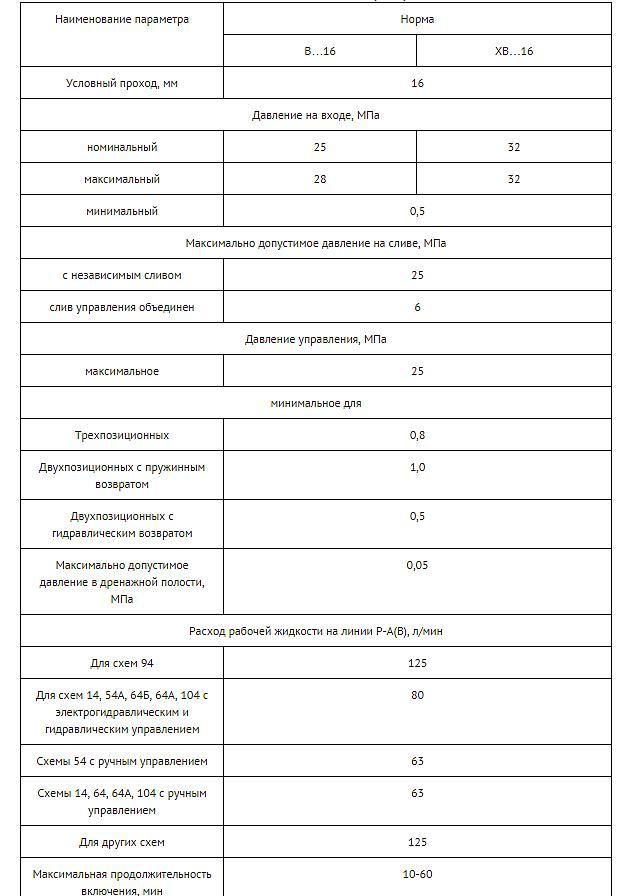

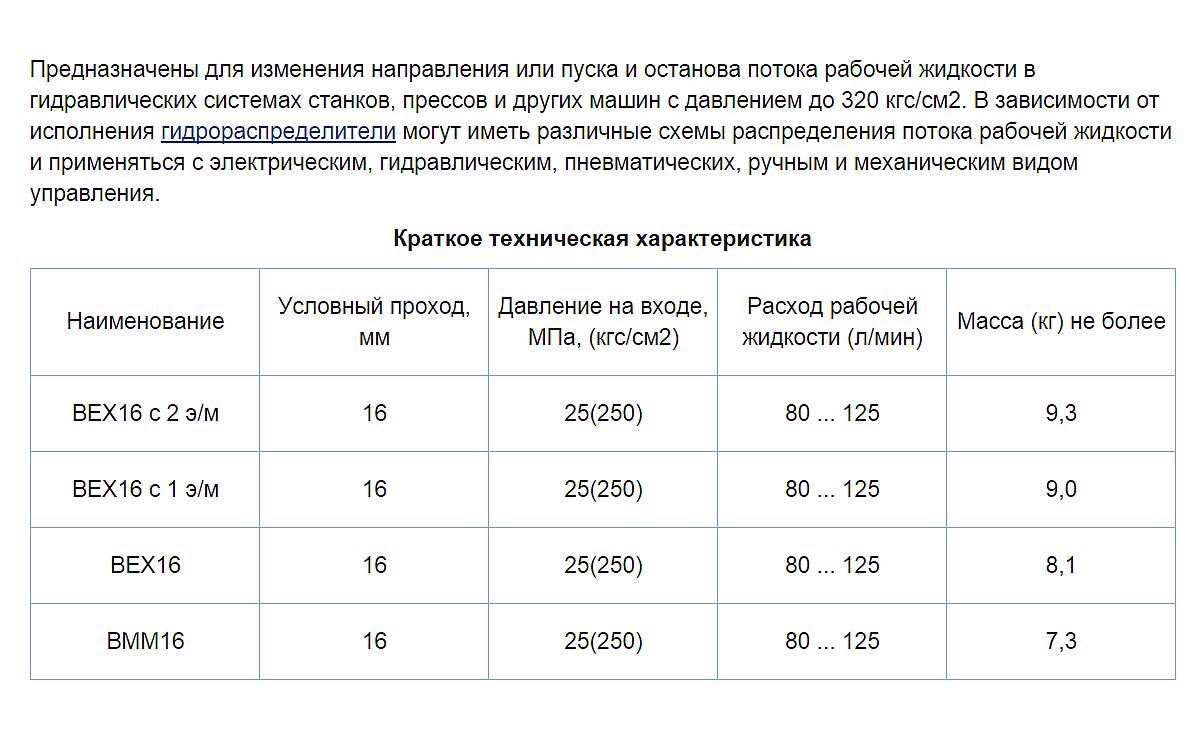

Технические характеристики ВММ16 54Ф

Наименование характеристики Значение
 Условный проход  16 мм
Давление на входе Рном 25 МПа
Расход рабочей жидкости 80-125 л / мин

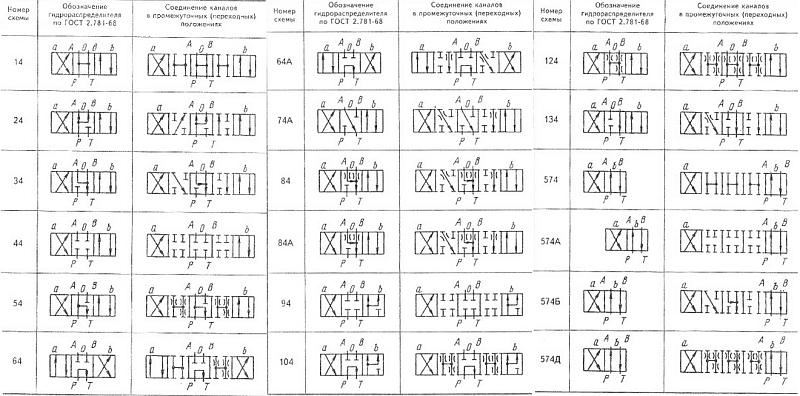

Схема распределения потока рабочей жидкости 54
с ручным управлением
способ установки золотника пилота с фиксацией

Применение ВММ16 54Ф

ВММ16.54.Ф.В220 используется в:

  • гидравлических агрегатов станков,
  • гидроагрегатов машин,
  • гидросистемах мобильной техники,
  • в гидравлике буровых машин.

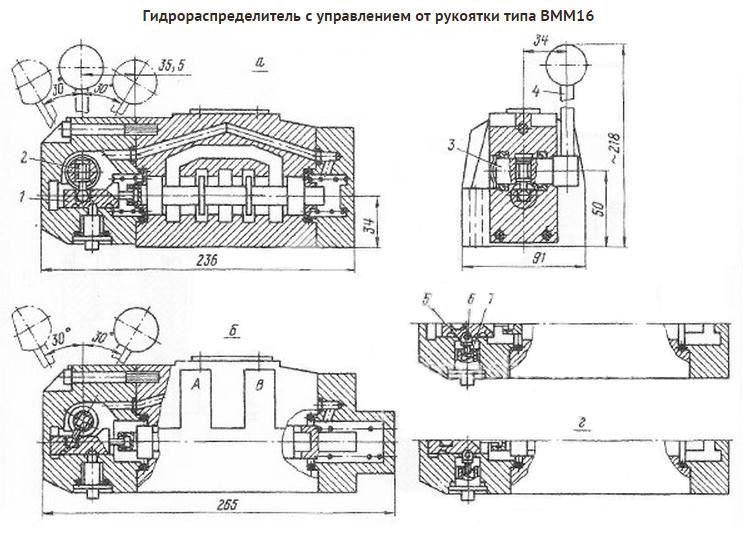

Устройство и принцип действия гидрораспределителя с ручным управлением ВММ16 54

Строение ВММ16 54Ф

  • Корпус пятиканавочный,
  • сливочные полости внутри объединены между собой;
  • золотник;
  • крышки;
  • пружины;
  • пилот.

Работа золотника

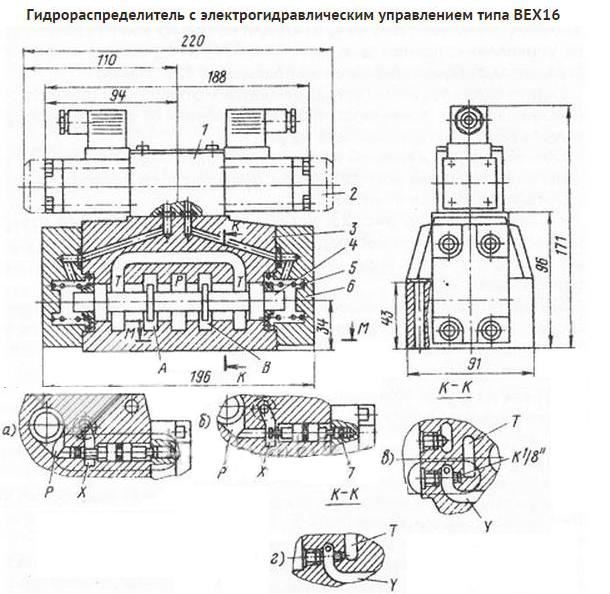

В гидрораспределителе ВММ16.54 с электрогидравлическим управлением золотом перемещаются их исходные положения в крайнее через систему рычагов 1,2,3,4.

Установка золотника в исходном положении происходит:

для гидрораспределителя с пружинным возвратом - пружиной (3)
для исполнения с фиксацией золотника - рукояткой.
Фиксация золотого гидрораспределителя с фиксацией обеспечивается деталями поз. 5, 6 и 7.

Принцип работы ВММ16.54 подробно

Имеются в наличии подобные устройства серии ВММ16

ВЕХ16 14 В220, ВЕХ16 574 ОФ В220, ВЕХ16 24 В220, ВЕХ16 34 В220, ВЕХ16 44 В220, ВЕХ16 64 В220, ВЕХ16 574 В220,

ВММ16 34, ВММ16 34Ф, ВММ16 44, ВММ16 44Ф, ВММ16 64, ВММ16 64Ф, ВММ16 574
